ECE M50 - Příloha B: Schéma Zapojení

90/135
CS
Poznámka: UT je střídavé síťové napětí před aplikací zkušební úrovně.
Vedené VF IEC
61000-4-6
Vyzařované VF IEC
61000-4-3
3Vrm
150kHz-80MHz
10V/m
80MHz-2.7GHz
3Vrm
10V/m
Přenosná a mobil-
ní vysokofrekvenční
komunikační zařízení by
neměla být používána
blíže než 30 cm od jaké-
koliv části zařízení, včetně
kabelů.
Doporučené separační vzdálenosti mezi přenosným a mobilním vysokofrekvenčním komunikačním
zařízením a tímto zařízením
Toto zařízení je určeno k použití v elektromagnetických prostředích, v nichž je řízeno vyzařované VF rušení.
Uživatel tohoto zařízení může pomoci zabránit elektromagnetickému rušení udržováním minimální vzdále-
nosti mezi přenosnými a mobilními vysokofrekvenčními komunikačními zařízeními (vysílači) a tímto zařízením,
jak je uvedeno níže, podle maximálního výstupního výkonu komunikačního zařízení.
JMENOVITÝ MAXIMÁL
NÍ VÝSTUPNÍ VÝKON
VYSÍLAČE WATTY
SEPARAČNÍ VZDÁLENOST PODLE FREKVENCE VYSÍLAČE METRY
150KHZ~80MHZ
D=1.2
80MHZ800MHZ
D=1.2
800MHZ2.5GHZ
D=2.3
0.01 0.12 0.12 0.23
0.1 0.38 0.38 0.73
1 1.2 1.2 2.3
10 3.8 3.8 7.3
100 12 12 23
U vysílačů s výše neuvedeným maximálním výstupním výkonem může být doporučená separační vzdále-
nost (d) v metrech odhadnuta pomocí vzorce platného pro frekvenci vysílače, kde P je maximální jmeno-
vitý výstupní výkon vysílače ve wattech (W) uvedený výrobcem vysílače.
POZNÁMKA 1: Při 80 MHz a 800 MHz platí separační vzdálenost pro vyšší frekvenční rozsah.
POZNÁMKA 2: Tyto pokyny nemusí platit ve všech situacích. Šíření elektromagnetického rušení je
ovlivněno absorpcí a odrazem od budov, objektů a lidí.

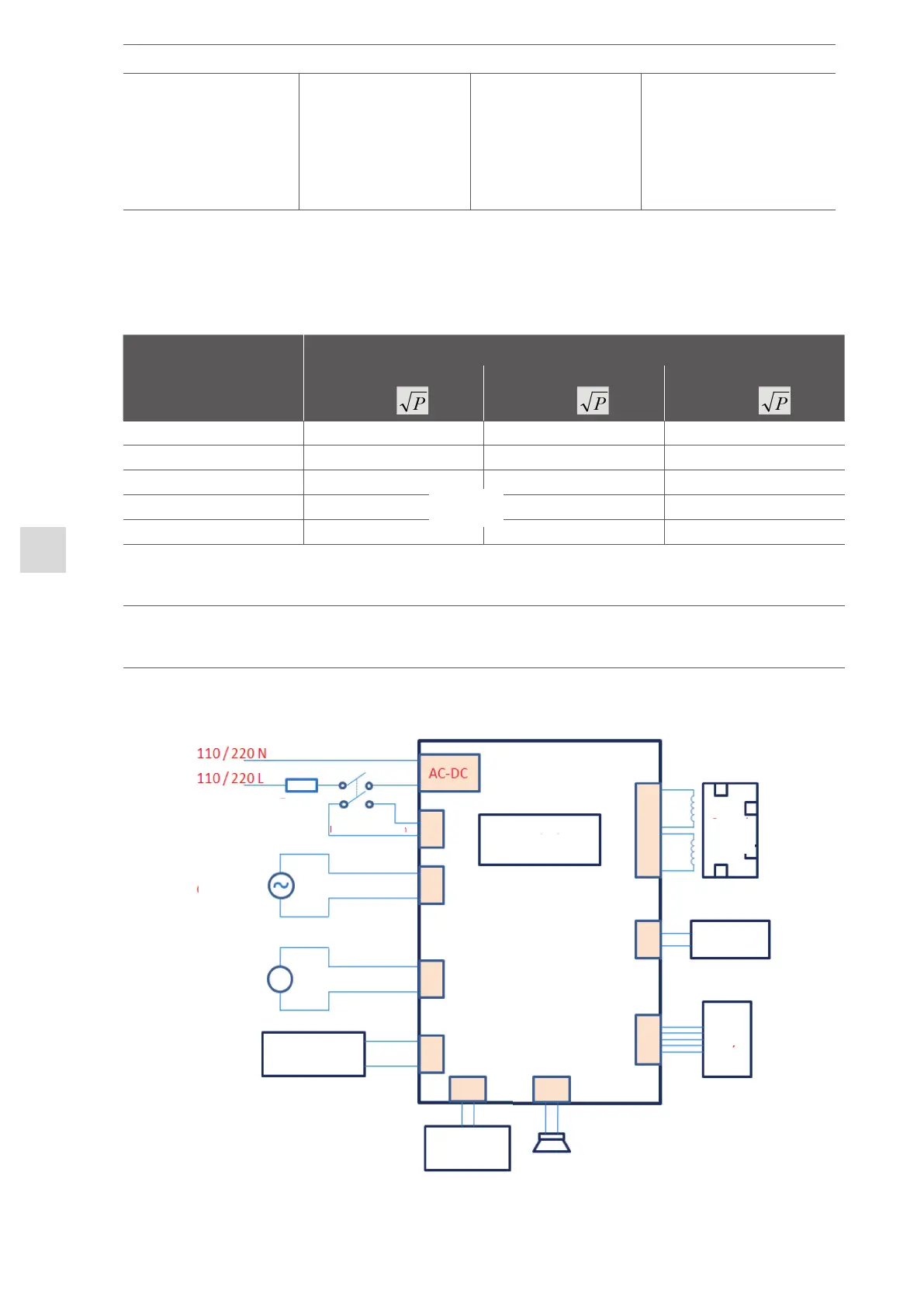

PŘÍLOHA B: SCHÉMA ZAPOJENÍ
LCD displej
Pojistka
Kompresor
Ventilátor
Alarm napájení
Modul monitorování čistoty průtoku kyslíku
Modul monitorování teploty
Hlasová připomínka
Klíč
Vyrovnávací
ventil
Regulační
ventil
Řídicí deska
