4.1 Aufbau
4.1.1 Übersicht

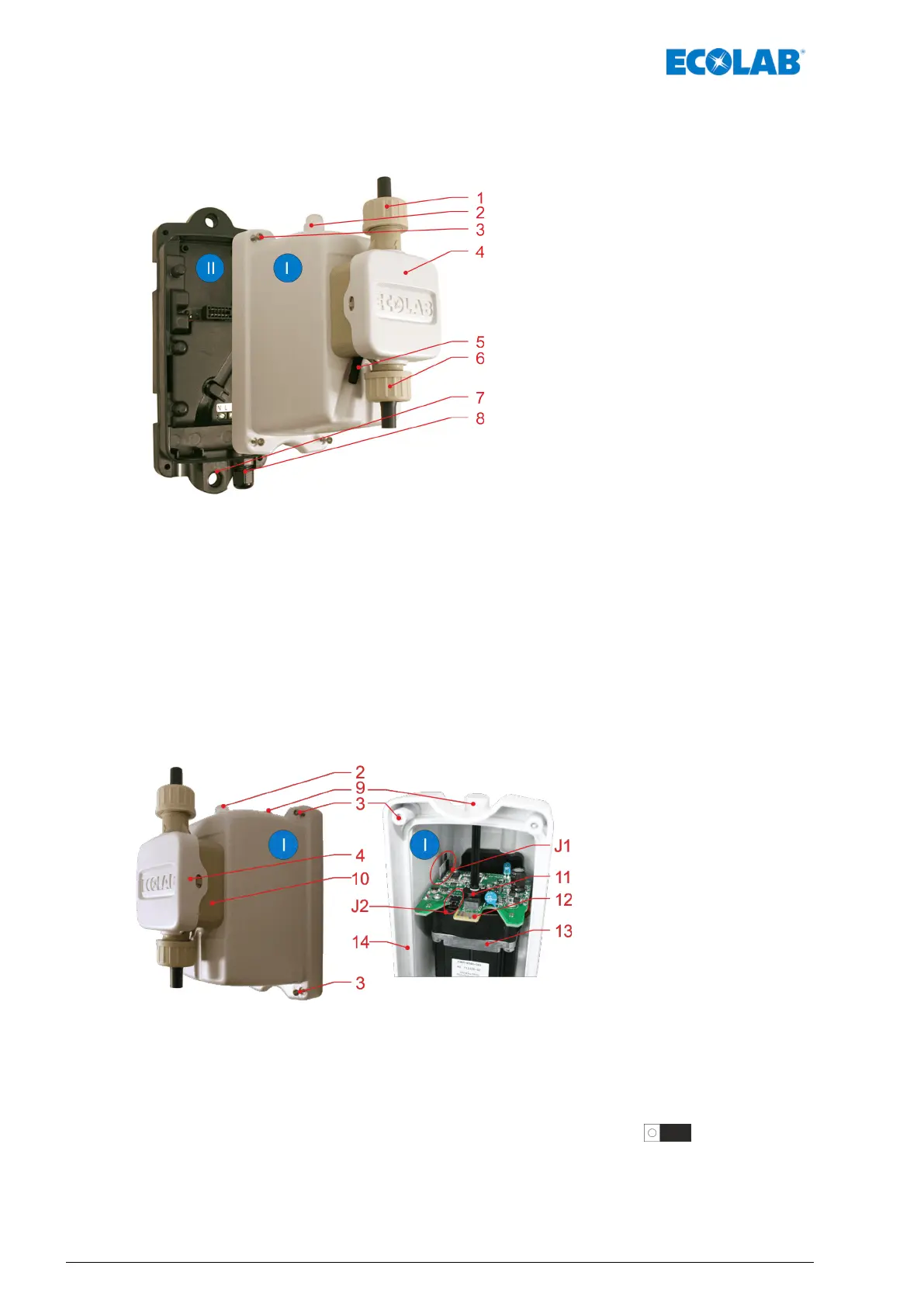

Abb. 2: Aufbau Turbo SMART II
I Pumpenmodul
Ä Kapitel 4.1.2 „Pumpenmodul“ auf Seite 22
II Rückwandmodul
Ä Kapitel 4.1.3 „Rückwandmodule“ auf Seite 23
1 Überwurfverschraubung (Anschluss druckseitig)
2 Signal LED
3 Gehäuseschraube (4 x)
4 Pumpenkopf (Abdeckung)
5 Sicherheitsablauf (Membranbruch)
6 Überwurfverschraubung (Anschluss saugseitig)
7 Montagelasche (2 x)
8 Kabeldurchführung Anschluss Betriebsspannung
je nach Ausführung für 24 V DC oder 230 V AC,
Ä Kapitel 4.1.3 „Rückwandmodule“ auf Seite 23
4.1.2 Pumpenmodul
Abb. 3: Pumpenmodul
I Pumpenmodul
2 Signal LED
3 Gehäuseschraube (4 x)
4 Pumpenkopf (Deckel)
9 Abdeckkappe / Drehzahlverstellung
10 Pumpenkopf
11 Potentiometer (Poti)
12 Motorplatine
13 Pumpenmotor
14 Labyrinth Dichtung
J1 Jumper „Pumpenkopf Anpassung“
J2
Jumper „Förderleistung ( Auslieferzustand)
Funktionsbeschreibung
22Rev. 5-06.2018
