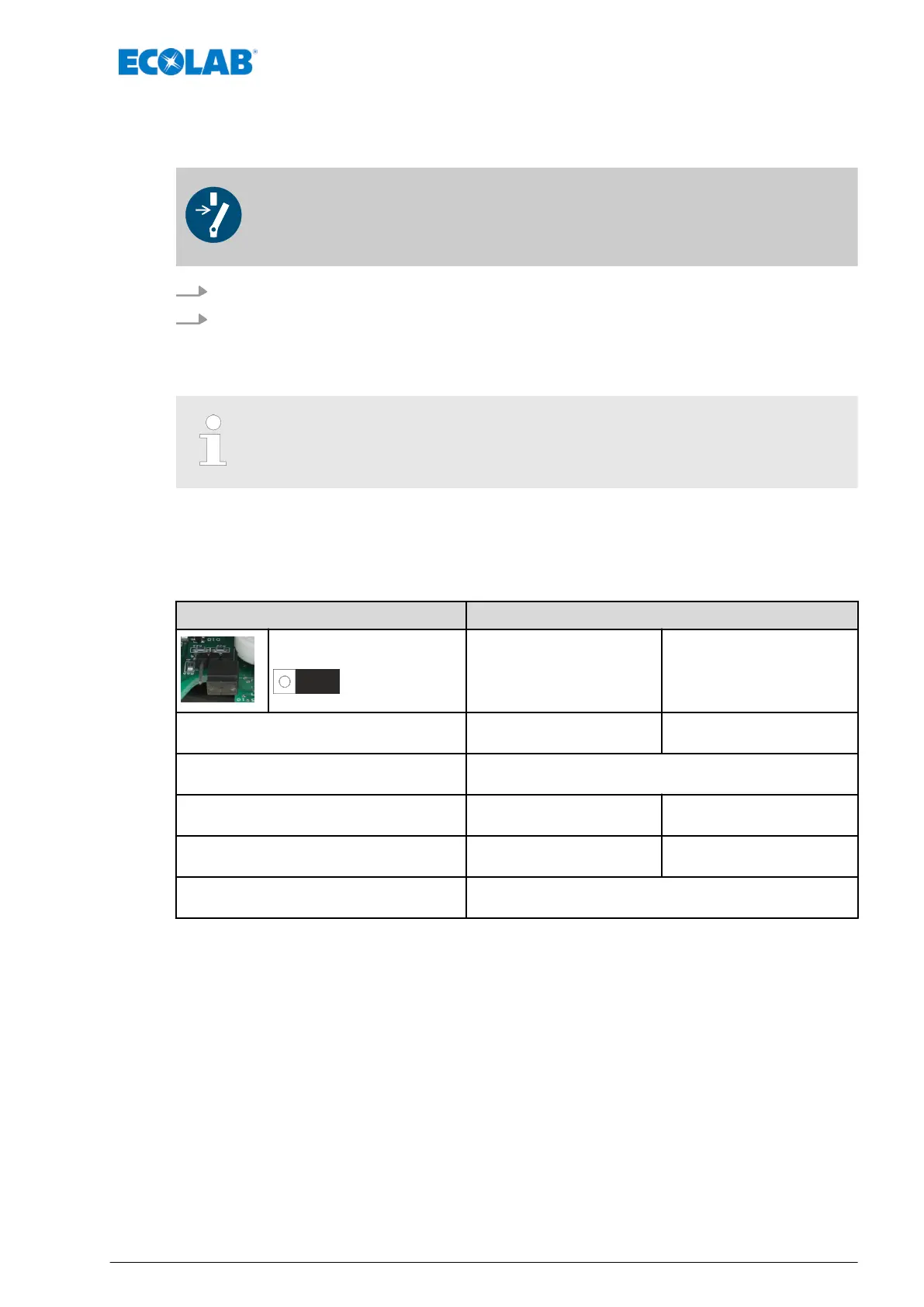

6.1 Funktionseinstellungen
Förderleistung voreinstellen
GEFAHR!
Vor Öffnen der Pumpe Versorgungsspannung abschalten (trennen) und
unbedingt vor unbeabsichtigtem wiedereinschalten sichern!
1.
Ä
Kapitel 5.1.1 „Rückwandmodul vom Pumpenmodul trennen“ auf Seite 24.
2.
Jumper „Förderleistung“ (
Ä
Kapitel 4.1.2 „Pumpenmodul“ auf Seite 22, Pos. J2) je
nach vorliegendem Viskositätsbereich und Dosierleistung laut
Ä
Tabelle auf Seite 31,
Ä
Tabelle auf Seite 32 und/oder
Ä
Tabelle auf Seite 32
einstellen.
Die Kontroll-LED der Pumpe leuchtet nur während des Dosierhubes.
Beim Ansaugen sowie beim Stillstand der Pumpe erlischt die LED.
Standardeinstellung (max. Förderleistung: 20 l/h)
Die Pumpe wird in der unten beschriebenen Standardeinstellung für:
niedrig viskose Produkte (z.B. Wasser) ausgeliefert.
Jumpereinstellung Fördermenge - Potentiometer Einstellung
Jumper rechts
Minimum Maximum
Dosierleistung:
stufenlos einstellbar von … bis … [l/h]
1 20
Saughub:
Konstant [sec]
0,15
Druckhub:
stufenlos einstellbar von … bis … [sec]
6,5 0,18
Hubzahl:
stufenlos einstellbar von … bis … [Hübe/min]
9 180
Max. Dosiergegendruck:
[MPas (bar)]
0,2 (2)
Inbetriebnahme
31 Rev. 5-06.2018
