5.4 Montage
5.4.1 Montage mehrerer Pumpen im Verbund - Wandbefestigung
Vereinfachte Montage mehrere Pumpen im Verbund mittels U-Verbinder vornehmen.

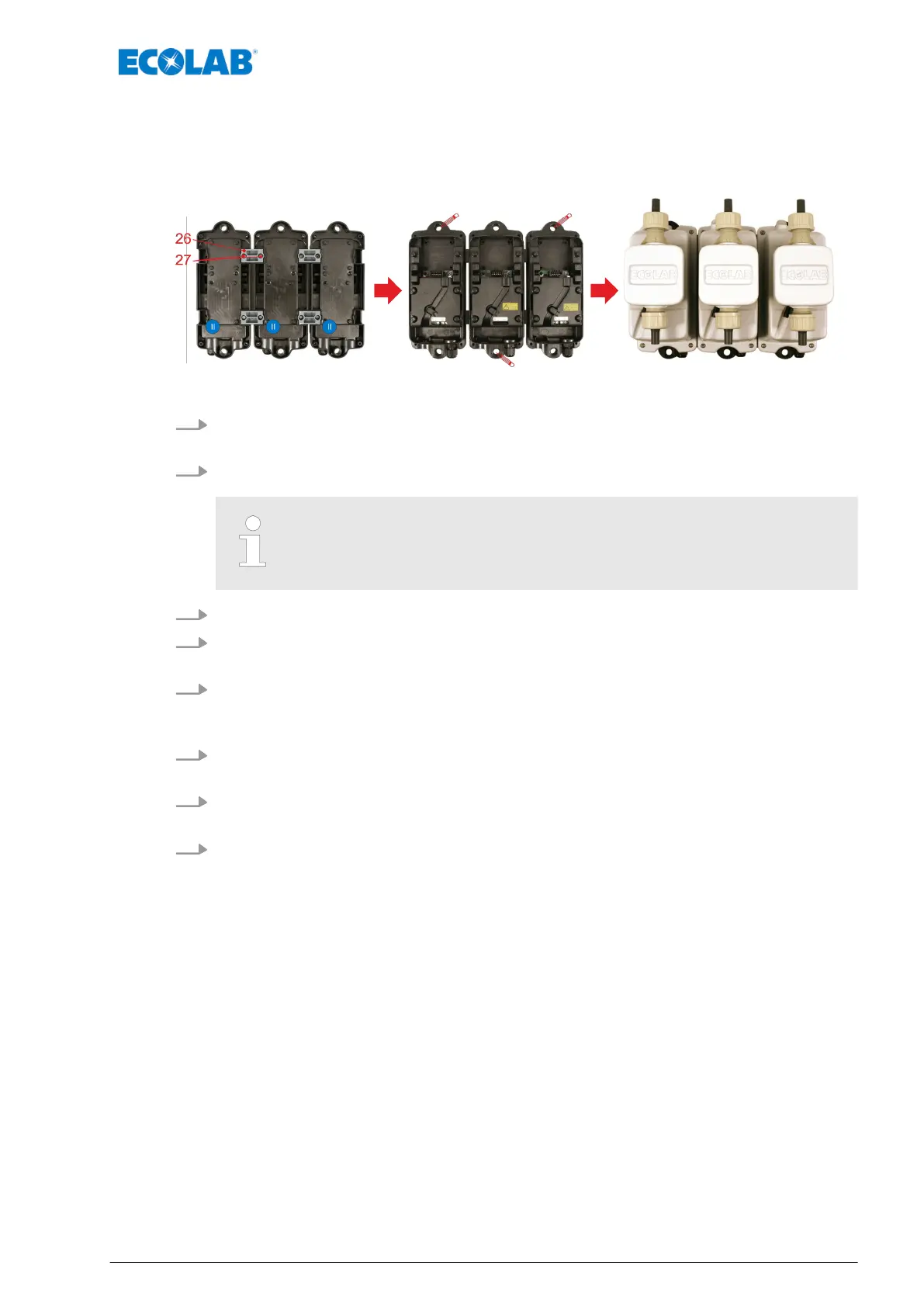

Abb. 7: Montage mehrerer Pumpen im Verbund
1. Pumpenmodule (I) von Rückwandmodulen (II) trennen
Ä
Kapitel 5.1.1 „Rückwandmodul vom Pumpenmodul trennen“ auf Seite 24.
2. Rückwandmodule (Abb. 7, Pos. II) mit U-Verbindern (Pos. 26) anreihen und
verschrauben (4 x Schrauben Pos. 27 beiliegend, Anzugsmoment = 1,5 Nm).
Unterschiedlich breite Pumpenköpfe und Pumpmodule sind erhältlich.
Dies unbedingt berücksichtigen und geeignete U-Verbinder (kurz oder
lang) verwenden.
3. Vormontierte Rückwandmodul-Einheit als Bohrschablone verwenden.
4. Drei Befestigungspunkte sind ausreichend, Position rechts/links sowie einmal unten
mittig anzeichnen (!).
5. Löcher bohren und Rückwandmodul-Einheit mittels der im Lieferumfang enthaltenen
Befestigungsschrauben, Dübeln und Unterlegscheiben montieren.
Ä
Kapitel 3 „Lieferumfang“ auf Seite 20
6. Elektrische Installation durchführen.
Ä
Kapitel 5.1 „Elektrische Installation“ auf Seite 24
7. Pumpenmodule (I) wieder montieren.
Ä
Kapitel 4.1.2 „Pumpenmodul“ auf Seite 22
8. Hydraulische Installation durchführen.
Ä
Kapitel 5.2 „Hydraulische Installation“ auf Seite 26
Geräteinstallation
29 Rev. 5-06.2018
