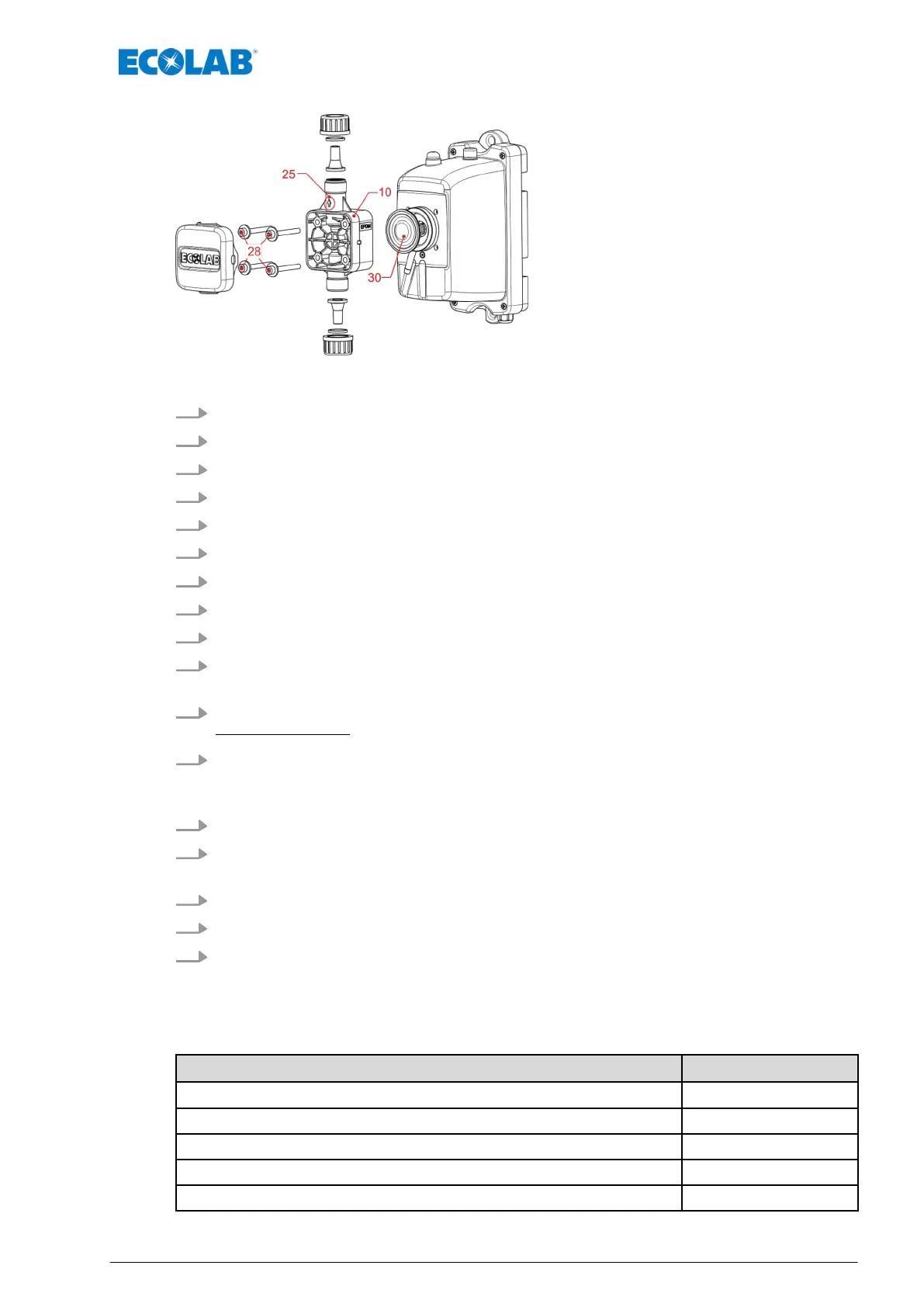

Abb. 11: Pumpenkopf austauschen
1. Saug- und Druckleitung demontieren.
2. Pumpenkopfschrauben (Pos. 28) über Kreuz je um 90° lösen.
3. Pumpenkopfschrauben erneut über Kreuz je um 90° lösen.
4. Pumpenkopfschrauben ganz herausschrauben.
5. Pumpenkopf (Pos. 10) abnehmen.
6. Membrane (Pos. 30) abschrauben (gegen Uhrzeigersinn drehen).
7. Membrane auf beiden Seiten reinigen.
8. Membrane auf Verschleiß (Risse, chemischen Angriff) prüfen, ggf. austauschen.
9. Membrane einschrauben (M = 2,5 Nm).
10. Neuen Pumpenkopf lagerichtig aufsetzen (Dosierrichtungspfeil (Pos. 25)
muss nach oben zeigen).
11. Pumpenkopfschrauben einsetzen und von Hand über Kreuz eindrehen.
Ohne Werkzeug: Pumpenkopf darf dabei nicht verkanntet/verspannt werden!
12. Pumpenkopfschrauben mit Werkzeug schrittweise um jeweils 180° über Kreuz
anziehen, bis ein deutlicher Widerstand spürbar ist und der Pumpenkopf vollständig
anliegt.
13. Pumpenkopfschrauben über Kreuz mit 3,75 Nm festziehen.
14. Saug-, Druckleitung montieren, Überwurfmuttern nur von Hand anziehen,
kein Werkzeug verwenden.
15. Pumpe in Betrieb nehmen.
16. Pumpe entlüften.
17. Kontrollieren, ob alle Verbindungen dicht sind.
7.2 Ersatzteile
Bezeichnung Artikel Nr. (EBS Nr.)
Pumpenkopf 20 l komplett PPEPKE – O-Ringe in EPDM 206001 (10010658)
Pumpenkopf 20 l komplett PPFPKE – O-Ringe in FPM 206002 (10010663)
Pumpenkopf 20 l komplett PVDFEPKE – O-Ringe in EPDM 206003 (auf Anfrage)
Pumpenkopf 20 l komplett PVDFFPKE – O-Ringe in FPM 206004 (auf Anfrage)
Membrane für 20 l Pumpenkopf 30601023 (10010677)
Wartung und Ersatzteile
37 Rev. 5-06.2018
