ITA man MAGO-EVO 03 Sistema Radiocomando MAGO-EVO
- Pagina 10 -
Tensione di alimentazione ................................................................100 - 240 V [ 50/60 Hz
Corrente assorbita ...........................................................................................................0,2 A
Tensione di uscita nominale ......................................................................................... 5 V ]
Corrente di uscita nominale ................................................................................................1 A
Tempo di ricarica completa ....................................................................................circa 4 ore
Tempo di ricarica per avere 2 ore autonomia .................................................. circa 20 minuti
Temperatura di lavoro ............................................................................... da -25 °C a +55 °C
Grado di protezione ......................................................................................................... IP40
Modello spina elettrica .............................................................. Eurospina Tipo C (CEE 7/16)
Lunghezza cavo ...........................................................................................................2 metri
Peso ...............................................................................................................................100 g
3.4 CARATTERISTICHE SISTEMA DI RICARICA
L’apparato trasmittente AT MAGO-EVO contiene al suo interno un codice identicativo non riproducibile che permette
all’apparato ricevente l’identicazione certa dell’apparato che ha trasmesso il comando. In questo modo qualsiasi altro
apparato, diverso o dello stesso tipo, che trasmetta sulla stessa frequenza non potrà in alcun caso sostituirsi al controllo
della macchina a cui il sistema è collegato. Eventuali trasmissioni radio sulla stessa frequenza di lavoro del trasmettitore
o eventuali disturbi in radiofrequenza possono, nel peggiore dei casi, portare il ricevitore nella condizione di arresto con
tutte le uscite disattivate (Vedi descrizione funzionamento apparato ricevente).
L’accoppiamento Trasmettitore - Ricevitore avviene mediante la procedura di Acquisizione dei codici di abbinamento.
Mediante tale procedura il Trasmettitore ed il Ricevitore acquisiscono e memorizzano il codice identicativo dell’apparato
da abbinare. Oltre che al codice identicativo il trasmettitore con la procedura di Acquisizione riceve anche dati sulla
congurazione del sistema.
In questo modo un trasmettitore neutro (senza nessun dato memorizzato) può essere associato ad un ricevitore mediante
la procedura di Acquisizione dei codici di abbinamento e sostituire così in toto un trasmettitore guasto o smarrito.
La procedura inversa all’acquisizione dei codici di abbinamento è la cancellazione dei codici di abbinamento con questa
operazione il trasmettitore torna ad essere neutro e pronto per poter essere accoppiato ad un diverso ricevitore.
4.1 DESCRIZIONE DEL FUNZIONAMENTO
4. APPARATO TRASMITTENTE
ATTENZIONE: Nel caso in cui venga eseguita la procedura di acquisizione dei codici
di abbinamento con un trasmettitore nuovo, il vecchio trasmettitore non potrà più
essere utilizzato se non si esegue la cancellazione totale dei dati memorizzati e quindi
una nuova acquisizione.

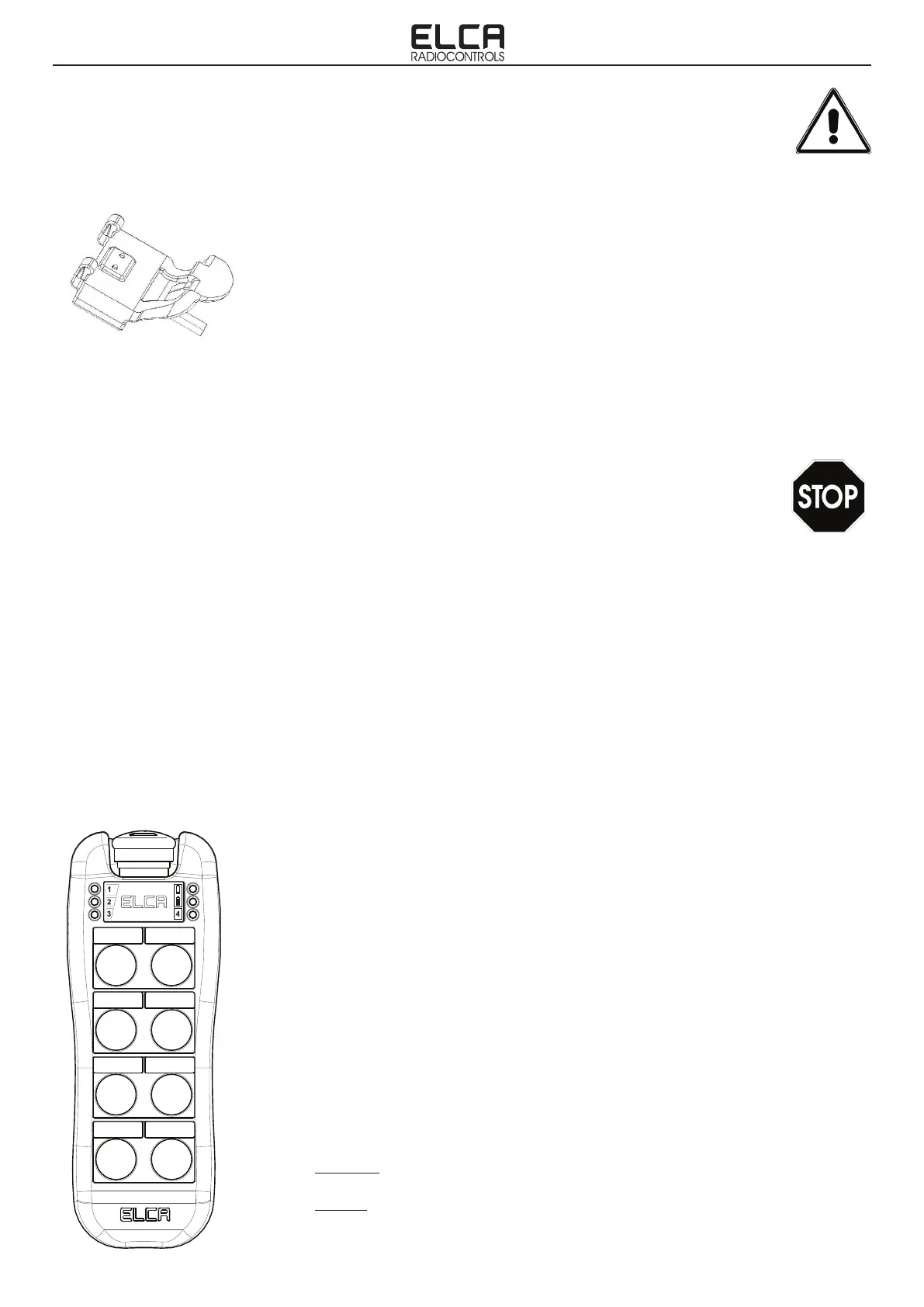

La tastiera è composta da 8 tasti a doppio scatto suddivisa in 3 TIPOLOGIE DI TASTI.
TASTO START (prima tipologia).
Svolge diverse funzioni, a seconda dello stato in cui si trova il trasmettitore.
Premere START con trasmettitore spento (modalità a bassissimo consumo):
- il trasmettitore si risveglia e rimane in attesa di ricevere la SEQUENZA DI ABILITAZIONE.
Premere START con apparato ricevente attivo:
- si attiva l’uscita START e l’uscita ALARM.
Premere START quando l’apparato trasmittente è in carica:
- si visualizza lo stato di carica della batteria (vedi paragrafo 6.1).
TASTO G, è posto a sinistra del tasto START (seconda tipologia).
Questo tasto può essere congurato dal costruttore a svolgere funzionalità particolari.
Funzione impulsiva.
- Premere il tasto G attiva l’uscita corrispondente, al suo rilascio la si disattiva.
Funzione ritenuta.
- Premere il tasto G attiva l’uscita corrispondente che rimane attiva no a quando il tasto
G viene premuto una seconda volta per circa 1 secondo o il trasmettitore viene spento.
A I
EN
DL
C L
B
I
F N
G
START
STOP
