ELCA MAGO - 5 Appareil de Réception; Description du Fonctionnement

FRA man MAGO-EVO 03 Système de Radiocommande MAGO-EVO
- Page 12 -

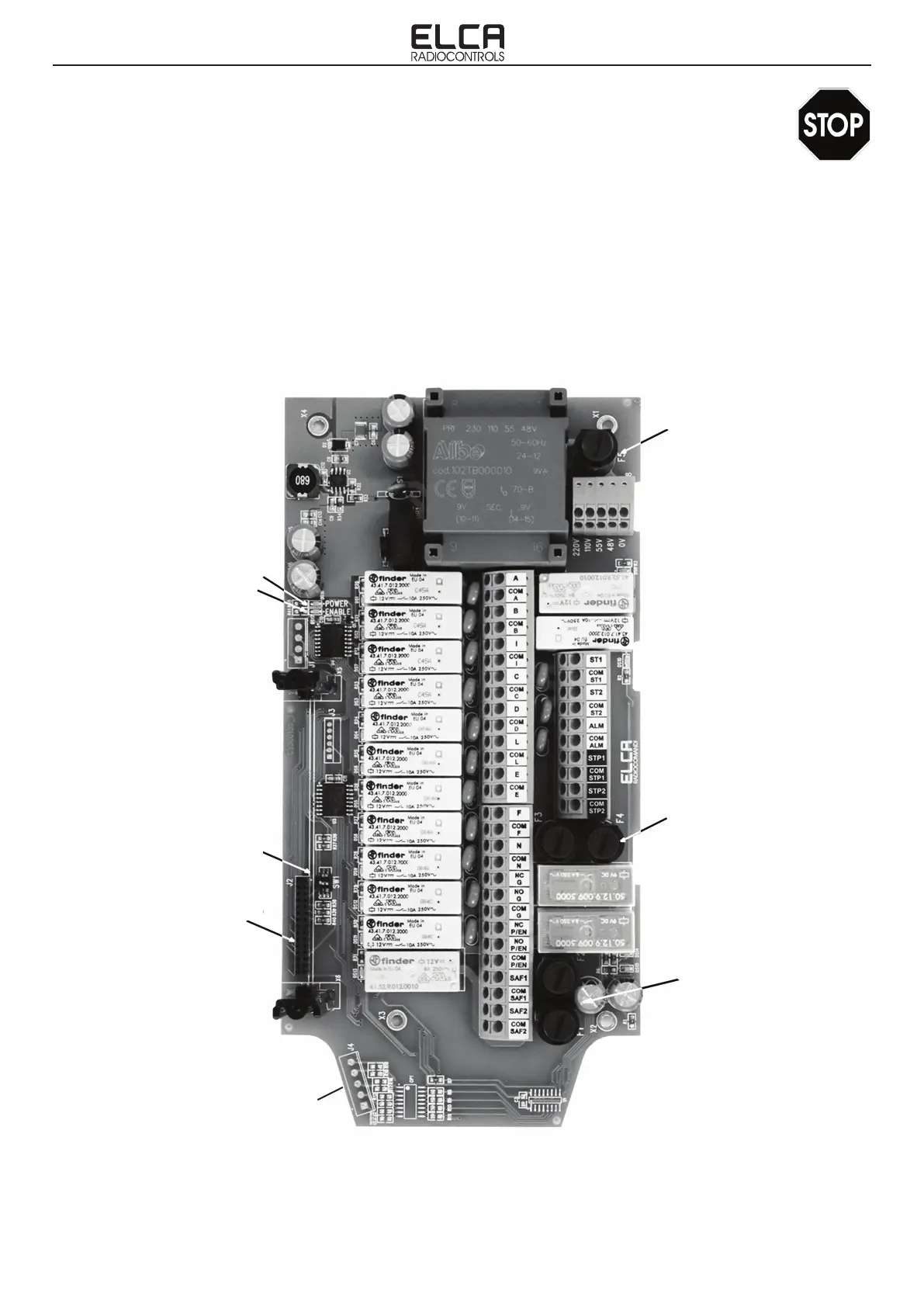

L’appareil de réception AR MAGO FEXI.A est composé de trois parties principales.
- La CARTE MÈRE contient les relais de STOP, de SAFETY et de commande, les bornes de raccordement électrique,
l'étage d'alimentation et le support avec le raccordement électrique du module de réception radio.
- Le MODULE DE RÉCEPTION RADIO contient toute l'électronique de réception, le décodage des commandes
transmises par le transmetteur et l’identication du système. Sur le module de réception radio, est installée la carte
contenant le code d'identication.
- La CARTE DU CODE D'IDENTIFICATION contient, comme son nom l'indique, le code univoque d'identication
du système. Ce code permet, au système, de reconnaître les signaux transmis par le transmetteur auquel il est
accouplé. Cette carte mémorise également les données fonctionnelles du système.
5.1 DESCRIPTION DU FONCTIONNEMENT
5. APPAREIL DE RÉCEPTION
FUSIBLE DE
L'ALIMENTATION
MAX 250 mA
VOYANT POWER
VOYANT ENABLE
INTERRUPTEUR
DIP
CONNECTEUR DU
MODULE RADIO
OPTION CONNECTEUR
DES SIGNALISATIONS
SUR TX
FUSIBLES
COMMANDE SAFETY
MAX 4 A
F1 SAFETY 1
F2 SAFETY 2
FUSIBLES
COMMANDE STOP
MAX 4 A
F3 STOP2
F4 STOP1
