8.2 VÉRIFICATION FONCTIONNELLE DE L'UNITÉ DE TRANSMISSION

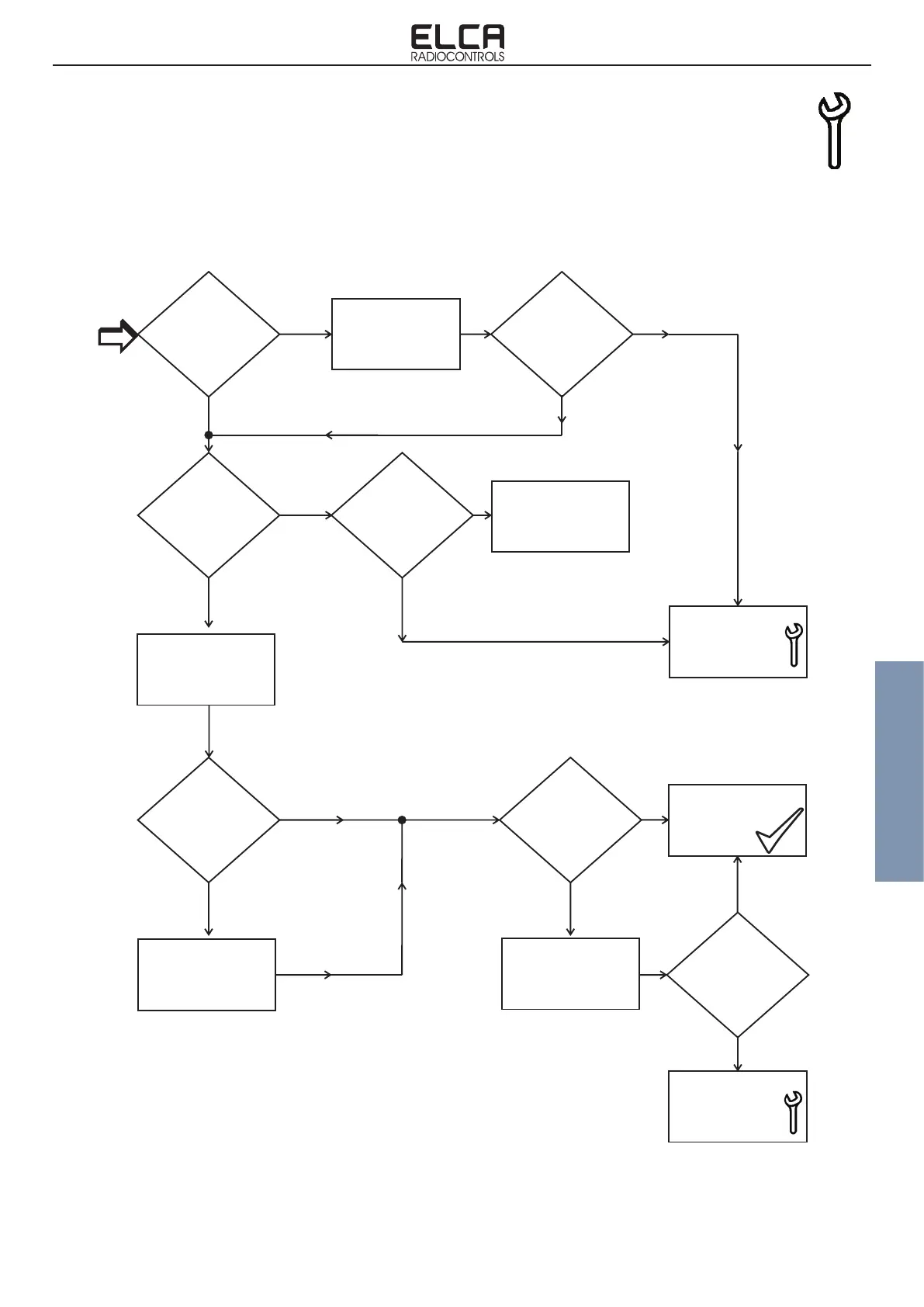

Suivre le schéma suivant en partant en haut à gauche pour résoudre ou repérer la défaillance.
CONTACTER
L'ASSISTANCE
TECHNIQUE
CONTACTER
L'ASSISTANCE
TECHNIQUE
LA RADIOCOMMANDE
FONCTIONNE-T-ELLE ?
LA RADIOCOMMANDE
FONCTIONNE-T-ELLE ?
FIN DE LA
VÉRIFICATION
REMARQUE : Si la radiocommande fonctionne en discontinu, voir la section : PERTE FRÉQUENTE DE LA LIAISON RADIO
au paragraphe 8.1.
LIAISON RADIO
ABSENTE
(voir le paragraphe 8.1)
EXÉCUTER LA SÉQUENCE
D'HABILITATION (START - G -
START par défaut), PUIS
APPUYER SUR START
EN ACTIONNANT
START, LE VOYANT
VERT S'ALLUME-T-
IL (CLIGNOTANT
OU FIXE) ?
RECHARGER LA
BATTERIE
(voir chapitre 6)
EN ACTIONNANT
START, LE VOYANT
VERT S'ALLUME-T-IL
(CLIGNOTANT OU
FIXE) ?
EN ACTIVANT
START, LE VOYANT
VERT S'ALLUME-T-
IL FIXE ?
EN ACTIVANT
START, LE VOYANT
VERT CLIGNOTE-
T-IL ET LE VOYANT
ROUGE EST-IL
FIXE ?
UNITÉ DE TRANSMISSION
NON COUPLÉE À UNE
UNITÉ DE RÉCEPTION.
EXÉCUTER LE COUPLAGE
(COUPLING, voir chapitre 7)
LE VOYANT VERT
CLIGNOTE-T-IL
LENTEMENT ?
VÉRIFIER LE
FONCTIONNEMENT
DE L'UNITÉ DE
RÉCEPTION.
(voir le paragraphe 8.3)
NON
NON
NON
NON
NON
NON
NON
OUI
OUI
OUI
OUI
OUI
OUI
OUI
