L’apparato ricevente AR MAGO FEXI.A è costituito da tre parti principali.

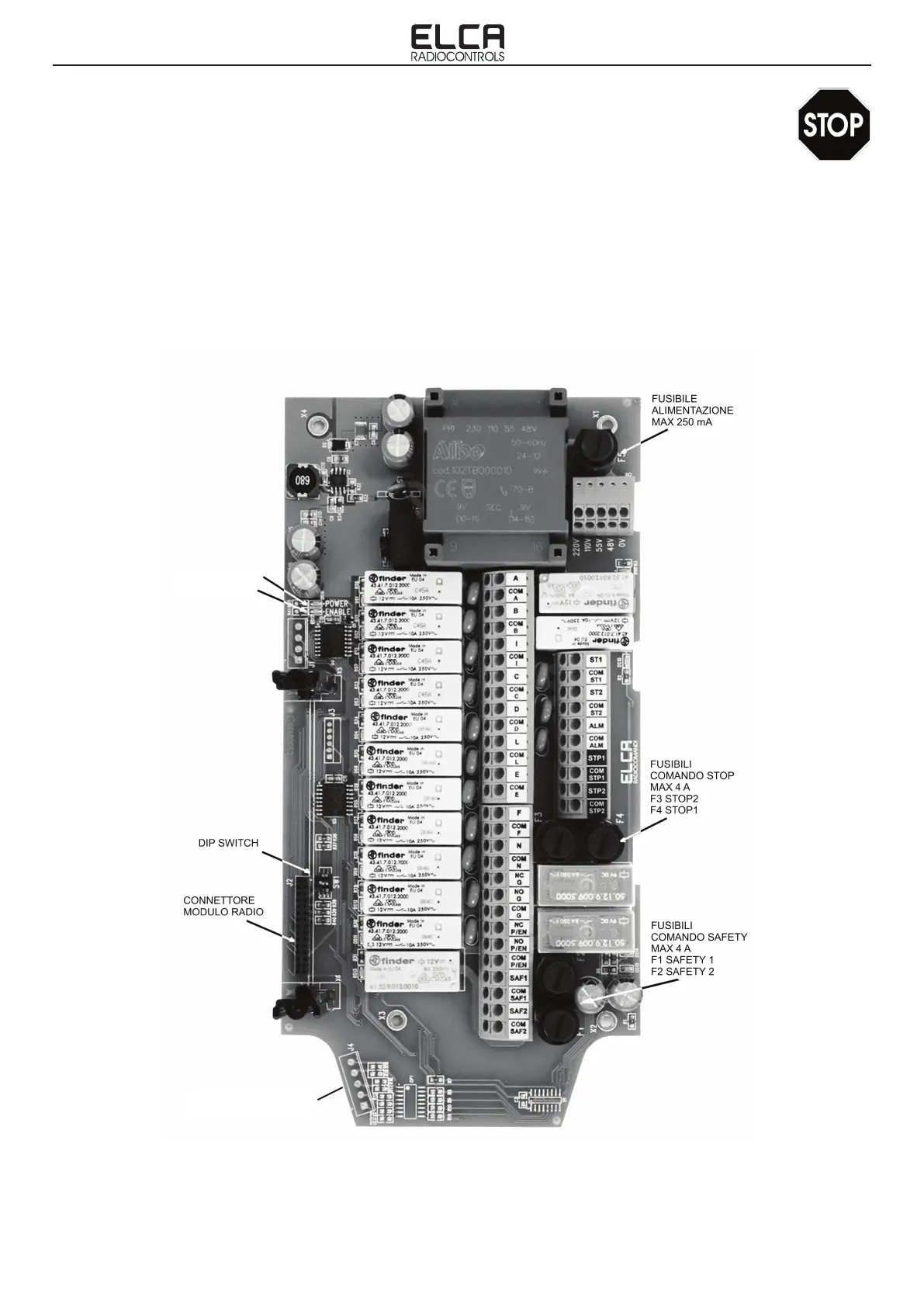

- SCHEDA BASE. Contiene i relè di STOP, SAFETY e di comando, i morsetti per il collegamento elettrico, lo stadio di
alimentazione ed il supporto con il collegamento elettrico del modulo radio ricevente.
- MODULO RADIO RICEVENTE. Contiene tutta l’elettronica per la ricezione, la decodica dei comandi trasmessi
dal trasmettitore e l’identicazione del sistema. Sul modulo radio ricevente viene installata la scheda con il codice
identicativo.
- SCHEDA CON IL CODICE IDENTIFICATIVO. Come si evince dal nome contiene il codice identicativo del sistema
che è univoco. Questo codice permette al sistema di riconoscere i segnali trasmessi dal trasmettitore a cui è
accoppiato. In questa scheda vengono anche memorizzati i dati funzionali del sistema.
5.1 DESCRIZIONE DEL FUNZIONAMENTO
5. APPARATO RICEVENTE
POWER LED
ENABLE LED
OPZIONE CONNETTORE
SEGNALAZIONI SUL TX
