ELCA MAGO - 7 Remplacement de Lunité de Transmission; Recommandations; Procédure de Couplage (Coupling)

FRA man MAGO-EVO 03 Système de Radiocommande MAGO-EVO
- Page 15 -
FRANÇAIS
7.1 RECOMMANDATIONS
Les opérations décrites ci-dessous ne doivent être exécutées que par un personnel quali é et uniquement en
phase d'entretien avec la machine à l'arrêt et dans les conditions de sécurité, a n de pouvoir remplacer l'unité
de transmission inutilisable.
Cette procédure permet de coupler, de manière univoque, une nouvelle unité de transmission à une unité de réception.
Conformément aux normes IEC60204-1 et IEC60204-32 spéci ant qu'une seule unité de transmission doit commander
la machine à un instant donné, l'unité précédemment couplée à l'unité de réception ne sera plus reconnue au terme
de cette procédure. Aussi, seule la nouvelle unité de transmission sera-t-elle en mesure de commander la machine, en
substitution de la précédente.
Au terme de cette procédure, les fonctions programmables par l'utilisateur de la nouvelle unité de transmission
présenteront les valeurs d'usine. C'est-à-dire :
- SÉQUENCE D'HABILITATION : START - G - START
- TEMPORISATION DE LA COUPURE AUTOMATIQUE :5 minutes.
Si elles ont été modi ées, les restaurer comme indiqué au paragraphe 2.4 du manuel.
Toujours véri er, au terme de la procédure de COUPLING, que la nouvelle unité fonctionne correctement en contrôlant
l'exécution de toutes les manœuvres et, en particulier, du STOP.
IMPORTANT : retirer la plaque des données de l'unité de transmission inutilisable et l'appliquer sur la nouvelle unité.Si
cette opération s'avère impossible car la plaque a été perdue, détruite ou bien illisible, contacter un centre d'assistance
ELCA pour sa restauration.
15 unités de transmission différentes, au maximum, peuvent être remplacées sur la même unité de réception.
7. REMPLACEMENT DE L'UNITÉ DE TRANSMISSION
Avant de procéder, véri er que la nouvelle unité de transmission ne présente pas déjà des données de couplage
mémorisées : en maintenant la touche START avec le coup-de-poing d'arrêt soulevé, le voyant rouge s'allume  xe et le
voyant vert clignote. En cas de signalisation différente, exécuter tout d'abord la procédure d'ERASING (paragraphe 7.4)
pour effacer les données en mémoire.
S'assurer à présent que la nouvelle unité de transmission est éteinte, avec le bouton-poussoir d'arrêt (STOP) non enfoncé.
1. Débrancher l'alimentation de l'unité de réception.
2. Ouvrir le couvercle de l'unité de réception et imposer l'interrupteur DIP2 de la carte mère sur ON.
Se référer à la  gure de la page 12, paragraphe 5.1 pour identi er la position de l'interrupteur DIP.
3. Alimenter l'unité de réception. Le voyant POWER s'allume.

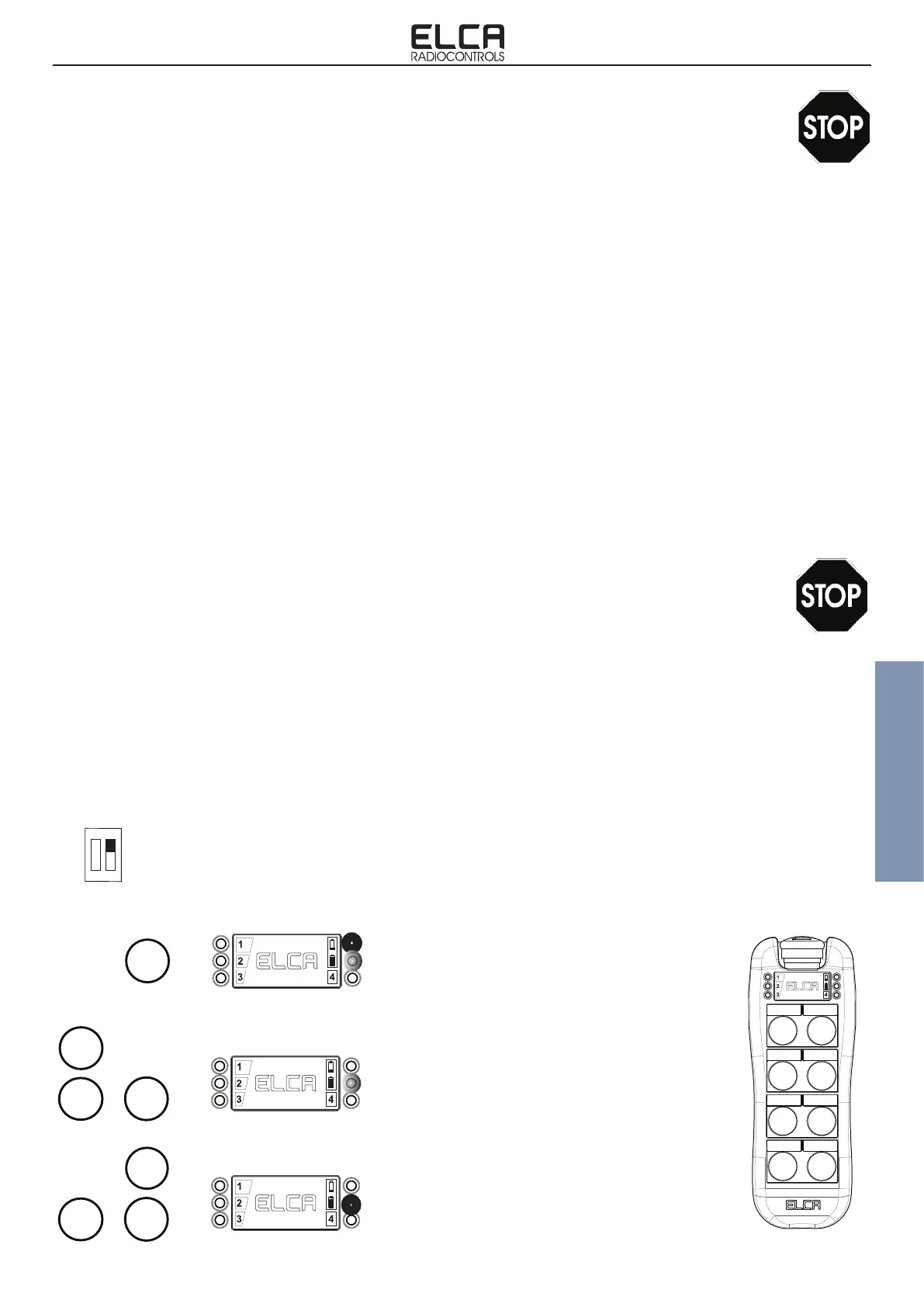

7.2 PROCÉDURE DE COUPLAGE (COUPLING)
A I
E N
D
L C L
B I
F N
G
START
STOP
START
Maintenir la touche START enfoncée jusqu'à
ce que le voyant rouge s'allume et que le
voyant vert clignote.
Dans le cas contraire, exécuter la procédure
d'ERASING (voir paragraphe 7.4).
Maintenir les touches G, START et B
simultanément enfoncées jusqu'à ce que
le voyant vert s'allume  xe.Les données de
couplage sont mémorisées.
START
G
B
I
Maintenir les touches G, START et A
simultanément enfoncées jusqu'à ce que le
voyant rouge s'éteigne et que le voyant vert
clignote.Le voyant ENABLE s'allume sur
l'unité de réception.
START
G
A I
1 2
ON
