Tension d'alimentation ......................................................................100 - 240 V [ 50/60 Hz
Intensité absorbée ...........................................................................................................0,2 A
Tension nominale de sortie ........................................................................................... 5 V ]
Intensité nominale de sortie................................................................................................1 A
Durée de la recharge complète ....................................................................environ 4 heures
Durée de la recharge pour disposer de 2 heures d'autonomie ................ environ 20 minutes
Température de service ...........................................................................-de -25 °C à +55 °C
Indice de protection ......................................................................................................... IP40
Modèle de che électrique.........................................................Europlug Type C (CEE 7/16)
Longueur du câble .....................................................................................................2 mètres
Poids...............................................................................................................................100 g
3.4 CARACTÉRISTIQUES DU SYSTÈME DE RECHARGE
L’appareil de transmission AT MAGO-EVO contient un code d'identication non reproductible, permettant, à l’appareil de
réception, une identication certaine de l’appareil ayant transmis la commande. De cette manière, tout autre appareil,
différent ou du même type, transmettant sur la même fréquence, ne pourra, en aucun cas, se substituer au contrôle de
la machine à laquelle le système est raccordé. Les éventuelles transmissions radio sur la même fréquence de travail du
transmetteur ou les éventuelles perturbations en radiofréquence peuvent, dans le pire des cas, porter le récepteur dans
une condition d'arrêt avec la désactivation de toutes les sorties (voir la description du fonctionnement de l'appareil de
réception). L’association transmetteur - récepteur est réalisée par la procédure d'acquisition des codes d'accouplement.
Avec cette procédure, le transmetteur et le récepteur acquièrent et mémorisent le code d'identication de l'appareil à
associer. Outre le code d'identication, le transmetteur reçoit également, avec la procédure d'acquisition, des données
sur la conguration du système. De cette manière, un transmetteur neutre (sans aucune donnée mémorisée) peut être
associé à un récepteur à l'aide de la procédure d'acquisition des codes d'accouplement et remplacer complètement un
transmetteur en défaut ou perdu.
La procédure inverse à l'acquisition des codes d'accouplement est l'effacement de ces codes. Avec cette opération, le
transmetteur redevient neutre et prêt à un accouplement avec un autre récepteur.
4.1 DESCRIPTION DU FONCTIONNEMENT
4. APPAREIL DE TRANSMISSION
ATTENTION : Si la procédure d'acquisition des codes d'accouplement est exécutée avec un
transmetteur neuf, l'ancien transmetteur ne pourra plus être utilisé si l'on n'effectue pas un
effacement total des données mémorisées et une nouvelle acquisition.

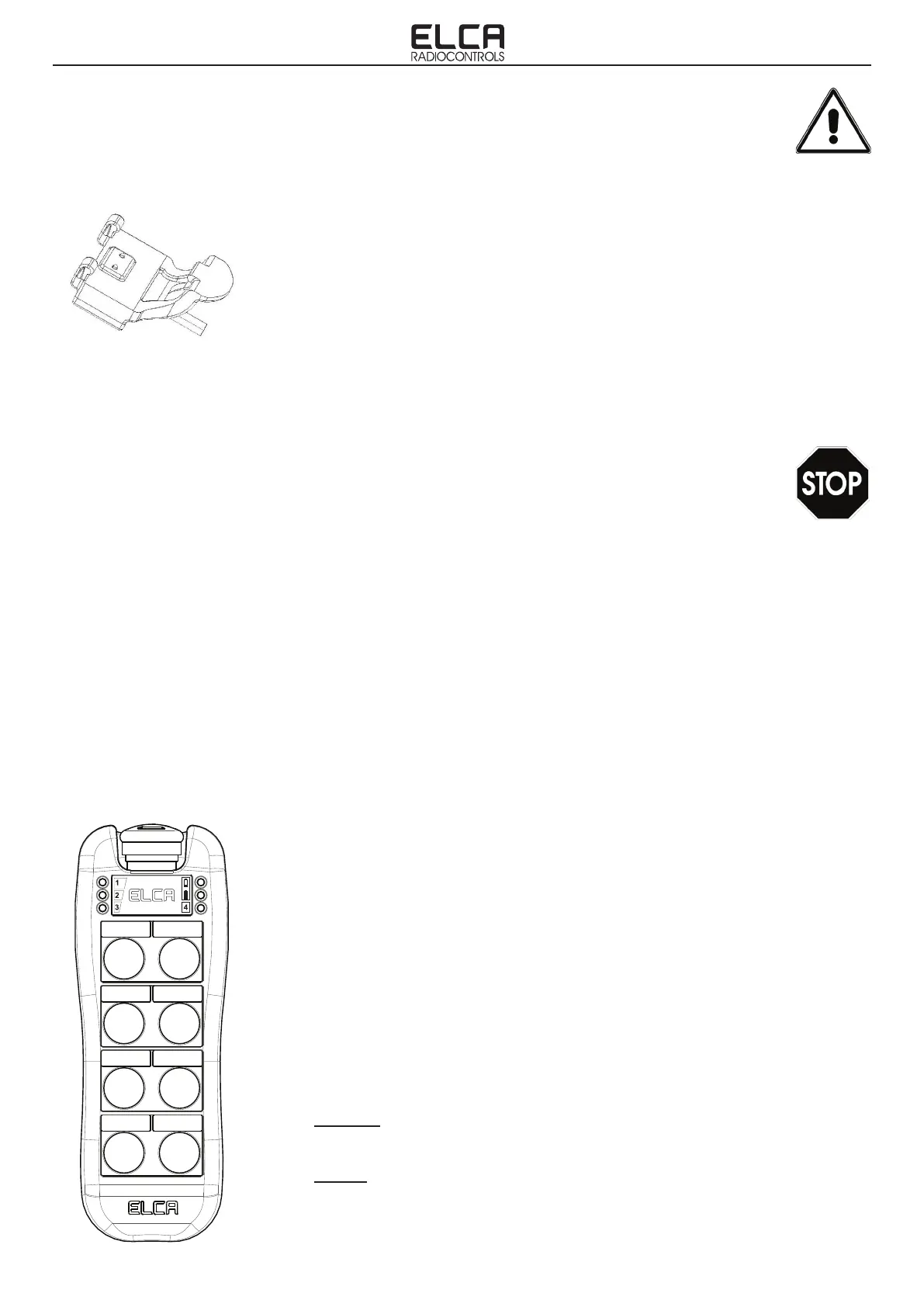

Le clavier est composé de 8 touches à double déclenchement de 3 types différents.
TOUCHE START (premier type).
Exécute différentes fonctions selon l’état dans lequel se trouve le transmetteur.
Appuyer sur START avec le transmetteur éteint (modalité à très basse consommation) :
- le transmetteur se réveille et reste en attente de réception de la SÉQUENCE
D’HABILITATION.
Appuyer sur START avec le récepteur actif :
- les sorties START et ALARM sont activées.
Appuyer sur START lorsque le transmetteur est en charge :
- l’état de charge de la batterie est visualisé (voir le paragraphe 6.1).
TOUCHE G, située à gauche de la touche START (deuxième type).
Cette touche peut être congurée par le constructeur pour des fonctions particulières.
Fonction impulsion.
- L’enfoncement de la touche G active la sortie correspondante, son relâchement la
désactive.
Fonction retenue.
- L’enfoncement de la touche G active la sortie correspondante, qui reste dans cet état
jusqu’à ce que la touche G soit enfoncée une deuxième fois 1 seconde environ ou que le
transmetteur soit éteint.
A I
E
N
DLC
L
B I
F
N
G
START
STOP
