8.3 VÉRIFICATION FONCTIONNELLE DE L'UNITÉ DE RÉCEPTION

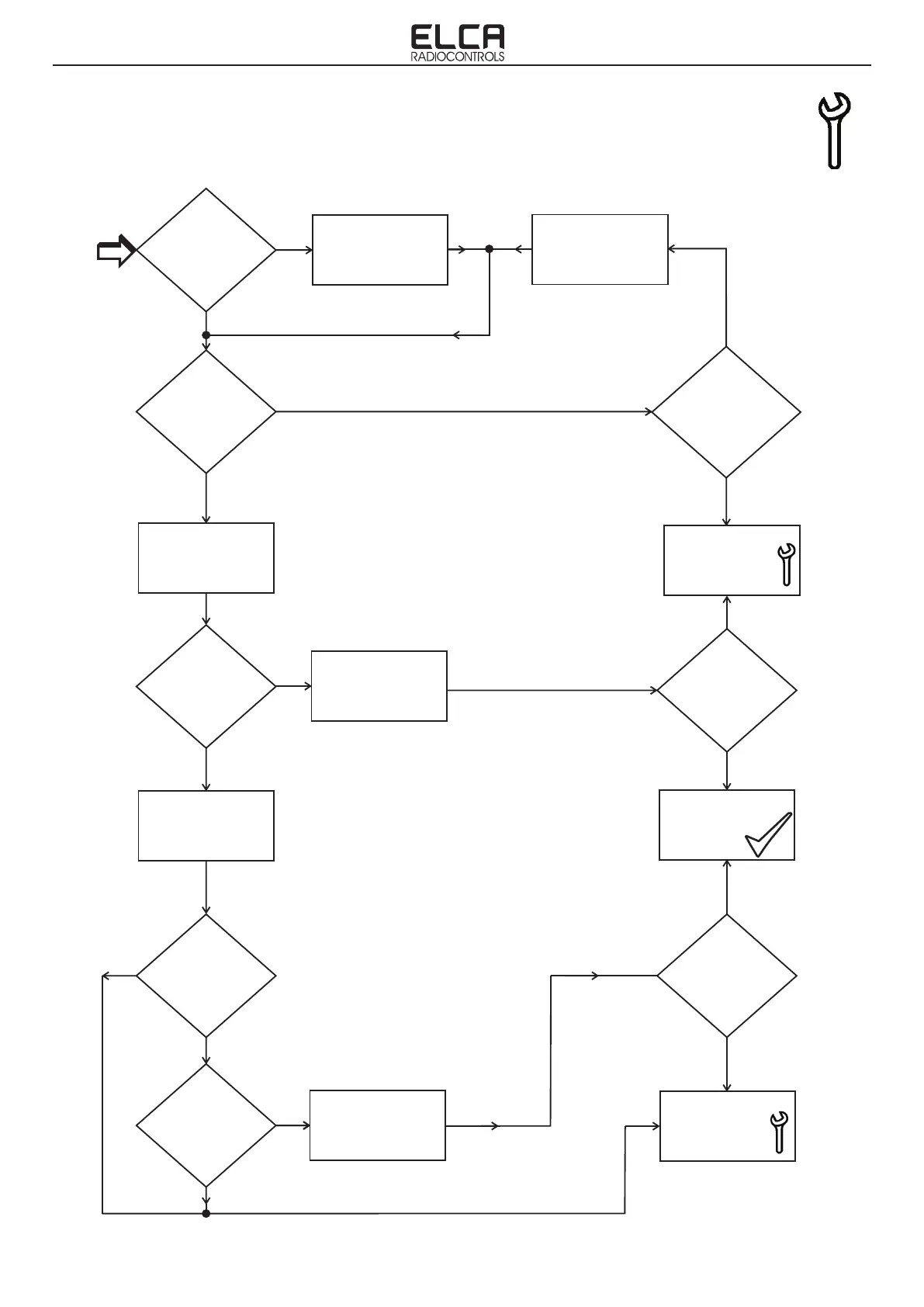

Suivre le schéma suivant en partant en haut à gauche pour résoudre ou repérer la défaillance.
L'UNITÉ DE
RÉCEPTION EST-ELLE
ALIMENTÉE ?
FOURNIR
L'ALIMENTATION.
VÉRIFIER QUE LE CÂBLE
D'ALIMENTATION EST
CORRECTEMENT
BRANCHÉ
LE VOYANT POWER
EST-IL ALLUMÉ SUR
L'UNITÉ DE
RÉCEPTION ?
LA TENSION
EST-ELLE PRÉSENTE
SUR LES BORNES
D'ALIMENTATION DE
L'UNITÉ DE
RÉCEPTION ?
EXÉCUTER LA SÉQUENCE
D'HABILITATION
SUR L'UNITÉ DE
TRANSMISSION
(START - G - START par défaut)
LE VOYANT ENABLE
DE L'UNITÉ DE
RÉCEPTION
CLIGNOTE-T-IL
RAPIDEMENT ?
CONTACTER
L'ASSISTANCE
TECHNIQUE
LIAISON RADIO
ABSENTE
(voir le paragraphe 8.1)
LA RADIOCOMMANDE
FONCTIONNE-T-ELLE ?
FIN DE LA
VÉRIFICATION
LA RADIOCOMMANDE
FONCTIONNE-T-ELLE ?
SUR L'UNITÉ DE
TRANSMISSION
HABILITÉE, APPUYER
SUR START
LES VOYANTS
DES RELAIS DE STOP
SONT-ILS TOUS
DEUX ALLUMÉS ?
LES VOYANTS DE
START DES TOUCHES
ACTIVÉES SONT-ILS
ALLUMÉS ?
FONCTIONNEMENT
ERRONÉ
(voir paragraphe 8.1)
CONTACTER
L'ASSISTANCE
TECHNIQUE
REMARQUE : Si la radiocommande fonctionne en discontinu, voir la section :
PERTE FRÉQUENTE DE LA LIAISON RADIO au paragraphe 8.1.
NON
NON
NON
NON
NON
NON
NON
NON
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
