3.3 Layhaft / Zwischenwelle / Tussenas

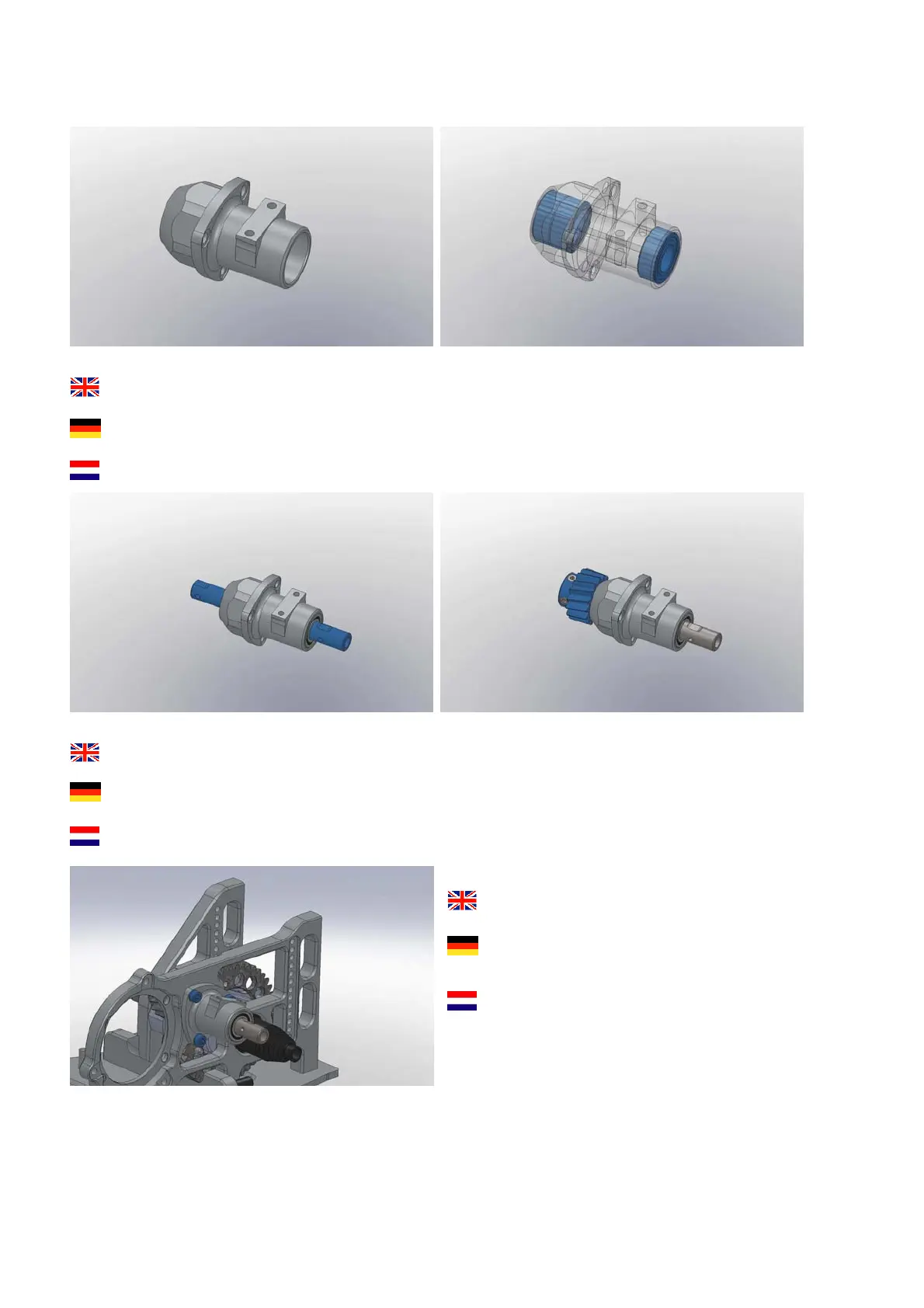

Assemble the 3pcs of bearings into the layshaft holder.
Platzieren Sie die 3st. Lagern in der Halter fur die Zwischenwelle.
Monteer de 3 lagers in de houder van de tussenas.
Insert the layshaft and mount gear Z3 (16 teeth) to the shaft.
Stecken Sie die Zwischenwelle in die Kugellager und Montiere Zahnrad Z3 (16 Zähne).
Steek de tussenas in de lagers en monteer tandwiel Z3 (16 tanden) op de as.
Place assembly in drivetrain and fix with M4x12
bolts and spring washers.
Zwischenwellenträger mit Zylinderkopfschrauben
befestigen (M4x12) und Federscheiben.
Tussenashouder monteren in aandrijfplaat met
cil.kopbouten M4x12 en veerringen.
