PS 8000 DT 系列
产品说明书
日期：04-22-2011
6. 操作
6.1 显示器

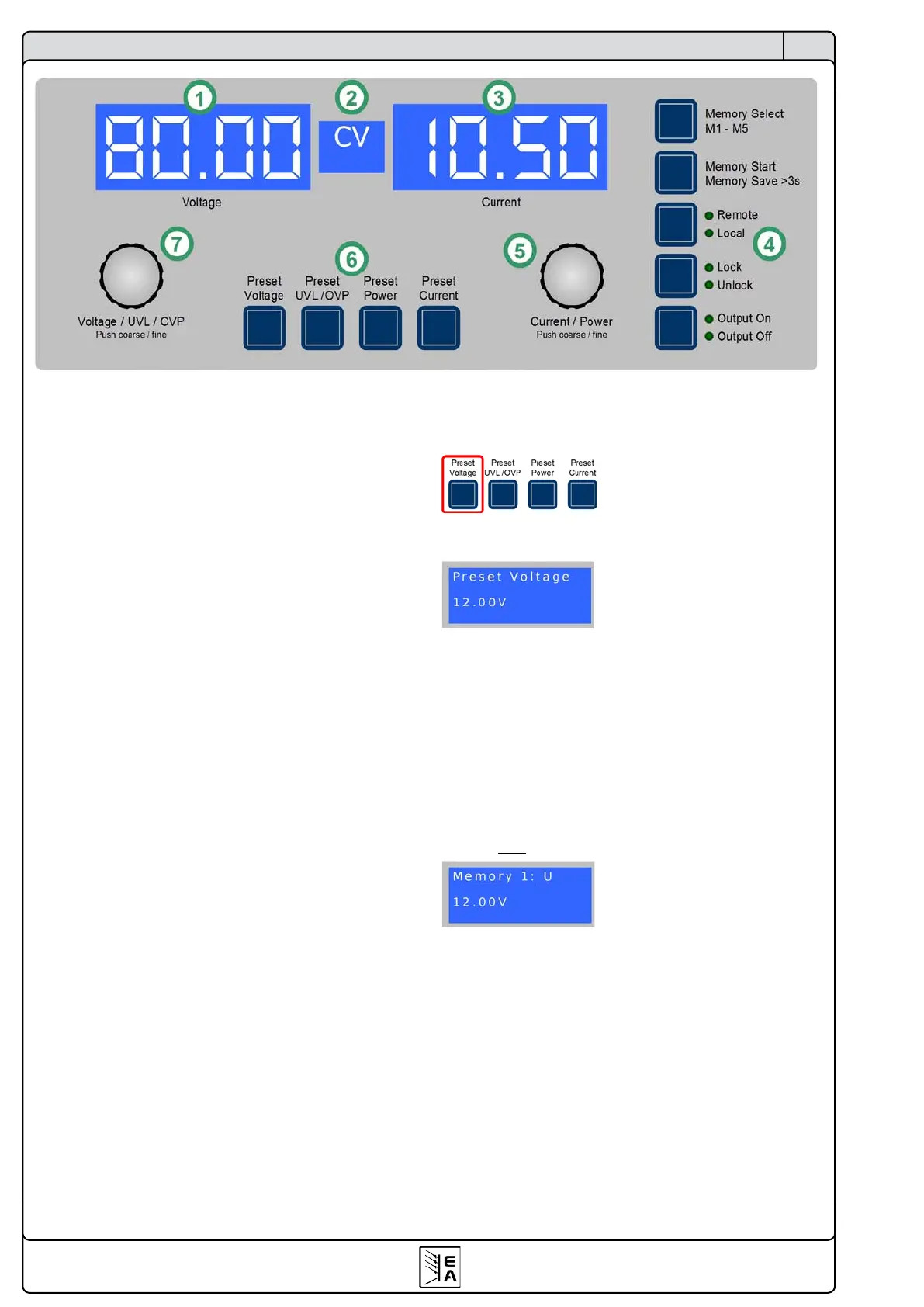

图4描绘了点阵显示器和控制面板全图。正常操作时，显示器显
示实际电压（左边）和电流（右边），以及产品状态（中间）
。在预设模式下，左显示区域显示电压设定值（预设电压），
过压保护门限（预设OVP）或欠压极限（预设UVL）设定值。
右显示区域显示电流（预设电流）或功率设定值（预设功率，
仅针对1kW以上型号）。在产品设置模式下，显示器显示可调
参数和设定。
中间的状态区域则显示下列状态：
CV - 恒压调整 (只有当输出为“on”时)
OT - 过温错误
OVP - 过压错误
CC - 恒流调整 (只有当输出为“on”时)
CP - 恒功率调整 (只有当输出为“on”时)
Fine- 旋钮启用时细调
图解：
1 - 左显示区域：实际电压或V,UVL,OVP的设定值。
2 - 状态区域：显示状态，如CC,CV等。
3 - 右显示区域：实际电流或I,P的设定值。
4 - 控制按钮：设定产品条件等。
5 - 右旋钮：调节I和P设定值，以及在产品设定模式下的各项
设定。
6 - 预设按钮：转为显示设定值。
7 - 左旋钮：调节V、UVL和OVP设定值，以及产品设定模式
下的各项参数。
关于产品
图 4. 控制面板
6.2 控制面板上各按钮
PresetVoltage按钮
正常操作模式下，该按钮可将实际输出电压值的显示转为预设
输出电压值的显示（预设模式）。左显示区域将显示如下：
预设模式下，左旋钮(Voltage/UVL/OVP)以与正常操作方式
下一样的方法，调节0...100% U
Nom
范围内的电压设定值。调节
值会立即传输到输出端！
注意！设定值的调节由欠压阀值 UVL 限制。见后面详述。
按两下该按钮立即退出预设模式，或者，如果没按预设按钮或
有任一设定值被更改，则5s后自动退出。
由模拟或数字接口控制的远程控制模式下，可用预设模式检测
远程输入的电压设定值。
用LOCK键可锁定该按钮。见后面详述。
内存选择模式下，用该按钮可转为显示所选内存集的电压设定
值，但是不会传输到输出端。左显示区域将显示如下：
