11. 其它
11.1 终端系统总线的功能
带8个引脚的SystemBus端子位于产品后端，用来连接远程感
测线或串联或并联多台产品。
各引脚分布说明：
1 :
感测
+
2 :
感测
-
3 :
主机输出电流
4 :
主机输出电压
5 :
辅机输入电流
6 :
辅机输入电压
7 :
共享总线
8 : 地
注意！ 3-8 引脚的功能如下面段落描述，仅对输出功率为
1000W 以上的产品才有用。
11.2 串联
注意：160V和720V型号产品无此操作。
注意：该操作仅针对额定功率为1kW以上的产品！
串联时，建议只针对具有相同输出电流的产品，否则额定输出
电流最低的产品将定义为系统的最大电流。
一台设备总是下一台的主机，然后这个下一台成为辅机和再下
一台的主机，如此类推。连接两台以上产品时，建议将某一台
作为主机，其它为辅机。辅机由主机通过
SystemBus
端字的
辅机输入引脚
3
和
4
来控制。可同时控制其电压和电流，也可分
开控制。
图8为连线举例。由主机提供电压和电流。如果只控制电压或电
流其中一个，那另外一个的设定值应设为100%。
要远程控制整个系统，经模拟或数字接口控制主机即可。读出
实际值时，电流监控值会代表整个系统的电流，但是电压监控
值仅代表主机的输出电压。若想获得实际读数，可将串联（只
有当所有产品为同型号时适用）在一起的多台产品的实际电压
相乘，或者分开读出它们。

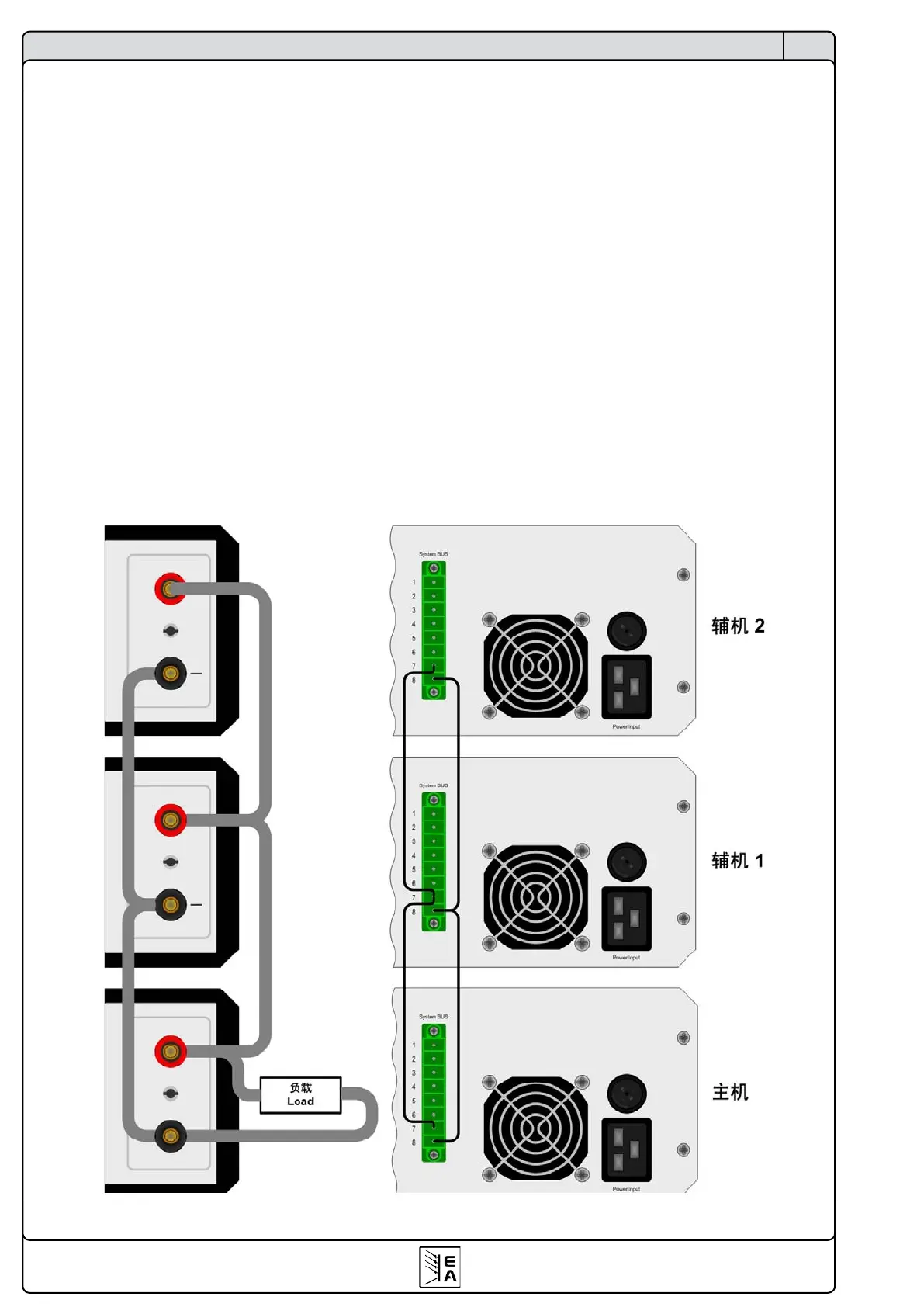

图 8. 主机-辅机的串联
操作产品
