操作产品
鉴于安全和隔离的原因，需考虑下面一些限制和规则：
• 串联时任何一台产品的负直流输出端对地(PE)的电压不可上
升到>300V的电位！
• 共享总线端不可连线！
• 串联中各产品模拟接口的地(AGND,DGND)不可相互连接！
• 远程感测端不可连线！
举例：额定电压为360V的两台同型号产品，比如：PSI 8360-
10 DT。按计算，它们串联后的总电压可能高达720V。鉴于产
品负输出端的电位，第二台产品的负直流端电压可能会上升到
360V。这是绝对不允许的!所以必须将较低电位的产品限制到
某一最大值。下图阐述了最后形成的总电压将为660V。
警告！串联时允许最大总电压不能超过600V！
11.3 共享总线模式下的并联
注意：该操作仅针对额定功率为以上的产品！
注意！只有相同型号（输出电压和电流相同）的产品才可用于
下列操作模式。
若想增加输出电流，可并联两台或更多同型号的产品。必须总
是确保负载连线具有足够大的直径！理想情况下，连到负载的
所有连线应该具有相同长度和直径。
需要进行下列连接：将所有产品的
(+)
直流输出极相互连接。所
有产品
SystemBus
端子的
7
（共享总线）和
8
（地）引脚并联
连接。如果还需远程感测，则将所有感测
+
和感测
-
的输入脚并
联后与负载连接。
建议定义一台产品为控制系统电压和电流的主机。将所有辅机
的电压、电流和功率设定值设为100%。
所有产品显示各自实际数值，不会出现系统输出电流的总值。
远要远程控制整个系统，经模拟或数字接口控制主机即可。读
出实际值时，电压监控值会代表整个系统的电压，但是电流监
控值仅代表主机的输出电流。若想获得实际读数，可将并联
（只有具有相同输出电流的产品适用）在一起的多台产品的实
际电流相乘，或者分开读出它们。
图
9
为连线举例。

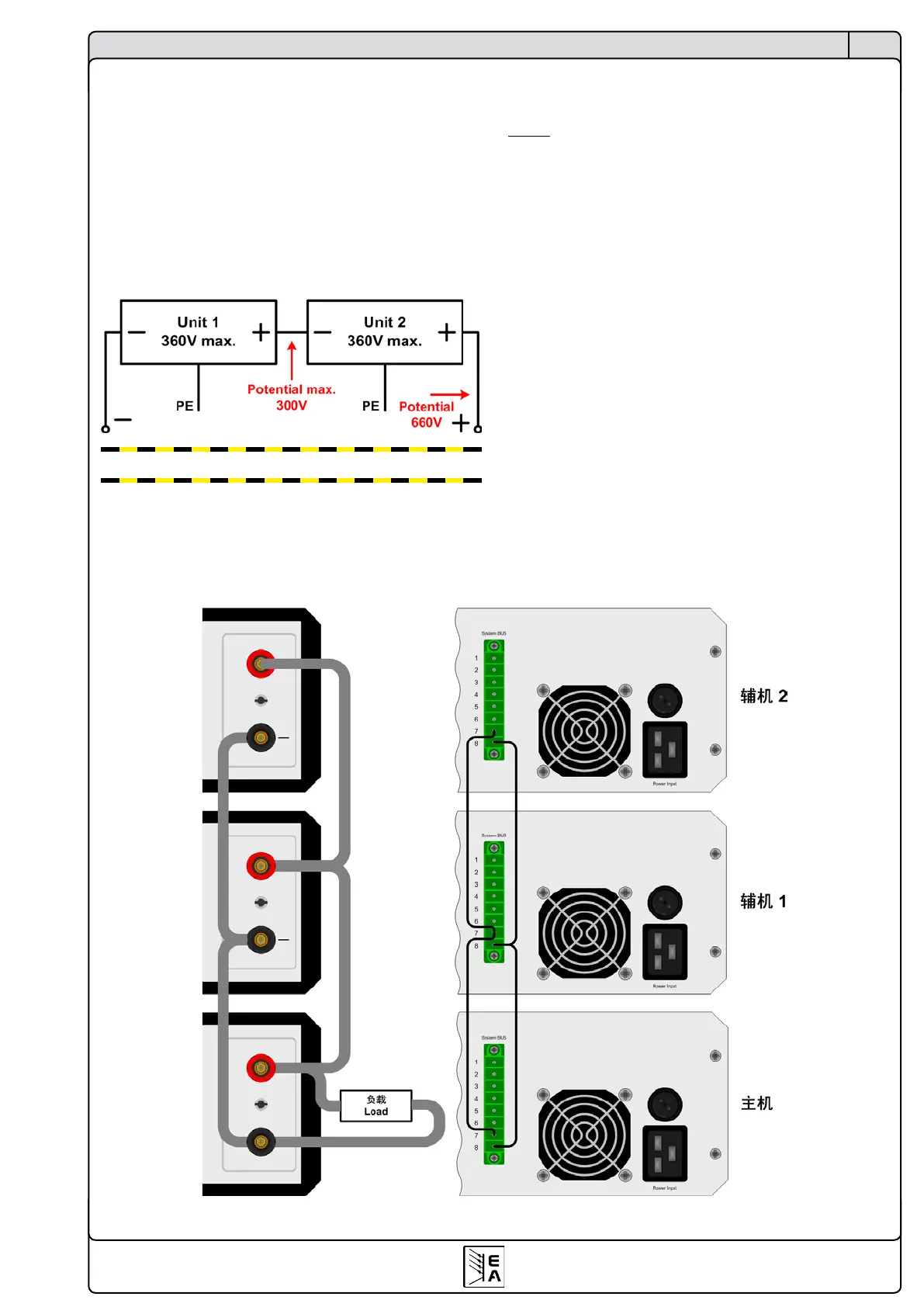

图 9. 在共享总线上并联
