14
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
CN
PS 8000 DT 系列
产品说明书
日期：04-22-2011
操作产品
如果输出电流受限于电流设定值或额定电流，产品会转为恒流
模式
(CC)
，并以“
CC
”状态文字指示出来。
输出功率在
1kW
以上的多数型号有一额外特征，即具有
0...P
Nom
的可调功率极限。如果产品实际电流和电压超过可调
功率极限，即激活该功能，并覆盖恒压或恒流调整模式。功率
极限最初影响输出电压。因为电压、电流和功率极限相互影
响，有可能出现像下面这样的不同状况：
例
1
：产品进入恒压模式，然后限制了功率，因此，输出电压
减少。较低的输出电压导致输出电流减小。如果负载阻值减
小，输出电流会再次上升，输出电压进一步下降。
例
2
：产品进入恒流模式，输出电压有负载阻值决定。于是限
制了功率，根据
P = U * I
公式，输出电压和电流减少。如果电
流设定值减少，输出电流和电压也会减少。产品的两个值，实
际功率将低到之前设定的功率极限以下，产品由恒功率调整
(CP)
转为恒流调整
(CC)
。
7.7 远程感测被激活
远程感测操作用来补偿电源和负载间连线的压降。因为这受限
于一定水平，建议按照输出电流选择适当直径的连线，以将压
降减到最小。
感测输入端位于产品后板，
SystemBus
端子上。按正确极性
连线到此。电源会自动检测外部感应端，并通过负载的实际电
压而非输出电压，来补偿输出电压，从而按照电源与负载间的
压降值提升输出电压。
最大补偿值：每根线为
1V
。
也可参考下图
5
。
7.8 市电出现欠压或过压
本产品的特征为采用主动式功率因素和宽范围的输入。意为，
可在
90V...264V
，输入电压下操作。
90V
以下的输入电压被认
为是断电，或完全关闭产品，它会保存产品最后条件，关断功
率输出。
应避免输入端长期欠压或过压！
重要！
1500W
功率的产品在输入电压低于约
150V
时降额至
1000W
。
7.9 连接不同类型的负载
不同类型的负载，如阻性负载（台灯，电阻），电子负载或感性
负载（马达）,性能不同，它们会对电源起反作用。例如，马达
会产生一反电压，导致电源因过压保护而关断输出。
电子负载有电压、电流和功率调整线路，他们与电源的相互作
用，可能会提高输出纹波或其它多余的副作用。电阻负载几乎
100%中性。故建议在安排应用时要考虑负载的特性。
8. 产品设置
产品设置目的在于设定不常变动的参数。通常有两个基本设置，
其它设定仅在配上数字接口卡时才需要。
只有关闭输出，长按旋钮（见章节
6.3
）超过
2s
，才可进入产
品设置。退出产品设置菜单与存储设定值操作方式一样。
若更换成一不同于数字接口卡的卡时，产品仍保留数字接口的所
有设置不变。故用户不必每次更换接口卡类型时都设置一次。
具体有下列基本设置：
名称：
AutoPwrOn
默认值：
on
可设置值：
on, off
解释：“
Auto Power On
”为“
on
”时，在产品关闭或停电时
恢复最后输出状态。这适用于需要产品在供电恢复后可继操作
的情形。当它设为“
off
”时，输出保持关闭状态。
名称：
AI range
默认值：
0-10
可设置值：
0-5, 0-10
解释：通过模拟接口选择使用的电压范围。
名称： Contrast 默认值： 70
可设置值： 50...100
解释：调整
LCD
显示器的对比度。
下列设置适用于所有接口卡：
名称：
Device
node
默认值：
1
可设置值：
1...30
解释：选择产品位址（产品节点，来自
CAN
专业术语）。当将
产品应用于总线系统
(CAN
或
GPIB)
时，每台产品必须有一独特
的地址！
利用
CAN
接口卡-
IF-C1
才可进行下列设置：
名称：
Baud
默认值：
100k
可设置值：
10k, 25k, 50k, 100k, 125k, 250k,
500k, 1M
解释：选择
CAN
传输波特率或以兆为单位的波特率。
名称：
RID
默认值：
0
可设置值：
0...31
解释：选择重定位识别段
(RID)
。可参考
CAN
专业术语或
IF-C1
CAN
接口卡的说明书，查阅更多信息。
名称：
Bus term
默认值：
on
可设置值：
on, off
解释：启用/停用CAN接口卡的总线终止电阻。仅在产品位于总
线终端时需要。
利用RS232接口卡-IF-R1才可进行下列设置：
名称：
Baud
默认值：
57600
可设置值：
9600, 19200, 38400, 57600
解释：选择以波特率为单位的串行传输速率。利用RS232不可
配置其它参数，但可这样定义：
奇偶性
= 奇数
停止位 = 1
数据位 = 8
必须在电脑上设置相同的配置。

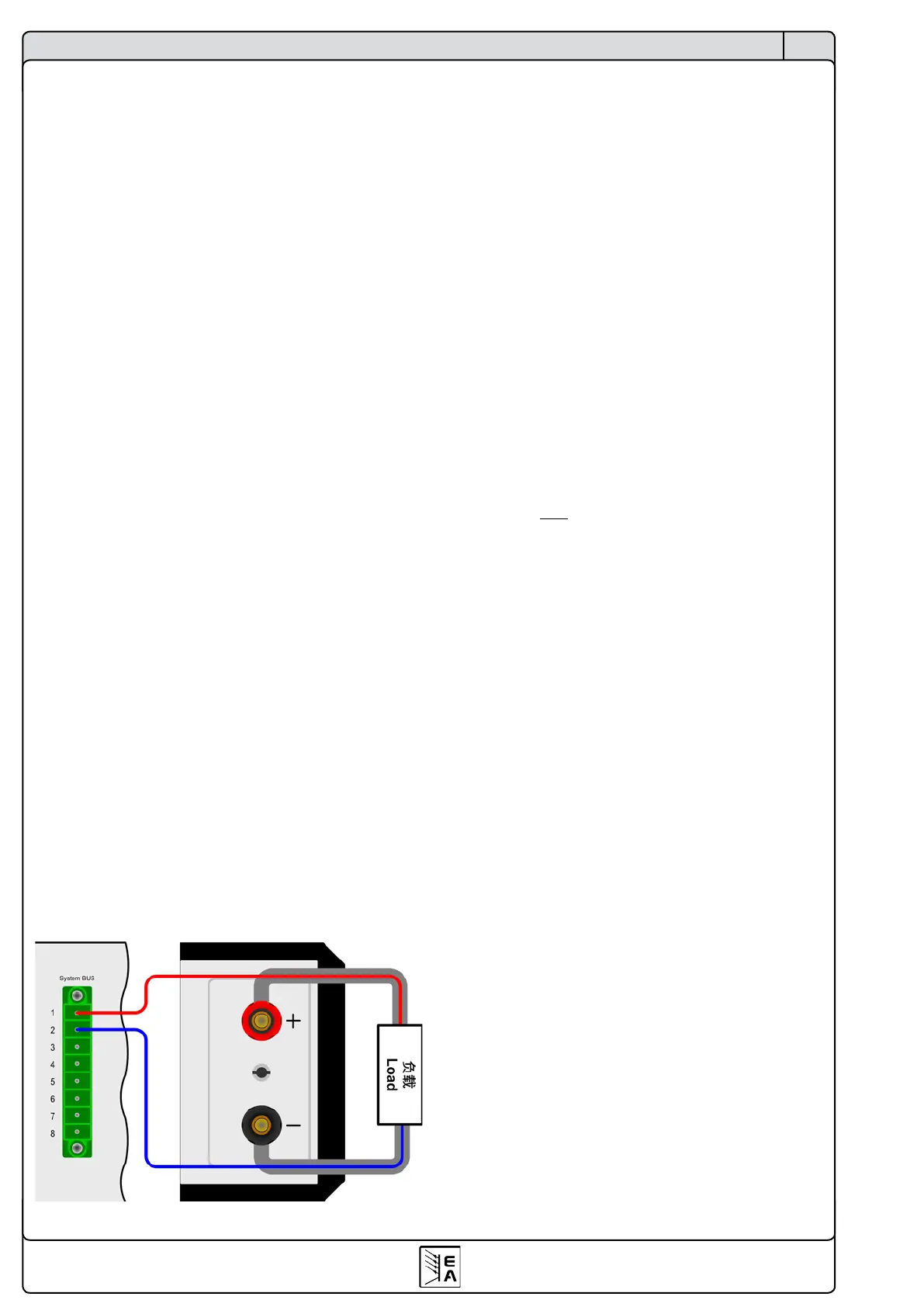

图5. 感测线的连接
