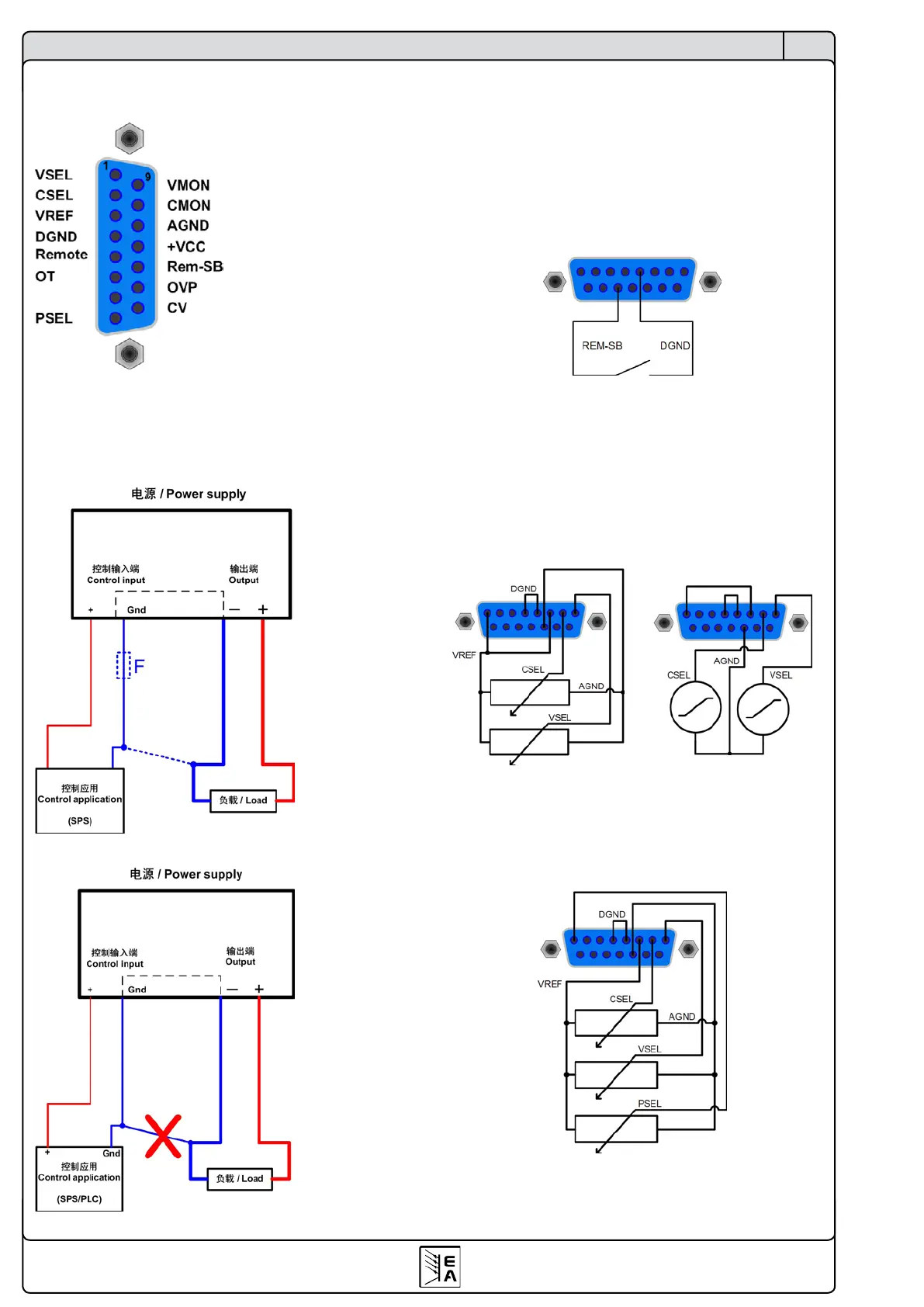

10.2 引脚分布总图
注意！请勿将模拟接口的地接到外控设备（比如：PLC）
的负输出端，如果连上，就表示控制设备连到了电源输
出负极（形成接地回路），负载电流流经控制线，从而
损坏设备！
图 6
图 7
操作产品
10.3 应用举例
输出关闭
“
PREM-SB
”引脚一直都为工作状态，因此它不依靠远程模
式。在无外部手段的条件下可用来关闭输出。具体操作是，利
用一低阻连接件，如开关、开集三极管或继电器，将该引脚接
到地（
DGND
），这样就可关闭输出。
注意：
PLC
的数字输出脚有可能无法正确操作，因其阻抗可能
不够低。故需随时检查您外部控制设备的技术规格。
远程控制电流和电压
VREF
和接地脚之间有两电位器，
VSEL
和
CSEL
输入端上有一
滑动器。利用前板上的旋钮可控制电源，将它当作电流源或电
压源用。如果
VREF
输出脚的电流最大为
3mA
，则需使用至少
为
10kOhm
的电位器。
这儿显示的是带功率调整特点的产品型号，功率设定值束缚于
VREF，因此为100%。
或
远程控制功率
与上述例子相似，但是用可调功率极限来完成。（仅适用于具
有功率调节功能的产品型号）
