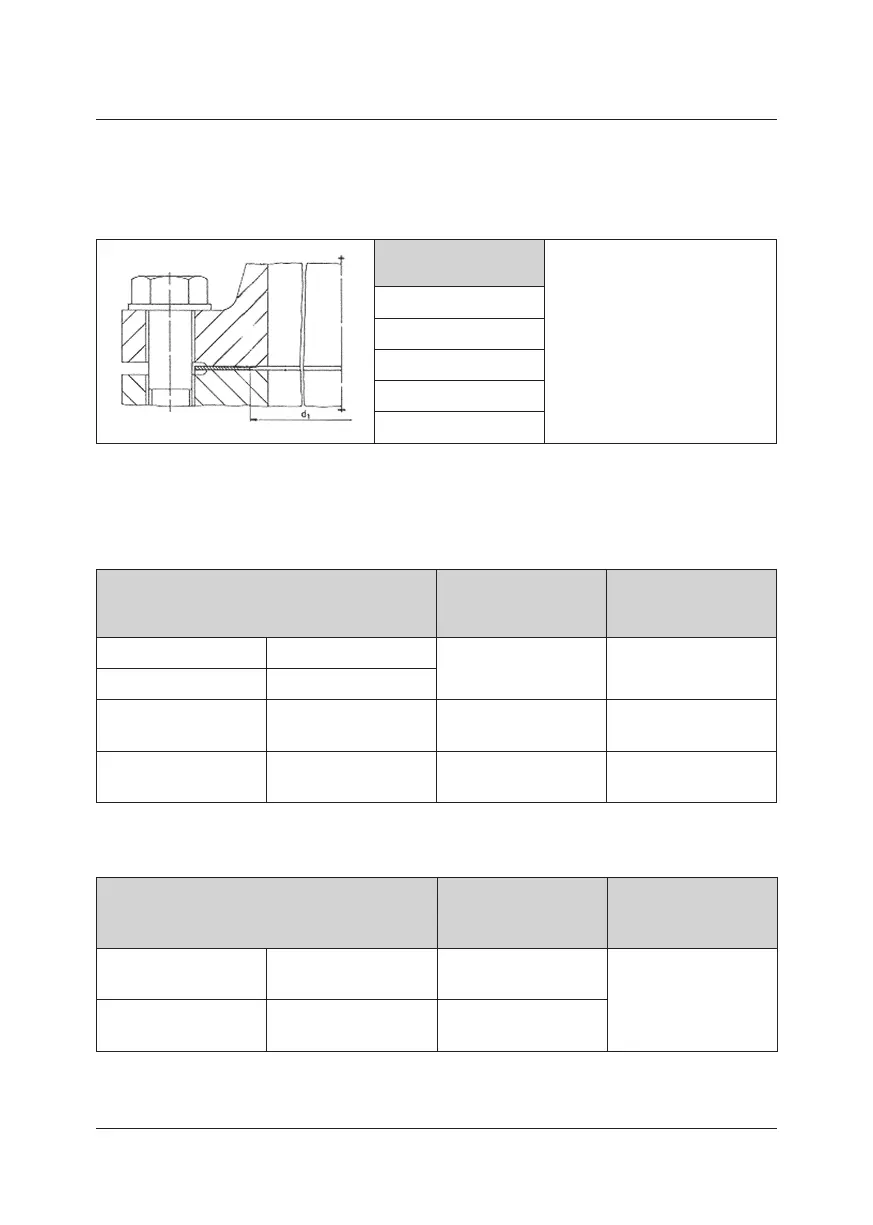

Voor de montage heeft u nodig
– voor de desbetreffende gassen geschikte pakkingen, bijv. overeenkomstig de volgende ta-
bel:
DN d1
(mm)
geschikt zijn onder andere
– platte dichtingen,
– spiraaldichtingen en
–kamgeproleerdedichtingen
50 62
80 100
100 125
150 178
– voor het maken van goede verbindingen de verbindingselementen volgens de volgende
tabellen:
Zeskantschroeven en moeren voor flenzen conform DIN EN 1092-1
Materiaal/vastheidsklasse Toepassingsgrenzen Normen
Bout Moer
5.6 5
tot 40 bar
tot -10°C
DIN ISO 4014
DIN ISO 4032
8.8 8
CK 35 CK 35
tot 100 bar
tot -10°C
DIN 2510
25 Cr Mo4 25 Cr Mo4
tot 100 bar
tot -25°C
EN 10269
Draadbouten met doorlopende schroefdraad voor flenzen conform ASME B 16.5
Materiaal/vastheidsklasse Toepassingsgrenzen Normen
Bout Moer
A 193 B6 A 194 Gr. 6 tot 100 bar
tot 0°C
ASME B 1.1
A 193 B7 A 194 Gr. 2H tot 100 bar
tot -50°C
Andere gelijkwaardige materialen kunnen eveneens worden gebruikt.
