1. Verwendungszweck und Anwendungsbereich
Dieses Produkt ist vorgesehen
zur eichfähigen Volumenmessung mit Turbinenradgaszählern und zur nicht-eichfähigen
Volumenmessung mit Quantometern von
– brennbaren Gasen: Erdgas/Stadtgas/Propan/Butan,
– nicht brennbaren Gasen: Luft/Stickstoff/Edelgase
– und ist geeignet zur Verwendung in explosionsgefährdeten Bereichen der Kategorie 2
(Zone 1) der Klasse EX II 2 G c IIC T4.
Andere Anwendungsbereiche / Medien auf Anfrage.
Die zulässige Gas- und Umgebungstemperatur beträgt tm = -25 °C bis +70 °C, wenn auf dem
Hauptschild (Zifferblatt) nicht anders angegeben.
Die Lagerungstemperatur beträgt -25 °C bis +70 °C.
Die Zähler sind geeignet für mechanische Umgebungsbedingungen der Klasse M1 der Richtli-
nie. Für Zähler mit Encoder-Zählwerk gilt zusätzlich die Klasse E2 für elektromagnetische Um-
gebungsbedingungen.
Dieses Produkt ist nicht vorgesehen
– für die Messung von aggressiven Gasen, z. B. Bio- oder Klärgase, Sauerstoff, Acetylen,
Wasserstoff.

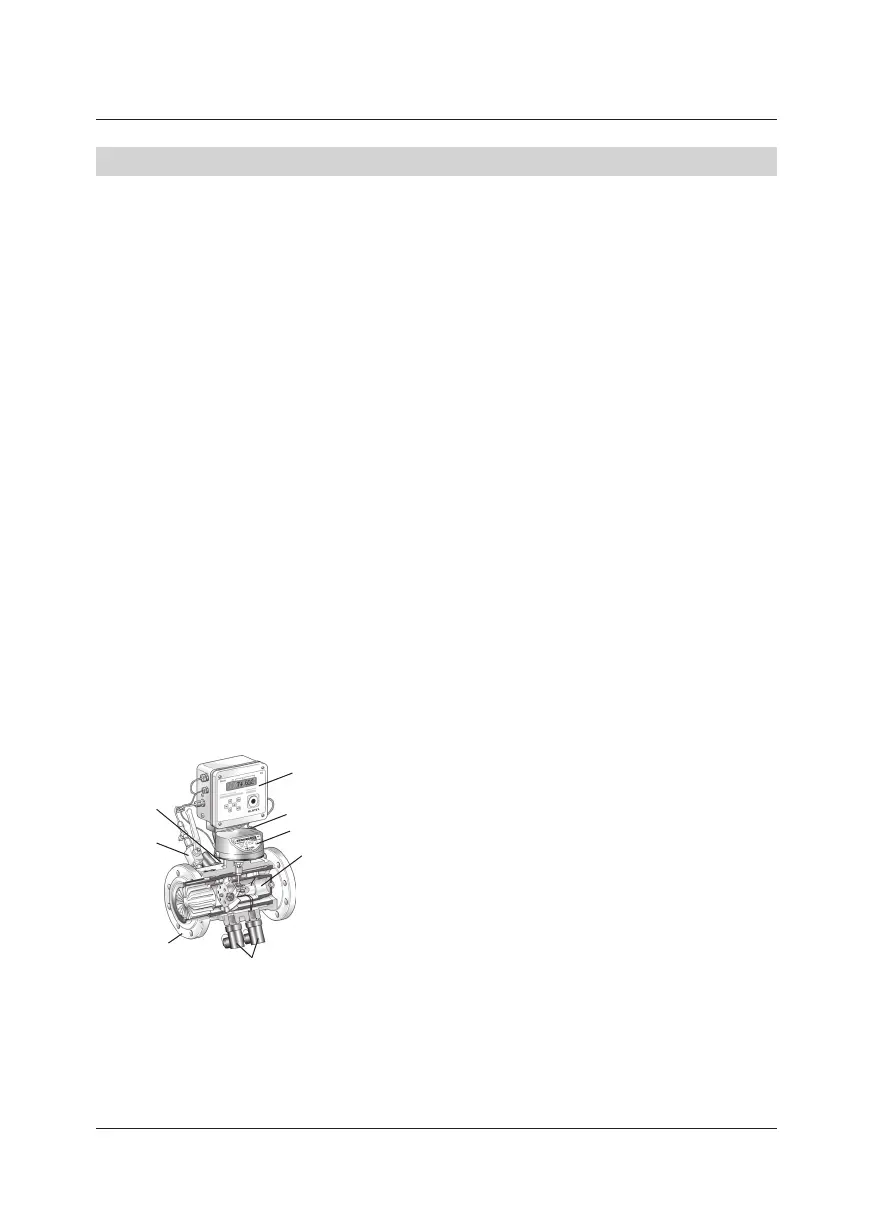

Turbinenradgaszähler mit Mengenumwerter (optional)
1 Zählergehäuse
2 Messpatrone
3 Zählwerkskopf
4 HF-Impulsgeber
5 NF-Impulsgeber
6 Druckmessstelle mit Zwei-Wege-Hahn
7 Temperaturmessstelle
8 Elektr. Mengenumwerter (optional)
Zur Unterstützung bei Inbetriebnahme und Wartung sowie Installation von z. B. Encodern, Im-
pulsgebern oder Mengenumwertern steht Ihnen der Elster-Instromet-Kundendienst gerne zur
Verfügung.
1
2
3
4
5
6
7
8
