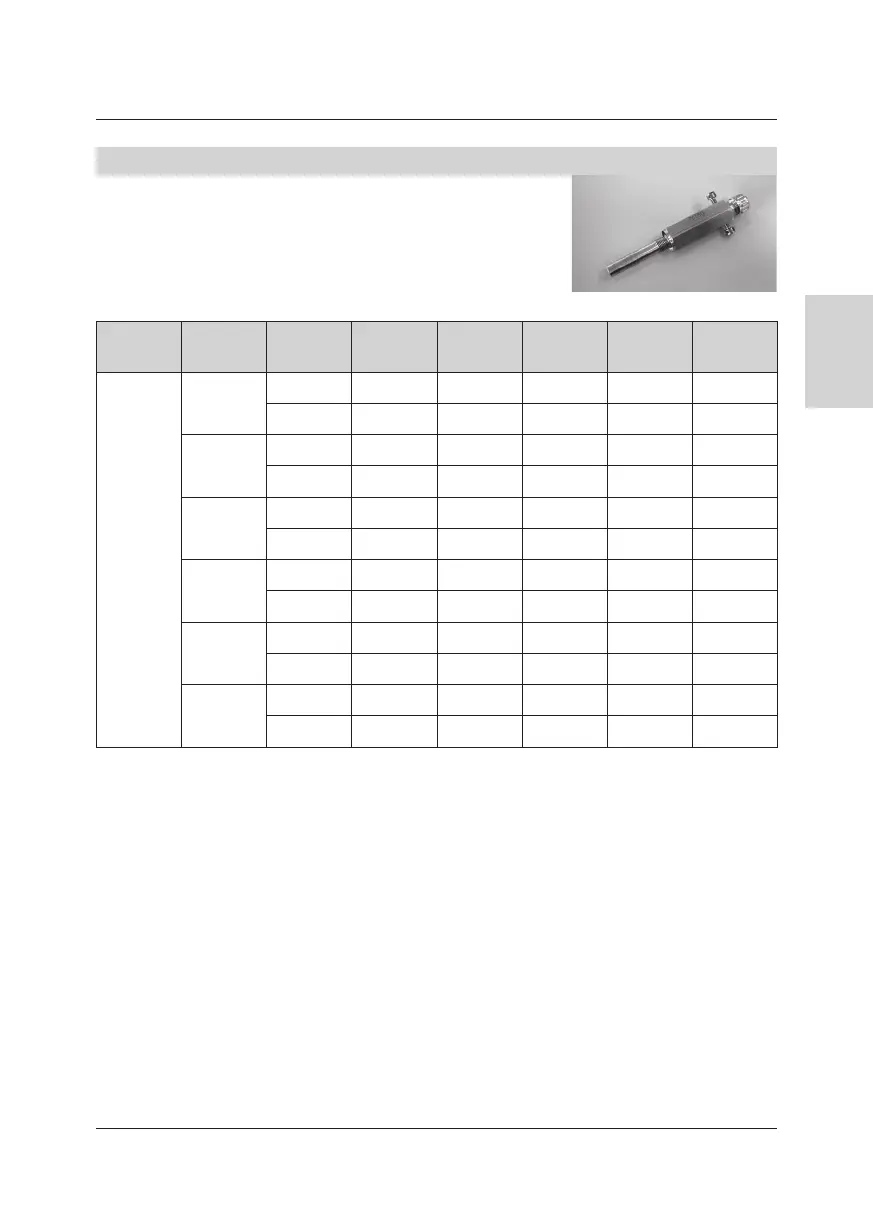

9. Temperaturmessstellen
Zur Messung der Gastemperatur im Zählergehäuse können Sie
für die in der folgenden Tabelle aufgeführten Zählergrößen max.
zwei Temperaturfühler einsetzen (Temperaturtaschen im Zäh-
lergehäuse sind bei Quantometern nicht vorgesehen, bei TRZ2
bis zur Nennweite DN 150 optional):
Max.
Sensor-ø
TRZ2
DN
Gehäuse
Werkstoff
PN 10/16
EBL
PN 25/40 Class 150 Class 300 Class 600
6 mm
50
GGG — — — — —
ST — — — — —
80
GGG 45 (2x) — 45 (2x) — —
ST 45 (2x) 45 (1x) 45 (2x) 45 (1x) 45 (1x)
80/100
GGG 58 (2x) — 58 (2x) — —
ST 58 (2x) 58 (1x) 58 (2x) 58 (1x) 58 (1x)
100
GGG 50 (2x) — 50 (2x) — —
ST 50 (2x) 50 (1x) 50 (2x) 50 (1x) 50 (1x)
100/150
GGG 67 (2x) — 67 (2x) — 67 (2x)
ST 67 (2x) 67 (2x) 67 (2x) 67 (2x) 67 (2x)
150
GGG 50 (2x) — 50 (2x) — —
ST 50 (2x) 50 (2x) 50 (2x) 50 (2x) 50 (2x)
GGG = Gusseisen mit Kugelgraphit; ST = Stahl
EBL = gerundete Einbaulänge der Temperaturtasche in mm
Beachten Sie, dass die Temperaturmessung bei Messanlagen im Freien durch den Ein-
uss der Umgebungstemperatur beeinusst werden kann. Aus diesem Grund sollten Sie die
Mess elemente außerhalb der Rohrleitung ausreichend gegen Umgebungstemperaturein-
üsse isolieren. Um eine optimale Wärmeleitung zu erreichen, müssen Sie außerdem die
Temperaturtasche(n) unbedingt mit einer Wärmeleitüssigkeit bzw. -paste füllen.
Sind keine Temperaturmessstellen im Zählergehäuse vorgesehen, so muss die Temperatur-
messung in der Rohrleitung hinter dem Turbinenradgaszähler in einer Entfernung bis 3 x DN,
jedoch max. 600 mm, angeordnet sein.
