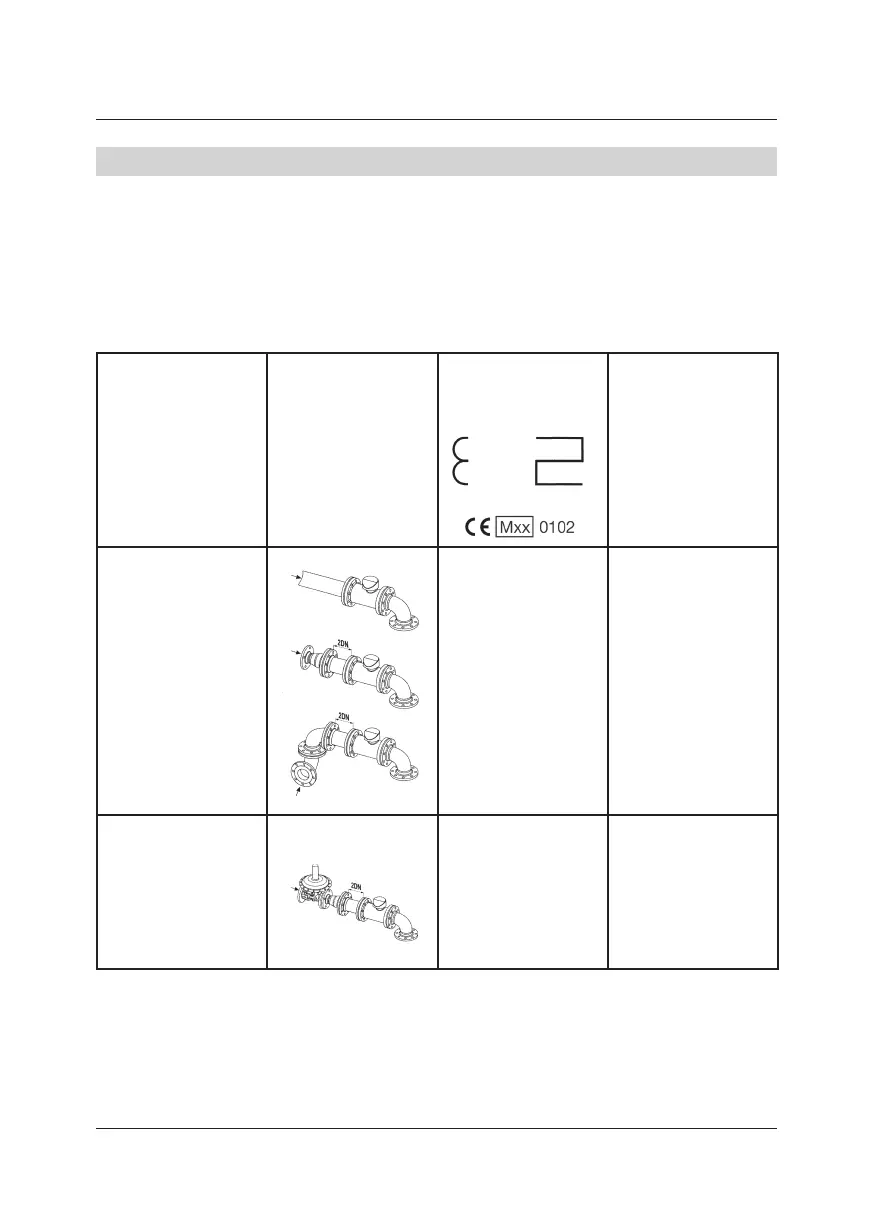

3. Lugar de aplicación
Por motivos de precisión de medida es necesario que la longitud del tramo de entrada en
TRZ2 sea por lo menos dos veces el diámetro nominal. Con TRZ2 DN 50 es necesario un
tramo de entrada ≥ 5 x DN.
El tramo de entrada debe estar realizado con un tramo de tubo recto del mismo diámetro nomi-
nal que el contador.
La longitud del tramo de salida es al menos 1 x DN del mismo diámetro nominal.
Perturbaciones del
ujo por:
Tramos de
entrada típicos
Instalación de piezas
de tubería en una
distancia de 2D a la
entrada del contador
TRZ2
Marca de aprobación
PTB
Q
Pequeñas perturba-
ciones
– codos sencillos
– codos dobles
– difusor y
– contractores
L ≥ 2D
ningún enderezador
L ≥ 5D
Grandes perturba-
ciones
– regulador de pre-
sión del gas
– otros aparatos
reductores
L ≥ 2D
ningún enderezador
L ≥ 5D
se recomienda
enderezador
Si usted quiere...
– mezclar con el gas odorizantes o
– utilizar válvulas electromagnéticas,
prever su aplicación aguas abajo del contador. En caso contrario se puede dañar el contador.
