3. Werkplek
In verband met de meetnauwkeurigheid moet de lengte van het inlaatstuk bij TRZ2 minstens
tweemaal de nominale diameter zijn.BijTRZ2DN50iseeninlaatstukvan≥5xDNvereist.
Het inlaatstuk moet een rechte buis zijn met dezelfde nominale diameter als de meter.
De lengte van het uitlaatstuk bedraagt minimaal 1 x DN van dezelfde nominale diameter.

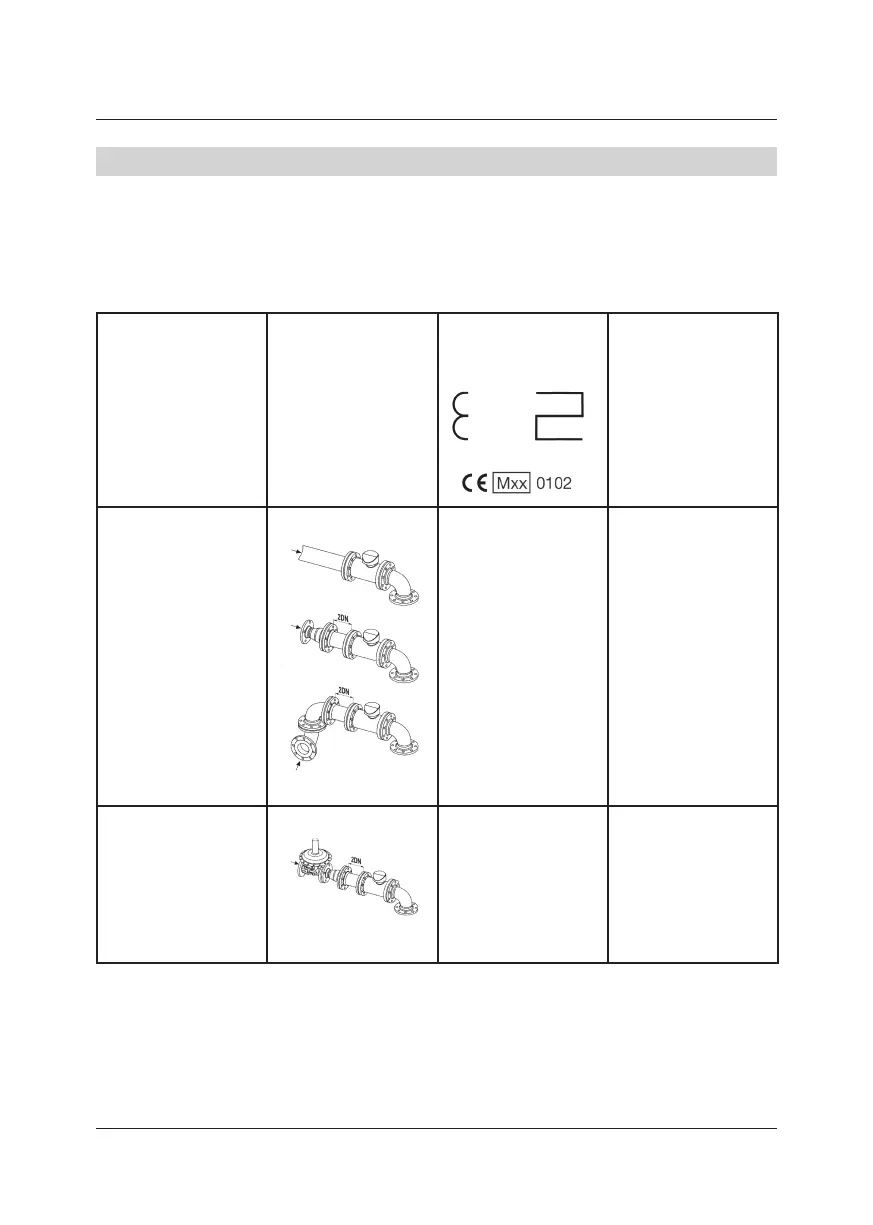

Stromingsstoringen
door:
Typische
inlaatstukken
Installatie van een
rechte pijpleiding
over een afstand van
2D voor de meter
TRZ2
PTB toelatingsteken
Q
Geringe storingen
– eenvoudig
bochtstuk
– dubbele bocht
– expanderen en
– reduceren
L≥2D
geen gelijkrichter
L≥5D
Sterke storingen
– gasdrukregelaars
– andere verlopen
L≥2D
geen gelijkrichter
L≥5D
gelijkrichter
wordt aanbevolen
Mocht u …
– geurmiddelen willen bijmengen of
– magneetkleppen willen gebruiken,
voegt u deze dan eerst achter de meter toe. Anders kunnen beschadigingen aan het apparaat
ontstaan.
D97
7.211.17
7. 2 11
97.10
DE-09-MI002-PTB001
