1. Destinazione d’uso e campo applicativo
Questo prodotto è previsto
per la misura tarabiledellaportataconcontatori gas a turbina e per la misura non tarabile
dellaportataconquantometri di
– gascombustibili:metano/gasdicittà/propano/butano,
– gasnoncombustibili:aria/azoto/gasinerti
– edèadattoall’utilizzoinatmosferapotenzialmenteesplosivadicategoria2(zona1)della
classeEX II 2 G c IIC T4.
Altricampiapplicativi/mediasurichiesta.
Latemperaturagaseambienteconsentitaètm=da-25°Ca+70°C,salvodiverseindicazioni
riportatesullatarghettaprincipale(quadrante).
Latemperaturadistoccaggioècompresatra-25°Ce+70°C.
IcontatorisonoidoneiallecondizioniambientalimeccanichedellaclasseM1delladirettiva.Per
apparecchicontotalizzatoreEncodervaleanchelaclasseE2percondizioniambientalielettro-
magnetiche.
Questo prodotto non è studiato
– per misurare la portata di gas aggressivi, ad es. biogas o gas di depurazione, ossigeno,
acetilene,idrogeno.

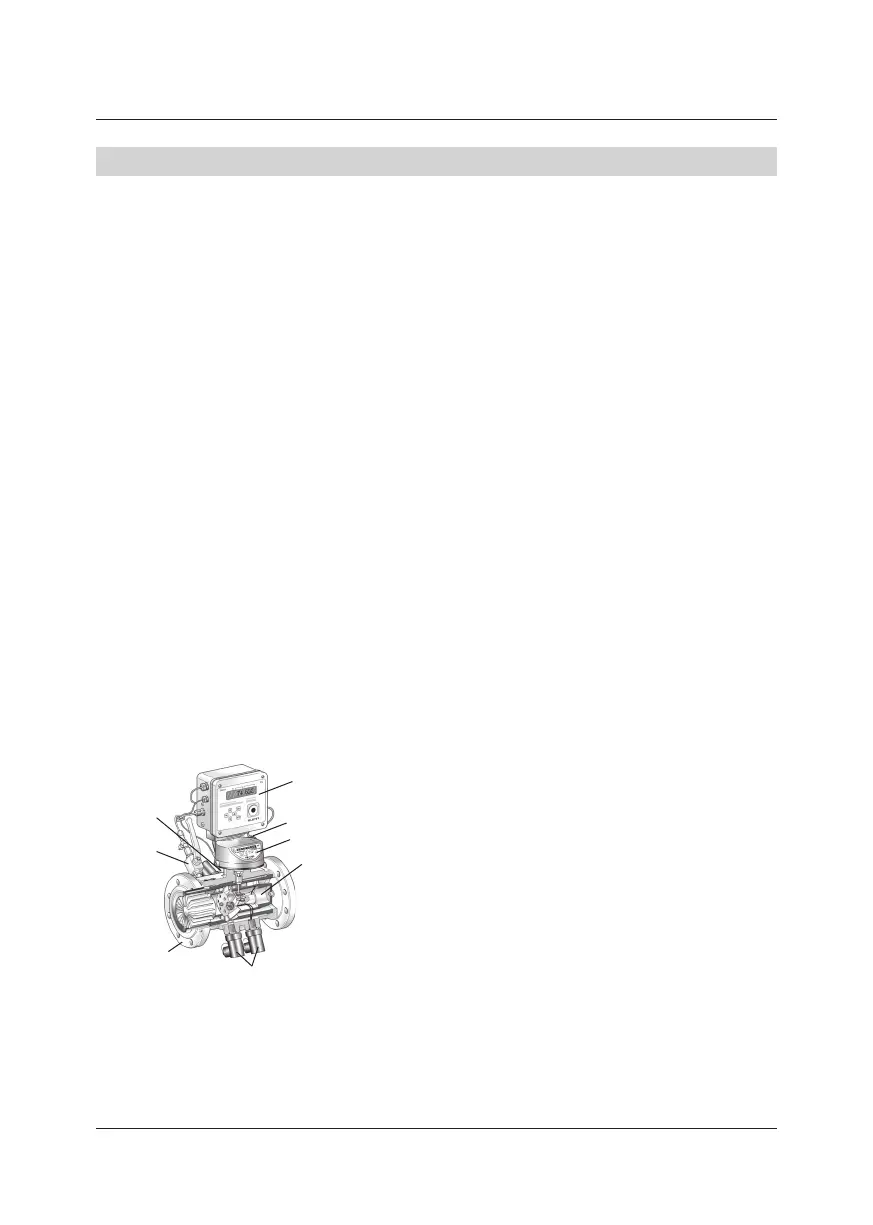

Contatoregasaturbinaconconvertitorediportata(opzionale)
1 Corpocontatore
2 Cartucciadimisurazione
3 Totalizzatore
4 Trasmettitori d’impulsi AF
5 Trasmettitored’impulsiBF
6 Punto di presa (misura) della pressione con valvola a
due vie
7 Punto di presa (misura) della temperatura
8 Convertitore di portata elettr. (opzionale)
IlserviziodiassistenzaclientiElster-Instrometfornisceassistenzaperlamessainfunzione,la
manutenzioneel’installazioneades.diencoder,trasmettitorid’impulsioconvertitoridiportata.
