Montar entonces el contador
estanco al gas,
con los accesorios suministrados,
solo en el sentido del flujo (de acuerdo con la echa marcada en el cuerpo del contador),
evitando las tensiones y
preferentemente en posición horizontal con el totalizador arriba.
Las posiciones de montaje/funcionamiento permisibles del contador están indicadas
de acuerdo con las denominaciones “H”, “V” o “H/V” (H = horizontal, V = vertical) según
DIN EN 12261 en la placa principal. Si con el pedido se indicó la posición de montaje o de
funcionamiento, todos los elementos adicionales se montarán en fábrica de acuerdo con
esa posición de montaje.
En caso de posterior montaje vertical si existe una bomba de aceite ésta también
deberá estar vertical hacia arriba. Si no fuera así, antes de montar el contador, deberá girar
90° la bomba de aceite y su tubería de conexión de aceite, así como posiblemente otros
elementos adicionales, p. ej. el corrector de volumen.
Para este tipo de modicaciones de montaje le recomendamos nuestro Servicio técnico.
al abrigo de la intemperie.
Al insertar las juntas observar que están situadas concéntricas y que no sobresalen dentro
del canal del ujo.

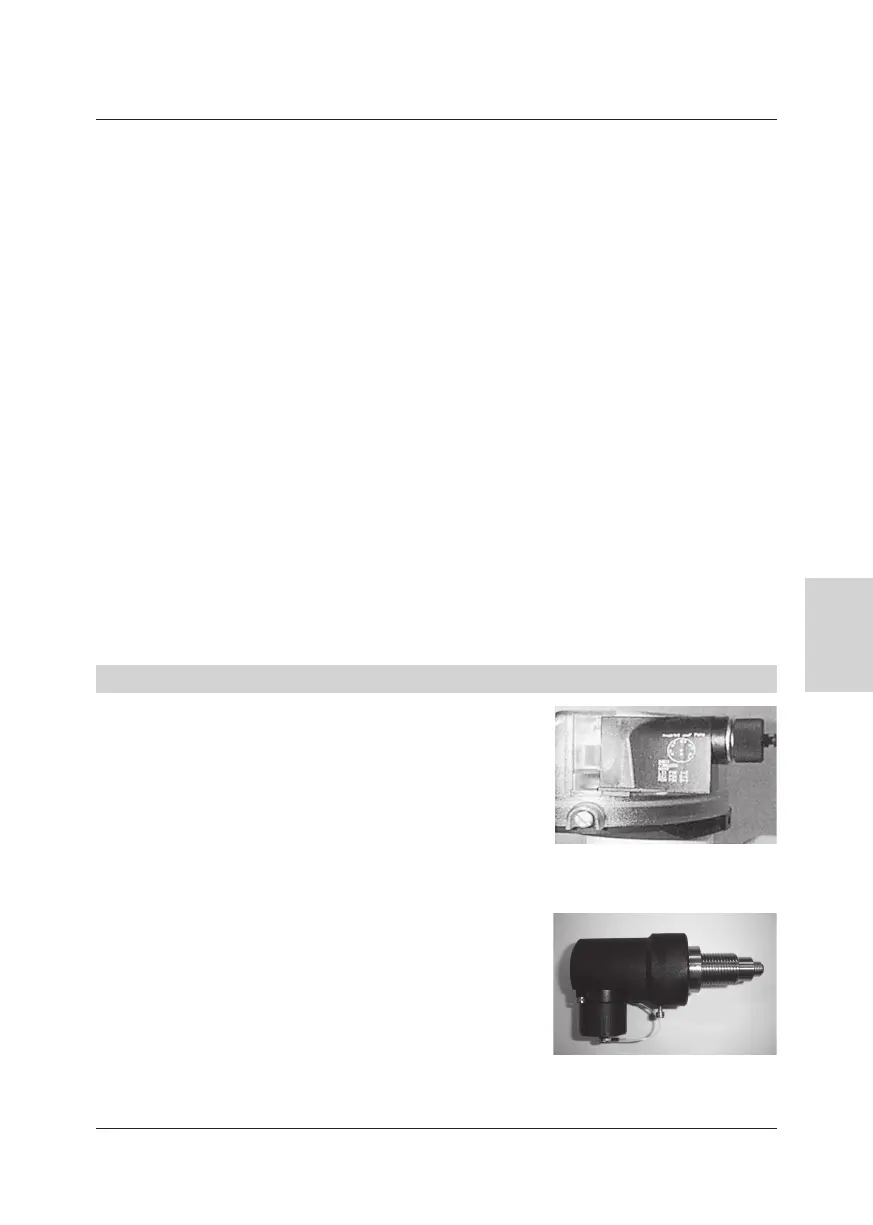

7. Emisores de impulsos
Se pueden conectar emisores de impulsos de BF (modelo
IN-Sxx o IN-W) lateralmente en la tapa del totalizador para la
salida de impulsos a aparatos exteriores (p. ej. un corrector
de volumen).
Montarlo (si fuera necesario) de la siguiente manera:
Deslizar ambas guías del emisor de impulsos IN-S en
la ranura de guía de la tapa del totalizador, hasta que se
enclaven de forma audible (clic).
Asignar las conexiones del conector según la asigna-
ción de clavijas del contador/emisor de impulsos.
Utilizar un cable blindado hasta el aparato exterior.
Para las gamas de frecuencia más elevadas puede utilizar
emisores de impulsos de AF (modelos A1R y A1S), si exis-
ten. Los emisores de impulsos de AF están atornillados en
el cuerpo del contador a prueba de presión. El conector de
conexión es sin embargo giratorio.
