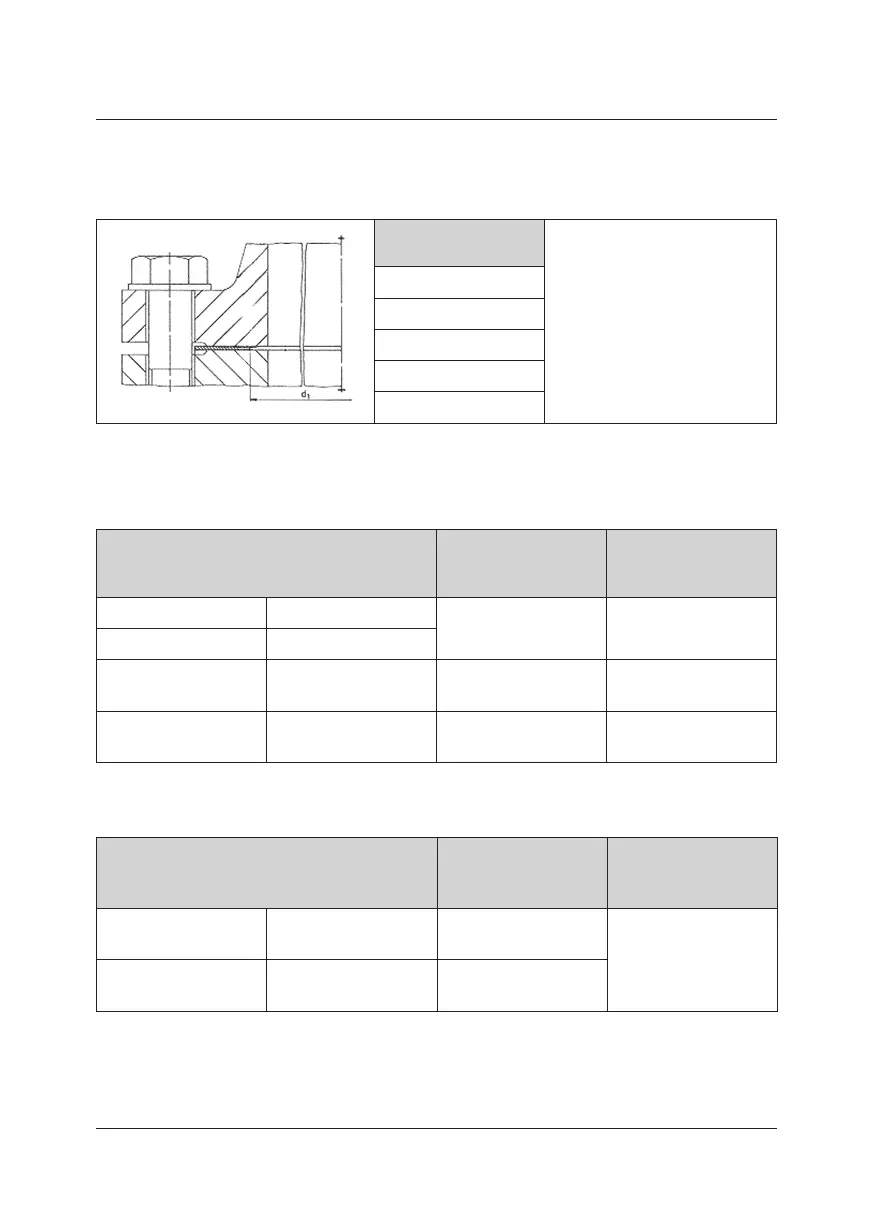

Usted necesita para el montaje
– juntas adecuadas para cada gas, p. ej. según la siguiente tabla:
DN d1
(mm)
son adecuadas, entre otras
– juntas planas,
– juntas espirales y
– juntas con perl de cresta
50 62
80 100
100 125
150 178
– elementos de unión adecuados para el funcionamiento según las tablas siguientes:
Tornillos hexagonales y tuercas para bridas según DIN EN 1092-1
Material/clase de resistencia Límites de utilización Normas
Tornillo Tuerca
5.6 5
hasta 40 bar
hasta -10 °C
DIN ISO 4014
DIN ISO 4032
8.8 8
CK 35 CK 35
hasta 100 bar
hasta -10 °C
DIN 2510
25 Cr Mo4 25 Cr Mo4
hasta 100 bar
hasta -25 °C
EN 10269
Pernos roscados con rosca pasante para bridas según ASME B 16.5
Material/clase de resistencia Límites de utilización Normas
Perno Tuerca
A 193 B6 A 194 Gr. 6 hasta 100 bar
hasta 0 °C
ASME B 1.1
A 193 B7 A 194 Gr. 2H hasta 100 bar
hasta -50 °C
También se pueden utilizar otros materiales equivalentes.
