Monteer vervolgens de meter
– gasdicht,
– met de bijgeleverde accessoires,
– uitsluitend in doorstroomrichting (overeenkomstig de door een pijl op het meterhuis aange-
geven richting),
– altijd spanningsvrij en
– bij voorkeur in horizontale positie met het telwerk naar boven gericht.
De toelaatbare inbouw-/bedrijfsposities van de meter zijn op het hoofdplaatje conform
de volgens DIN EN 12261 aangegeven benamingen “H”, “V” of “H/V” (H = horizontaal, V =
verticaal) aangegeven. Wanneer bij de bestelling de inbouw- c.q. bedrijfsposities aangege-
ven worden, dan worden door de fabriek alle onderdelen overeenkomstig de inbouwpositie
gemonteerd.
Bij verticale inbouw achteraf moet – indien er een oliepomp aanwezig is – deze eveneens
verticaal naar boven staan. Als dit niet het geval is, dan moet u voor het inbouwen van de
meter de oliepomp en de olie aanleidingen en eventueel ook andere onderdelen zoals volu-
meherleidingsinstrumenten 90° draaien.
Wij adviseren om voor deze aanpassingen contact op te nemen met onze servicedienst.
– tegen weer en wind beschermd.
– Bij het monteren van de afdichtingen dient u erop te letten dat deze concentrisch uitgelijnd
zijn en niet in het stroomkanaal steken.

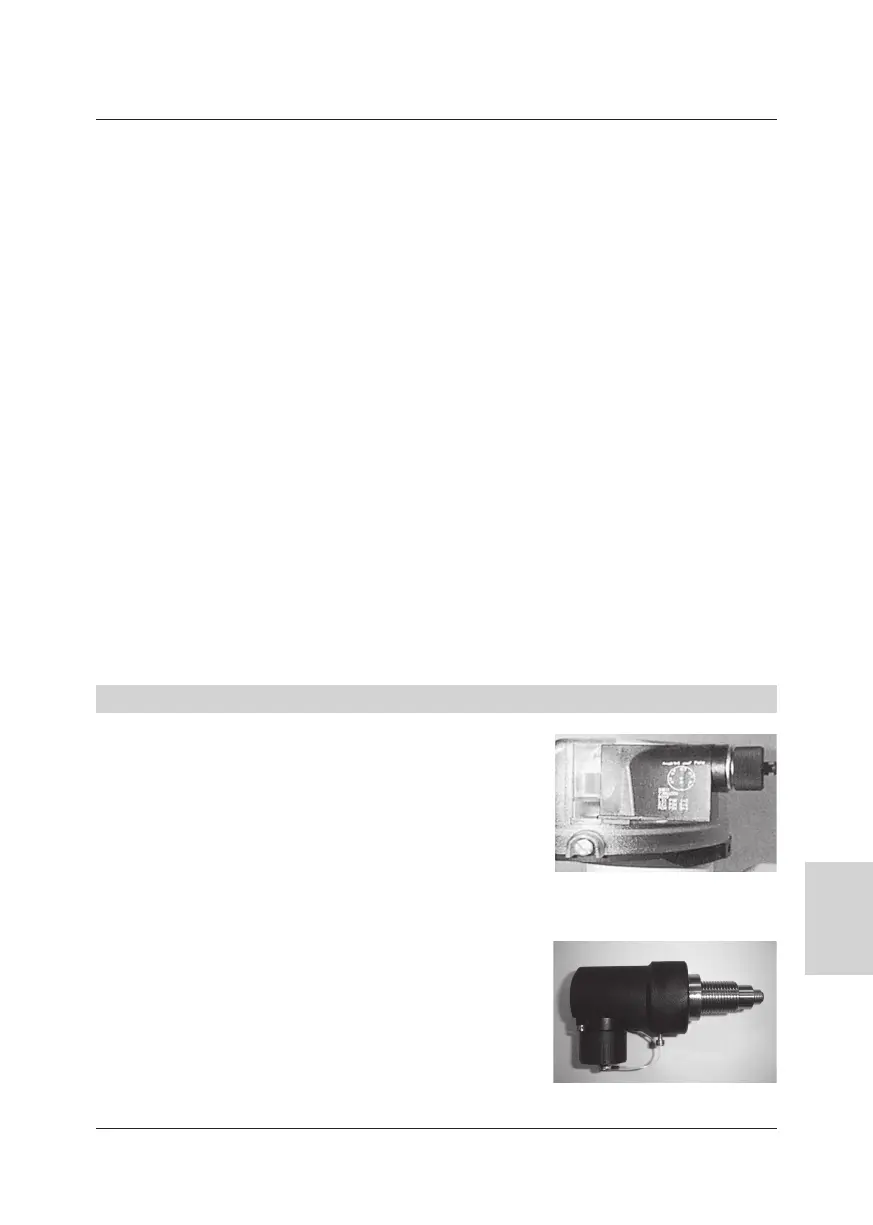

7. Impulsgevers
Voor het afgeven van volume-impulsen aan externe ap-
paratuur (bijv. een volumeherleidingsinstrument) kunnen LF-
impulsgevers type IN-Sxx of IN-W aan de zijkant op de kap
van het telwerk worden gestoken.
Monteer deze impulsgever (zo nodig) als volgt:
– Duw de beide geleiders van de impulsgever IN-S in de
geleidingssleuf op de kap van het telwerk totdat deze
hoorbaar vastklikken (klik).
– Sluit de draden van de stekker aan volgens het aansluit-
schema op de meter/impulsgever.
– Gebruik een afgeschermde kabel naar het externe ap-
paraat.
Voor hogere frequentiebereiken kunt u HF-impulsgevers
(types A1R en A1S) (indien aanwezig) gebruiken. HF-impuls-
gevers zijn drukvast in het huis van de gasmeter geschroefd.
De aansluitstekker is echter verdraaibaar.
