3. Einsatzort
Aus Gründen der Messgenauigkeit ist als Mindestlänge der Einlaufstrecke bei TRZ2 die zwei-
fache Nennweite erforderlich. Bei TRZ2 DN 50 ist eine Einlaufstrecke von ≥ 5 x DN erforderlich.
Die Einlaufstrecke muss als gerades Rohrstück in der gleichen Nennweite wie der Zähler aus-
geführt sein.
Die Länge der Auslaufstrecke beträgt mindestens 1 x DN der gleichen Nennweite.

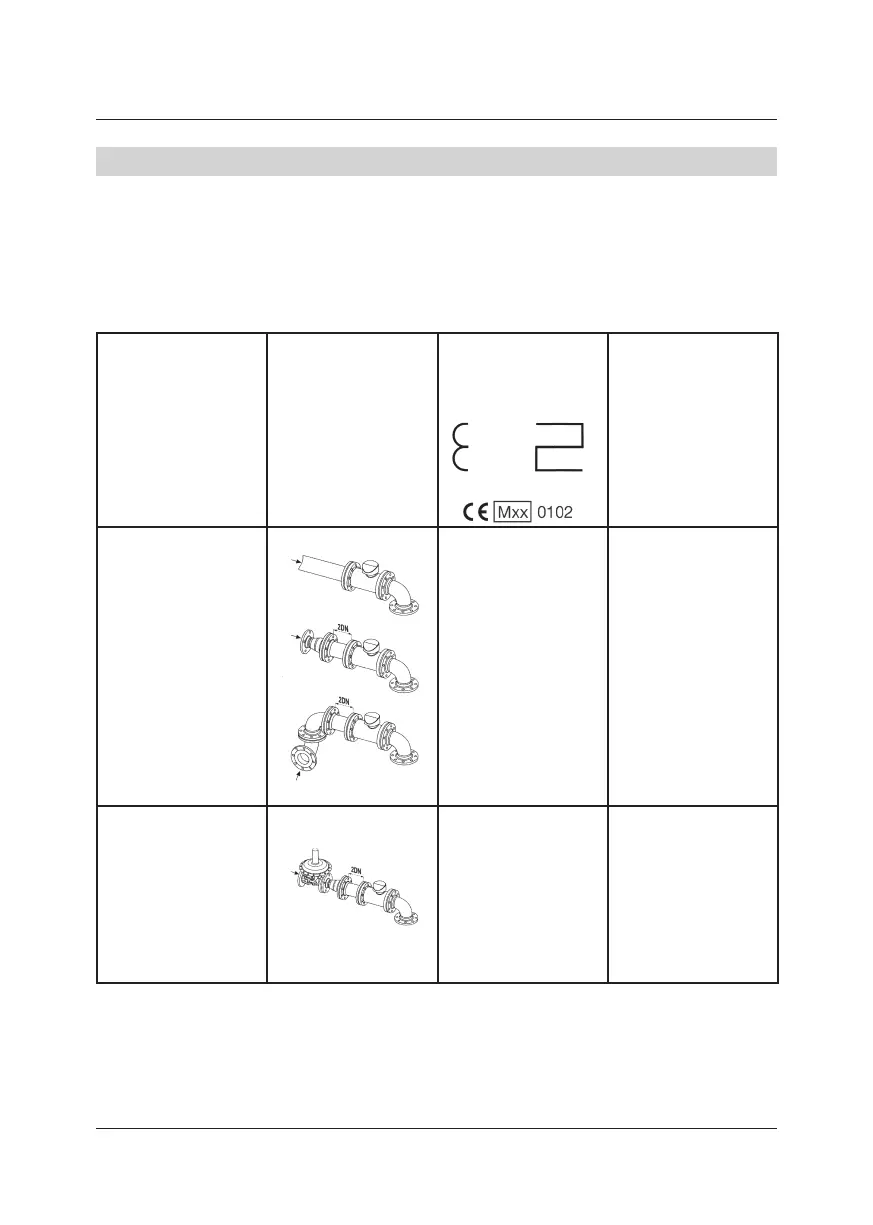

Strömungsstörungen
durch:
Typische
Einlaufstrecken
Rohrleitungsteile im
Abstand von 2D vor
dem Zählereingang
installiert
TRZ2
PTB-Zulassungs-
zeichen
Q
Geringe Störungen
– Einfache Krümmer
– Doppelkrümmer
– Diffusor und
– Kontraktoren
L ≥ 2D
kein Gleichrichter
L ≥ 5D
Starke Störungen
– Gasdruckregelgerät
– andere Drossel-
geräte
L ≥ 2D
kein Gleichrichter
L ≥ 5D
Gleichrichter
wird empfohlen
Wenn Sie …
– Odoriermittel einmischen oder
– Magnetventile verwenden wollen,
sehen Sie diese erst hinter dem Zähler vor. Andernfalls kann das Gerät beschädigt werden.
D97
7.211.17
7. 2 11
97.10
DE-09-MI002-PTB001
