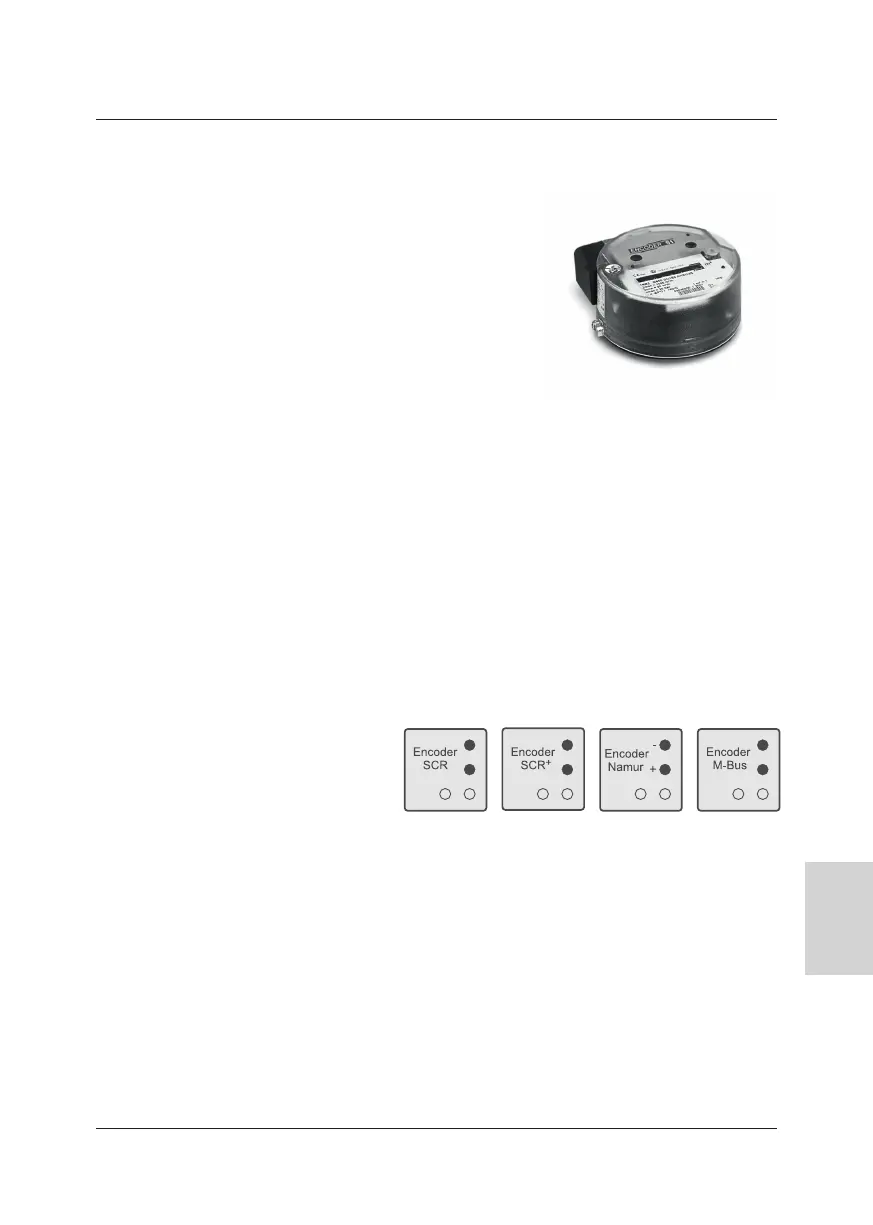

Absoluut ENCODER S1 (optioneel)
– bezit dezelfde eigenschappen als de telwerkkop S1,
– als hoofdtelwerk bij gasmeters inzetbaar,
– als opzetstuk (gevertoestel) bij meters met mechani-
sche uitgang (MI-2) beschikbaar,
– de encoder is geschikt voor aansluiting op een erach-
ter aangesloten hulpapparaat (volumeherleidingsin-
strument, datalogger of bussysteem) op plaatsen waar
ontplofngsgevaarkanheersen(zietabel:Technische
gegevens). Daarvoor moet een op het aansluitkastje
aangesloten apparaat minstens de volgende type-
goedkeuring als bijbehorend hulpmiddel bezitten:
[ Ex ia IIC ] voor uitvoering met Namur interface,
[ Ex ib IIC ] voor uitvoering met SCR/SCR+ interface,
[ Ex nA [ic] IIC ] voor installaties in zone 2 (Namur/SCR/SCR+ interface).
De uitvoering met M-BUS interface heeft geen ATEX-goedkeuring!
Aansluiting van het Absoluut ENCODER S1 opzetstuk op de mechanische uitgang van een
meter
– Steek het opzetstuk met zijn aansluitstomp op de mechanische uitgang van het aandrij-
vende apparaat (bijv. MI-2, let op: stalen plaat van de aansluitstomp verwijderen).
– Beveilig het encoder opzetstuk met de borgbout tegen uittrekken.
– Voor de aan de ijkwet onderworpen toepassing moet de borgbout worden geplombeerd.
Aansluiting van de encoder
– Gebruik voor het aansluiten uit-
sluitend afgeschermde kabels
(DIN EN 60079-14) en let op de
juiste pin-aansluitingen (zie sticker
naast het deksel van het aansluit-
kastje).
– Let bij het aansluiten van een Namur interface op de juiste polariteit van de tweedraad aan-
sluiting. De M-BUS en SCR/SCR+ interface zijn onafhankelijk van de polariteit.
– De mogelijkheid bestaat om een afscherming aan te brengen en met een kabel op de be-
huizing van de meter of op de buisleiding aan te sluiten. Controleer vooraf absoluut of het
gebruikte aardingssysteem wederzijds aarden toelaat (aardleidingen en potentiaalverschillen
van de aarding).
Sticker encoder
