Sie benötigen für die Montage

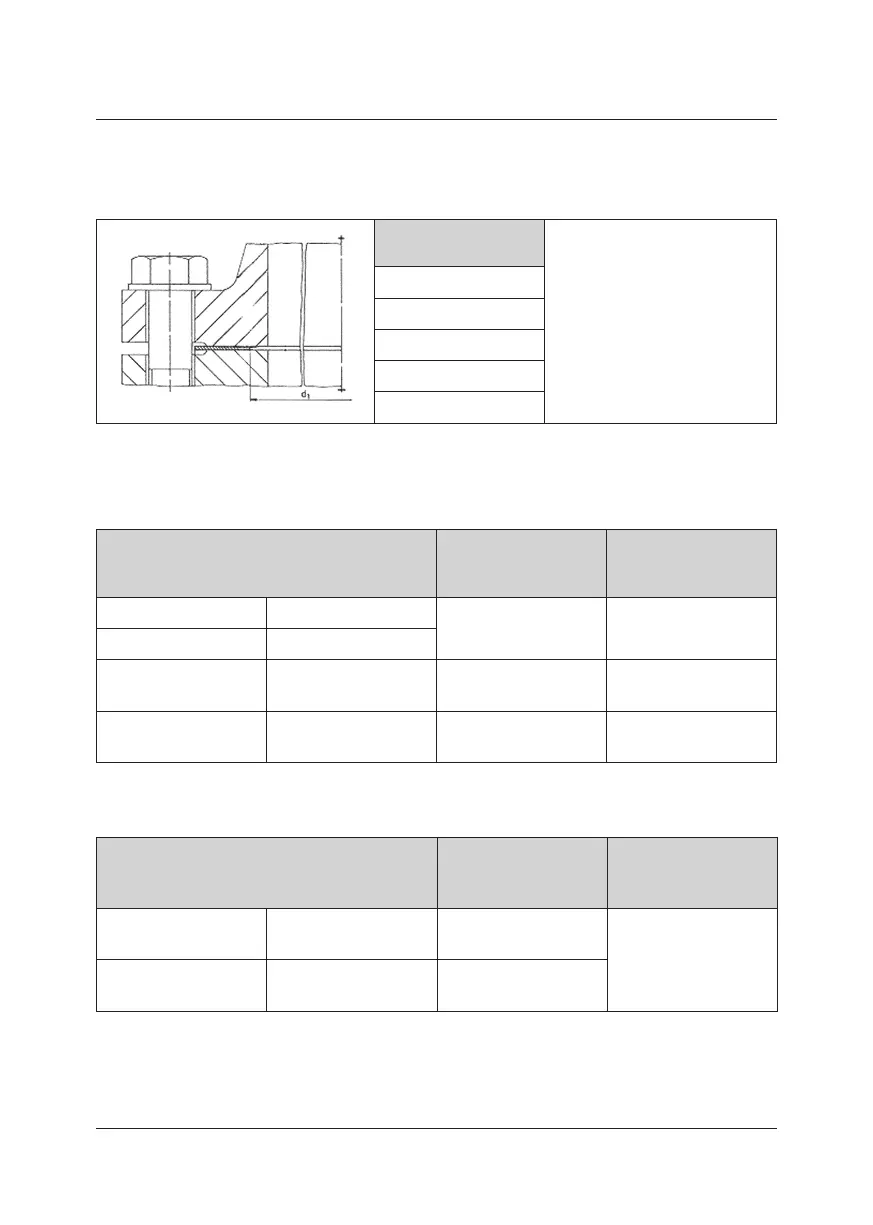

– für die jeweiligen Gase geeignete Dichtungen, z. B. nach folgender Tabelle:
DN d1
(mm)
geeignet sind unter anderem
– Flachdichtungen,
– Spiraldichtungen und
– Kammprolierte Dichtungen
50 62
80 100
100 125
150 178
– für den Betrieb geeignete Verbindungselemente entsprechend folgender Tabellen:
Sechskantschrauben und Muttern für Flansche nach DIN EN 1092-1
Werkstoff / Festigkeitsklasse Einsatzgrenzen Normen
Schraube Mutter
5.6 5
bis 40 bar
bis -10 °C
DIN ISO 4014
DIN ISO 4032
8.8 8
CK 35 CK 35
bis 100 bar
bis -10 °C
DIN 2510
25 Cr Mo4 25 Cr Mo4
bis 100 bar
bis -25 °C
EN 10269
Gewindebolzen mit durchgehendem Gewinde für Flansche nach ASME B 16.5
Werkstoff / Festigkeitsklasse Einsatzgrenzen Normen
Bolzen Mutter
A 193 B6 A 194 Gr. 6 bis 100 bar
bis 0 °C
ASME B 1.1
A 193 B7 A 194 Gr. 2H bis 100 bar
bis -50 °C
Andere gleichwertige Werkstoffe können auch verwendet werden.
