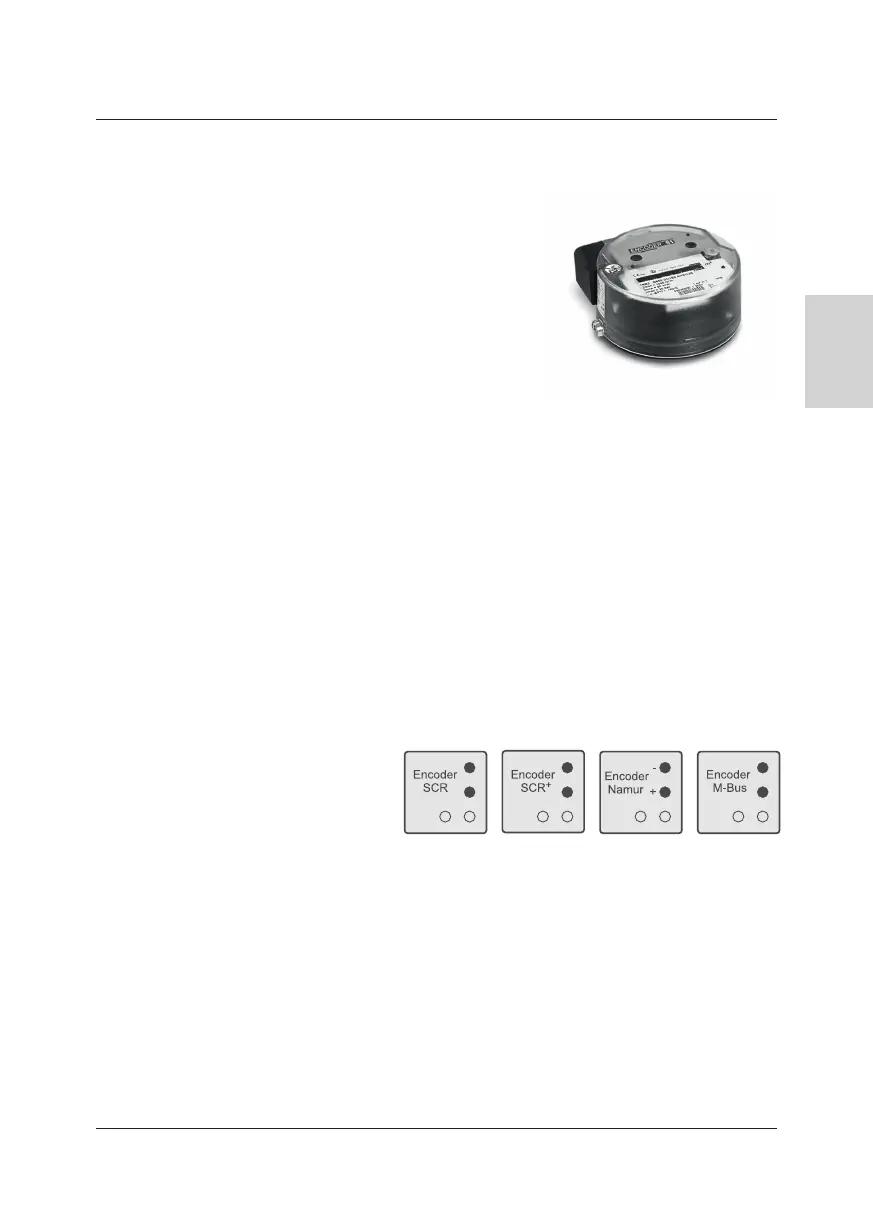

Absolut ENCODER S1 (optional)
– besitzt die gleichen Merkmale wie der Zählwerkskopf
S1,
– als Hauptzählwerk bei Gaszählern einsetzbar,
– als Aufsatz (Gebergerät) bei Zählern mit mechani-
schem Abtrieb (MI-2) verfügbar,
– der Encoder ist geeignet zum Anschluss an ein nach-
geschaltetes Zusatzgerät (Mengenumwerter, Daten-
speicher oder Bus-System) in explosionsgefährdeten
Bereichen (siehe Tabelle: Technische Daten). Dafür
muss ein an der Klemmbox angeschlossenes Gerät
mindestens folgende Zulassung als zugehöriges Be-
triebsmittel besitzen:
[ Ex ia IIC ] für die Ausführung mit Namur-Schnittstelle,
[ Ex ib IIC ] für die Ausführung mit SCR/SCR+-Schnittstelle,
[ Ex nA [ic] IIC ] für Installationen in Zone 2 (Namur/SCR/SCR+-Schnittstelle).
Die Ausführung mit M-BUS-Schnittstelle hat keine ATEX-Zulassung!
Anschluss des Absolut ENCODER S1 Aufsatzes an den mechanischen Abtrieb eines
Zählers
– Stecken Sie den Aufsatz mit seinem Anschlussstutzen an den mechanischen Abtrieb des
antreibenden Gerätes (z. B. MI-2, Achtung: Stahlscheibe des Stutzens entfernen).
– Sichern Sie den Encoder-Aufsatz mit der Sicherungsschraube vor dem Herausziehen.
– Für den eichpichtigen Einsatz muss die Sicherungsschraube plombiert werden.
Anschluss des Encoders
– Verwenden Sie zum Anschluss
nur ein abgeschirmtes Kabel
(DIN EN 60079-14) und achten Sie
auf die richtige Pin-Belegung (siehe
Aufkleber neben dem Deckel der
Klemmbox).
– Achten Sie beim Anschluss der Namur-Schnittstelle auf die richtige Polung des 2-Draht-
Anschlusses. Die M-Bus- und SCR/SCR+-Schnittstelle sind polungsunabhängig.
– Es besteht die Möglichkeit, eine Schirmung aufzulegen und mit einem Kabel an das Ge-
häuse des Zählers oder an die Rohrleitung zu führen. Prüfen Sie vorher unbedingt, ob das
angewendete Erdungssystem ein beidseitiges Erden zulässt (Erdschleifen und Potenzial-
unterschiede der Erdung).
Aufkleber Encoder
