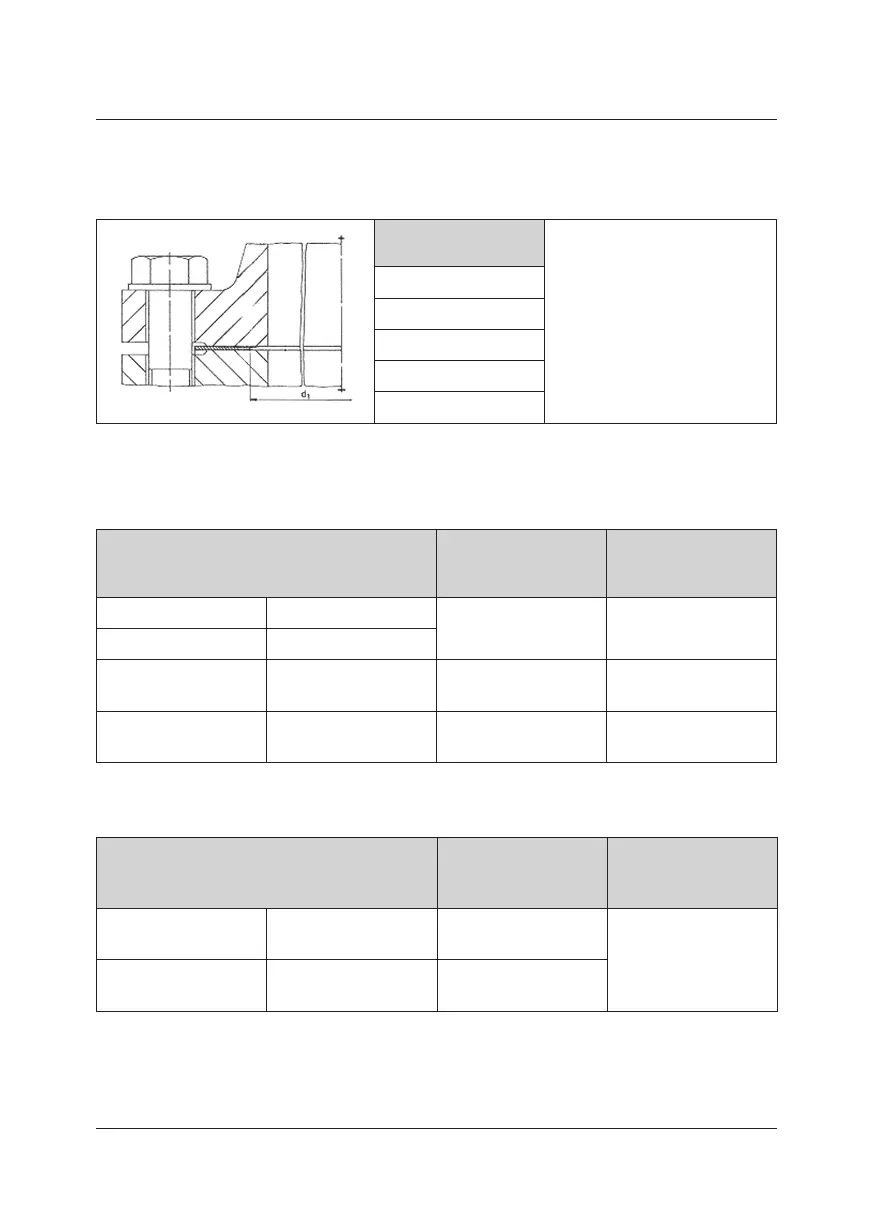

Le montage nécessite
– les joints d’étanchéitéconçuspourlesdifférentsgaz,parex.selonletableausuivant:
DN d1
(mm)
Joints d’étanchéité adaptés
(entreautres):
–jointsplats,
–jointsspiraléset
–jointsstriés
50 62
80 100
100 125
150 178
– des raccordsadaptésaufonctionnementselonlestableauxsuivants:
Vis hexagonales et écrous pour brides selonDINEN1092-1
Matériau/classederésistance Limites d’utilisation Normes
Vis Écrou
5.6 5
jusqu’à40bar
jusqu’à-10°C
DIN ISO 4014
DIN ISO 4032
8.8 8
CK 35 CK 35
jusqu’à100bar
jusqu’à-10°C
DIN 2510
25 Cr Mo4 25 Cr Mo4
jusqu’à100bar
jusqu’à-25°C
EN10269
Boulons filetés avec filetage continu pour brides selon ASME B 16.5
Matériau/classederésistance Limites d’utilisation Normes
Boulon Écrou
A193B6 A194Gr.6 jusqu’à100bar
jusqu’à0°C
ASME B 1.1
A193B7 A194Gr.2H jusqu’à100bar
jusqu’à-50°C
D’autresmatériauxéquivalentspeuventégalementêtreutilisés.
