Elster-Instromet
© Elster GmbH · Reservados todos los derechos · Reservado el derecho a realizar modicaciones 67
Español

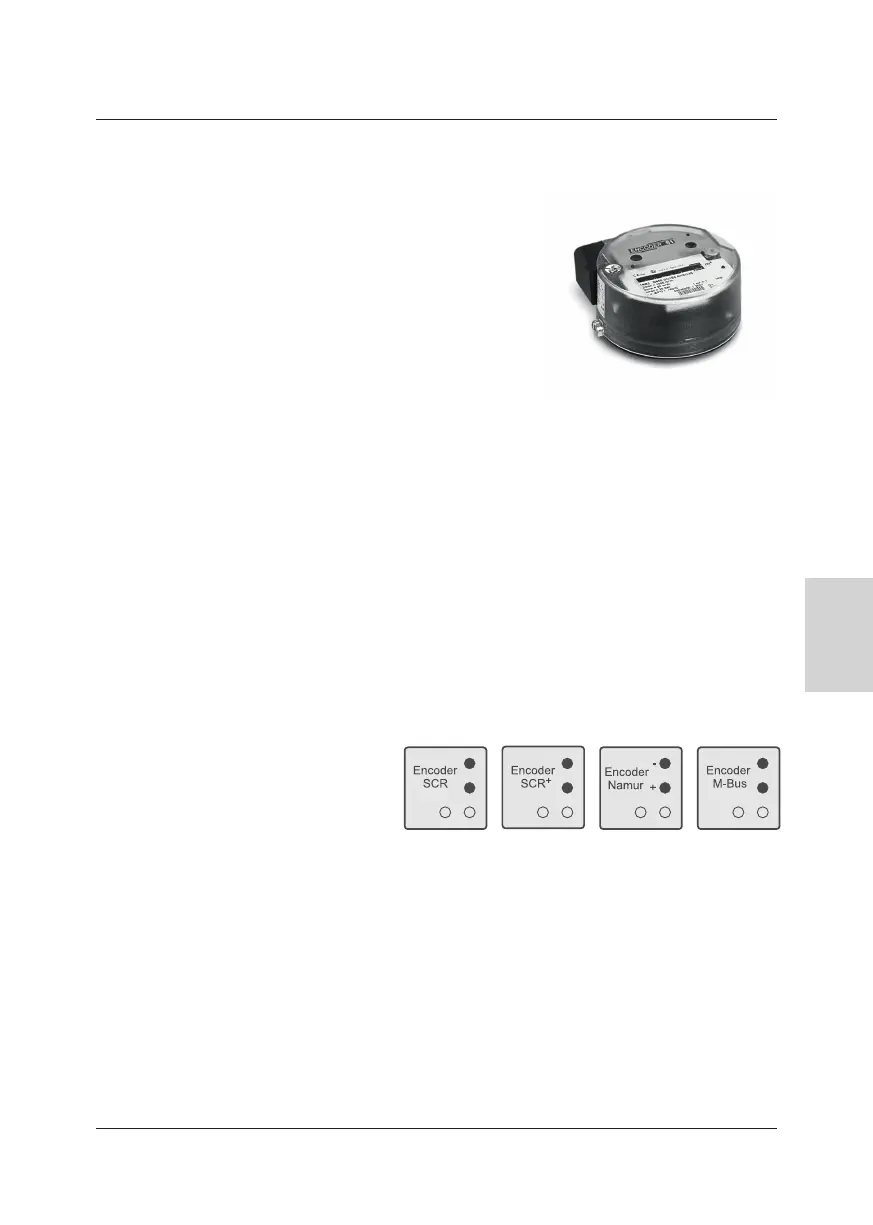

Absolut-ENCODER S1 (opcional)
– posee las mismas características que el cabezal con-
tador S1,
– se puede utilizar como totalizador principal en con-
tadores de gas,
– puede montarse sobre cabezales de arrastre mecánico
(MI-2),
– el encoder es adecuado para la conexión a un apa-
rato adicional conectado a continuación (correctores
de volumen, dataloggers o sistema bus) en atmósferas
potencialmente explosivas (ver tabla: Datos técnicos).
Para ello un aparato conectado a la caja de bornes debe poseer como mínimo la siguiente
aprobación como equipo apropiado:
[ Ex ia IIC ] para la versión con interfaz Namur,
[ Ex ib IIC ] para versión con interfaz SCR/SCR+,
[ Ex nA [ic] IIC ] para instalaciones en la Zona 2 (interfaz Namur/SCR/SCR+).
La versión con interfaz M-BUS no tiene ninguna aprobación ATEX.
Conexión del Absolut-ENCODER S1 sobre un cabezal de arrastre mecánico de un conta-
dor
– Insertar el componente sobrepuesto con su toma de conexión sobre el arrastre mecánico
del cabezal contador (p. ej. MI-2; atención: retirar el disco de acero de la toma).
– Asegurar con el tornillo de retención el encoder sobrepuesto contra su extracción.
– El tornillo de retención se debe precintar para la utilización con calibrado obligatorio.
Conexión del encoder
– Utilizar para la conexión solo cable
blindado (DIN EN 60079-14) y pres-
tar atención a la correcta asigna-
ción de las clavijas (ver etiqueta
adhesiva junto a la tapa de la caja
de bornes).
– Al conectar la interfaz Namur prestar atención a la correcta polaridad de la conexión de
2 hilos. Las interfaces M-Bus y SCR/SCR+ son independientes de la polaridad.
– Existe la posibilidad de realizar un blindaje y conducir un cable al cuerpo del contador o a la
tubería. Es imprescindible comprobar antes si el sistema de puesta a tierra permite poner a
tierra a ambos lados (bucles de tierra y diferencias de potencial de la puesta a tierra).
Español
Etiqueta adhesiva encoder
