EOS Cubo / Cubo Avantgarde - Installation and Operating Instructions EN-11
General safety instructions

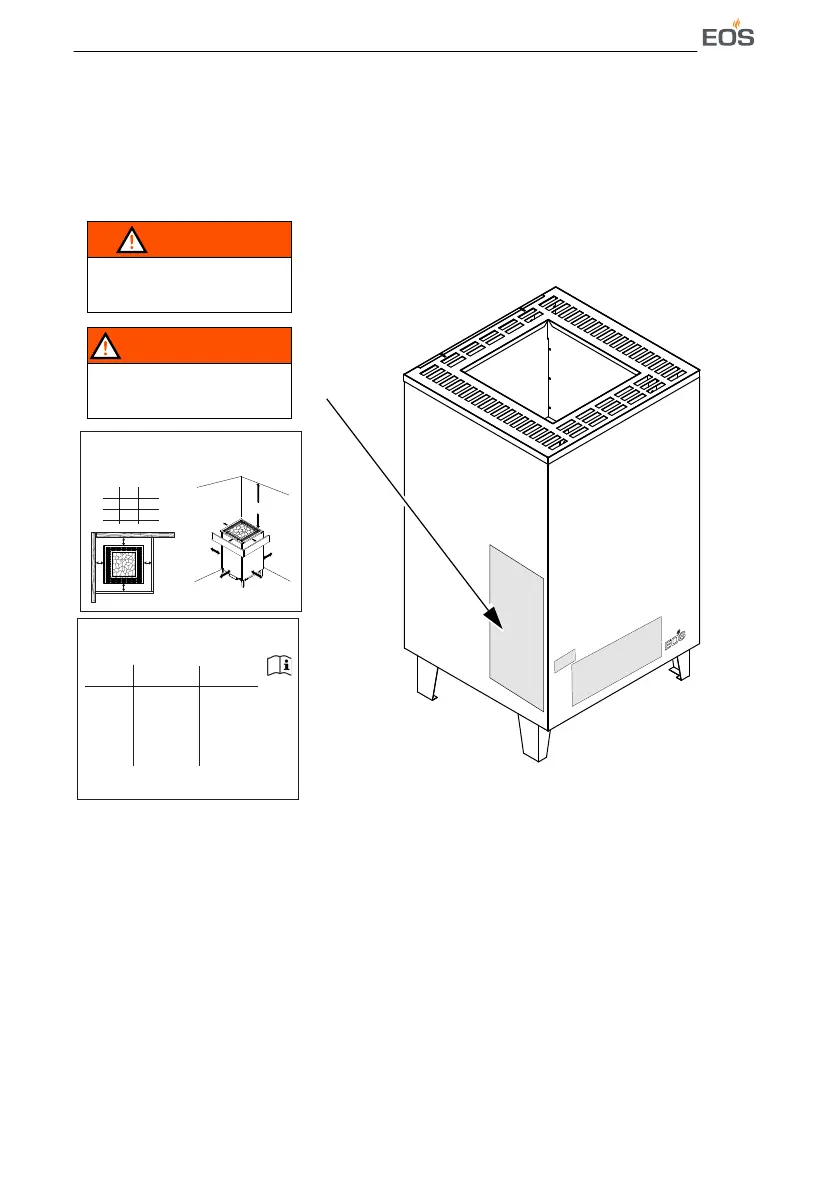

1.3 Heater and cabin labels
The following labels must be attached in accordance with UL 875 – Electric
Dry-Bath Heaters.
Heater – left side
Example: EOS Cubo
WARNING
REDUCE THE RISK OF FIRES
Do Not Install Closer Than 900 mm (or 35,4 inches)
To A Horizontal Surface (Ceiling).
29345271_F38.2_2001xxxx
AVERTISSEMENT
RÉDUIRE LE RISQUE D‘INCENDIE
Ne pas installer à moins de 900 mm (ou 35,4 pouces)
d’une surface horizontale (plafond).
29345265_F38.2 / 2001xxxx
Observe the important additional instructions in the
manual! Suitable for damp location.
Consultez les instructions supplémentaires import-
antes dans le manual! Convient pour un emplace-
ment humide
Print no. 29345297 / 14.22
mm inch
A
B
40
900
1,6
35,4
AA
A
A
A
A
B
A
A
3,7 - 5,3 qm x 1,90 m
39,8 - 57 sq ft x 6,2 ft
4,7 - 7,4 qm x 1,90 m
50,6 - 79,7 sq ft x 6,2 ft
5,8 - 7,9 qm x 1,90 m
62,4 - 85 sq ft x 6,2 ft
7,4 - 9,5 qm x 1,90 m
79,7 - 102,3 sq ft x 6,2 ft
35 x 5 cm
1,2 x 0,2 ft
35 x 6 cm
1,2 x 0,2 ft
35 x 6 cm
1,2 x 0,2 ft
35 x 7 cm
1,2 x 0,3 ft
Cabin volume
Volumes de cabine
Heater output
Puissance du poêle
Print no. 2934 5298 / 14.22
FOR SUPPLY CONNECTIONS USE ONLY COPPER WIRE CABLE SUITABLE FOR AT
LEAST 90 °C.
POUR LES CONNEXIONS ÉLECTRIQUES PREVOIR UN CABLAGE DE CUIVRE
RÉSISTANT AU MOINS À 90° C .
Location of control unit in a dry area /
Emplacement de l’unité de commande dans une zone sèche
EmoTec USA/CAN D/H
Minimum ventilation
Ventilation minimale
7,5 kW
9,0 kW
10,5kW
12,0 kW
