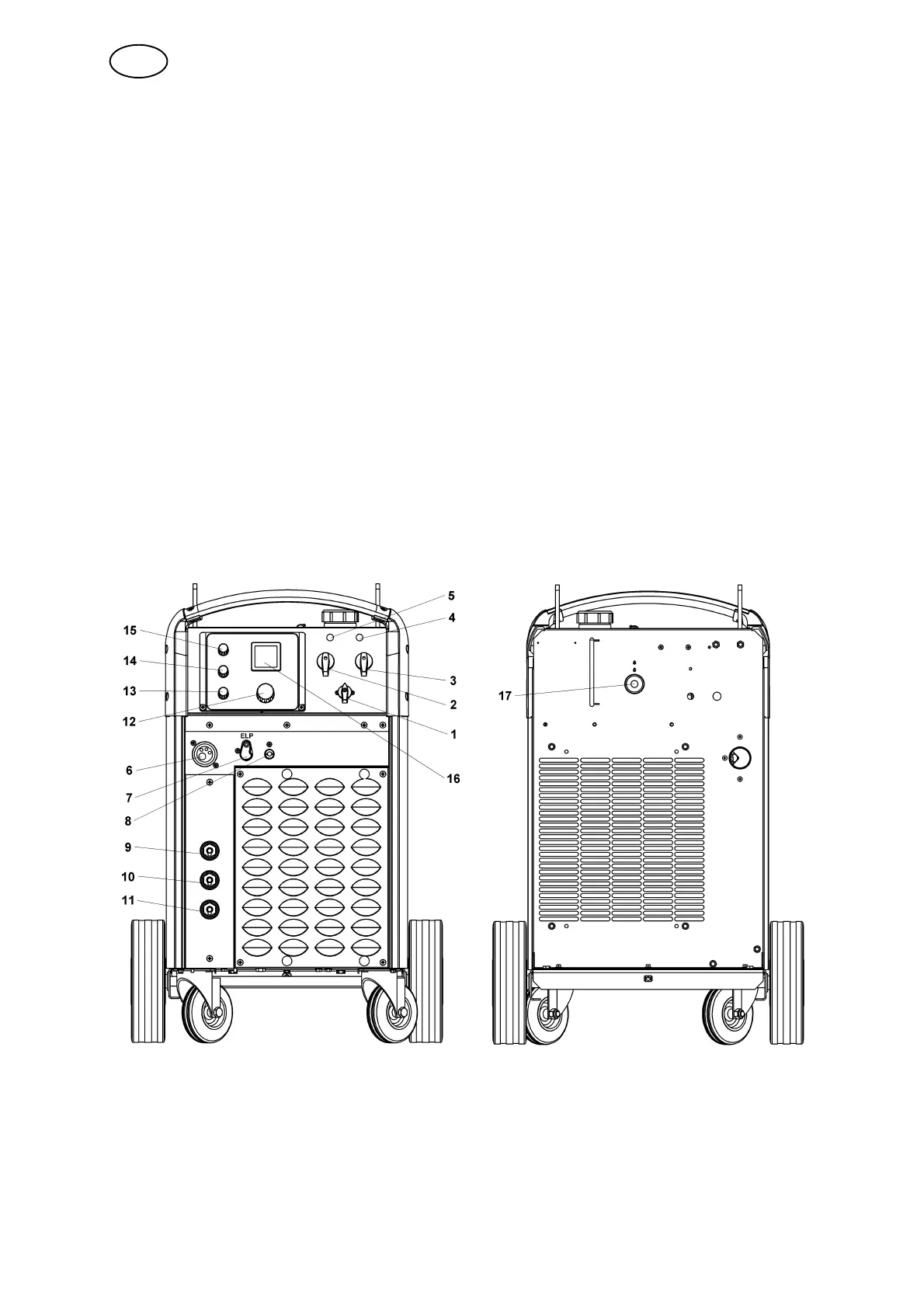

6.1 Appareils de contrôle et connexion
ESABMig C420w/C420
1 Interrupteur principal 10 Connexion pour câble de retour (–),
inductance moyenne
2 Commutateur de réglage de tension
grossier
11 Connexion pour câble de retour (–),
basse inductance
3 Commutateur de réglage de tension fin 12 Bouton de réglage de la vitesse du dévidoir
4 Témoin lumineux blanc – alimentation ON 13 Interrupteur 2 temps / 4 temps
5 Témoin lmunineux orange, surchauffe et
manque de fluide réfrigérant*
14 Interrupteur pour démarrage progressif
OFF/ON
6 Connexion pour pistolet de soudage 15 Bouton de réglage du temps de burn–back
7 Raccord BLEU, avec ELP** pour le liquide
de refroidissement du pistolet de soudage
16 Écran (affichage numérique) disponible
comme accessoire, voir page 238
8 Connexion ROUGE pour eau de refroidisse-
ment venant du pistolet de soudage
17 Capteur de débit d’eau, disponible comme
accessoire, voir page 238
9 Connexion pour câble de retour (–),
haute inductance
* Indique la perte de liquide de refroidissement uniquement en cas d’utilisation du Capteur de débit
d’eau, voir point 6.2.4
** ELP = ESAB Logic Pump, voir point 6.2.3.
