6.1 Aansluitingen en bedieningsorganen

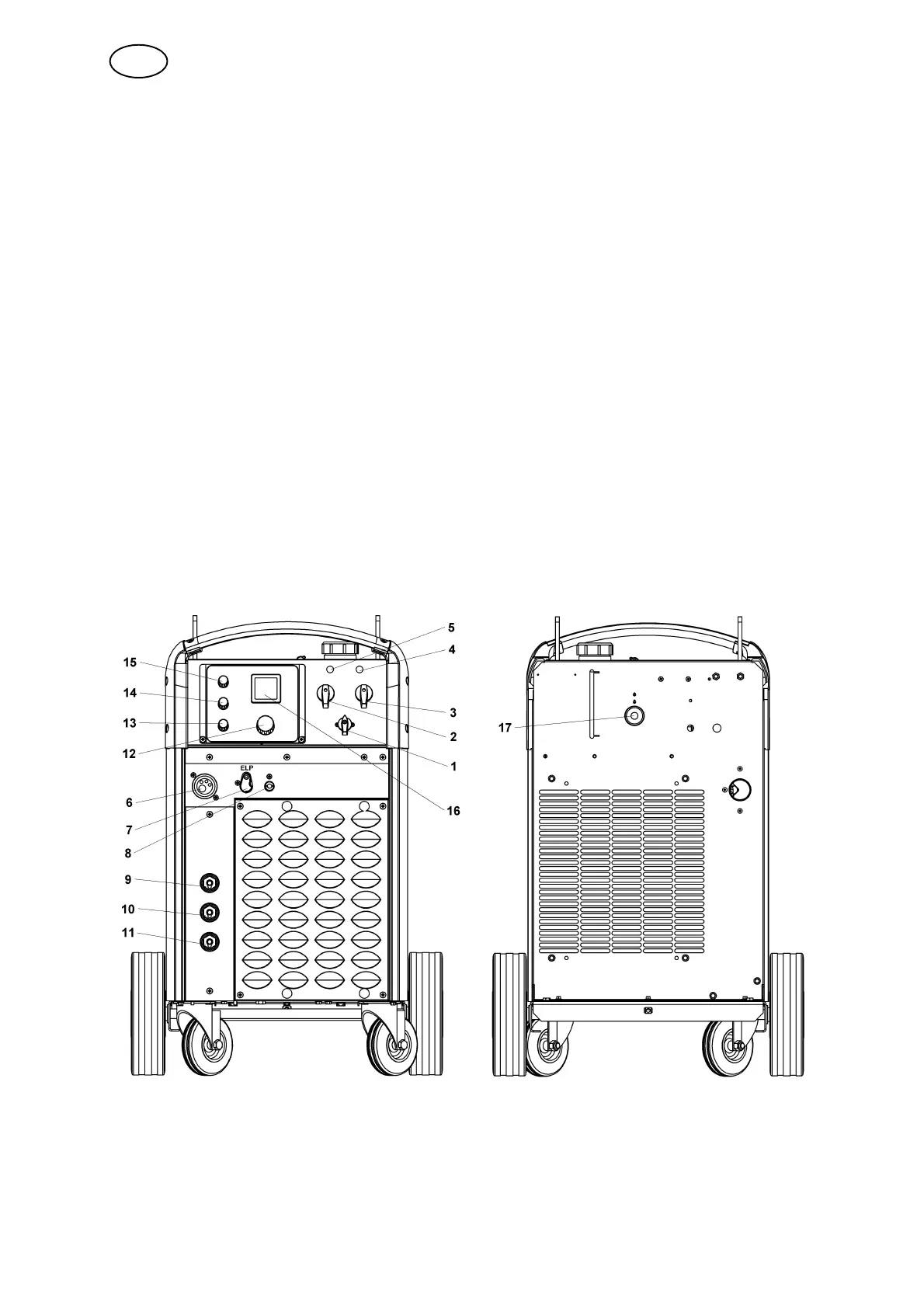

ESABMig C420w/C420
1 Voedingsschakelaar 10 Aansluiting voor aardkabel (–)
medium ampèrage
2 Schakelaar, grove afstelling 11 Aansluiting voor aardkabel (–)
laag ampèrage
3 Schakelaar, fijne afstelling 12 Knop voor instelling van de draadaanvoers-
nelheid
4 Wit indicatielampje – Stroombron AAN 13 Schakelaar voor 2–takt / 4–takt
5 Oranje indicatielampje, oververhitting en ver-
lies van koelmiddel*
14 Schakelaar voor kruipstart UIT / AAN
6 Aansluiting voor lastoorts 15 Knop voor instellen van nabrandtijd
7 BLAUWE aansluiting, met ELP** voor koel-
middel naar de lastoorts
16 Display (digitale meters) is een accessoire,
zie pagina 238
8 RODE aansluiting voor koelwater van
lastoorts
17 Waterstroombeveiliging is een accessoire,
zie pagina 238
9 Aansluiting voor aardkabel (–)
hoog ampèrage
*Geeft verlies van koelmiddel aan, alleen als de waterstroombeveiliging wordt gebruikt, zie punt 6.2.4
** ELP = ESAB Logic Pump, zie 6.2.3.
