ESAB Mig C420 - Anschlüsse und Bedienelemente

– 86 –
C420g

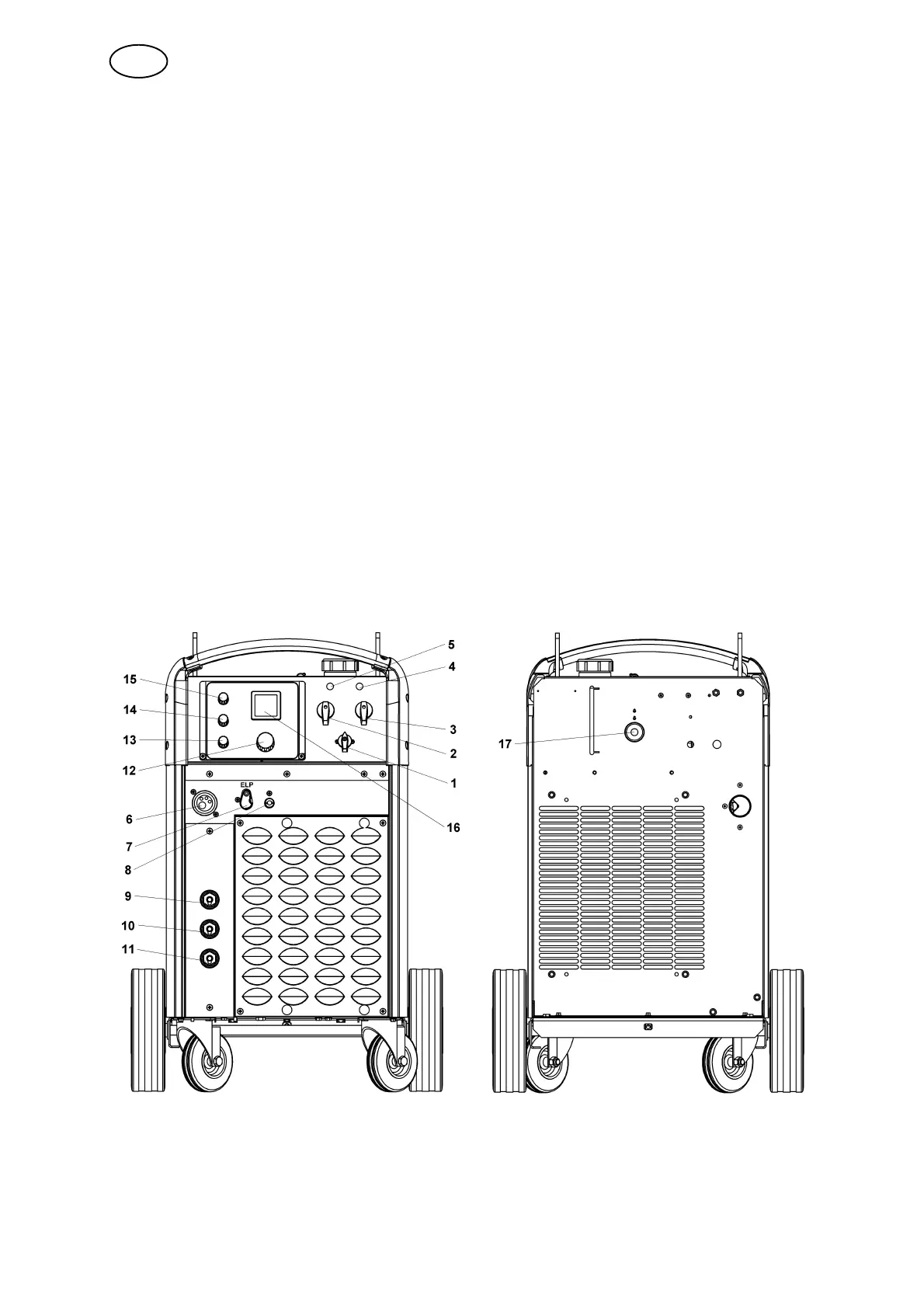

6.1 Anschlüsse und Bedienelemente
ESABMig C420w/C420
1 Schalter für Netzspannung 10 Anschluss für Rückleiterkabel (–),
mittlere Drosselung
2 Spannungsstufenschalter, groß 11 Anschluss für Rückleiterkabel (–),
niedrige Drosselung
3 Spannungsstufenschalter, fein 12 Drehknopf zur Einstellung der Drahtvor-
schubgeschwindigkeit
4 Weiße Anzeigelampe, Netzspannung EIN 13 Umschalter für 2–Takt/4–Takt
5 Orangefarbene Anzeigelampe, Überhitzung
und Kühlwasserausfall*
14 Umschalter für Anschleichen AUS/EIN
6 Anschluss für Schweißpistole 15 Drehknopf zur Einstellung der Nachbrenn-
zeit
7 Anschluss BLAU mit ELP** für Kühlwasser
zur Schweißpistole
16 Display (digitale Einheit) als Zubehör erhält-
lich, siehe Seite 238
8 Anschluss ROT für Kühlwasser
von Schweißpistole
17 Wasserdurchflußwächter (als Zubehör),
siehe Seite 238
9 Anschluss für Rückleiterkabel (–),
hohe Drosselung
* Anzeige für Kühlwasserausfall nur bei Verwendung von Durchflusswächtern, siehe Punkt 6.2.4.
**ELP = ESAB Logic Pump, siehe Punkt 6.2.3.
