– 41 –
C420n

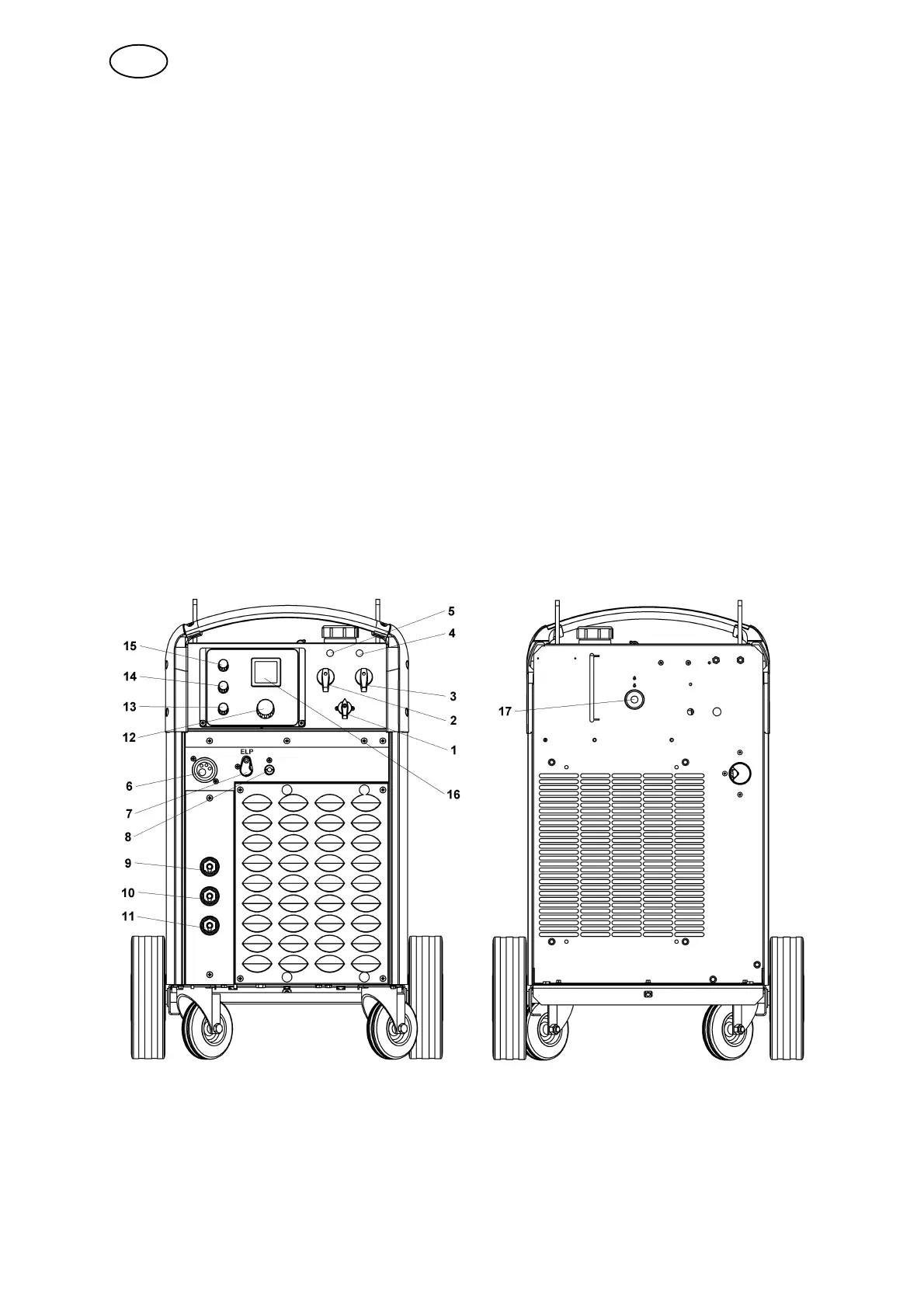

6.1 Tilkoplinger og kontrollorganer
ESABMig C420w/C420
1 Strømbryter for nettspenning 10 Tilkopling for jordingskabel (–),
middels induktans
2 Bryter, grov regulering 11 Tilkopling for jordingskabel (–),
lav induktans
3 Bryter, fin regulering 12 Ratt for innstilling av trådmatehastighet
4 Hvit indikasjonslampe, nettspenning PÅ 13 Ratt for 2–takt/4–takt
5 Oransje indikasjonslampe, overoppheting
og kjølevannsbortfall*
14 Ratt for krypstart AV/PÅ
6 Tilkopling for sveisepistol 15 Ratt for innstilling av etterbrenntid
7 Tilkopling BLÅ, med ELP** for kjølevann til
sveisepistol
16 Display (digitalt instrument) er tilbehør,
se side 238
8 Tilkopling RØD, for kjølevann fra
sveisepistol
17 Vann–strømningsvakten er tilbehør,
se side 238
9 Tilkopling for jordingskabel (–),
høy induktans
* kjølevannsbortfall vises bare ved bruk av strømningsvakt, se punkt 6.2.4
**ELP = ESAB Logic Pump, se punkt 6.2.3.
NO
