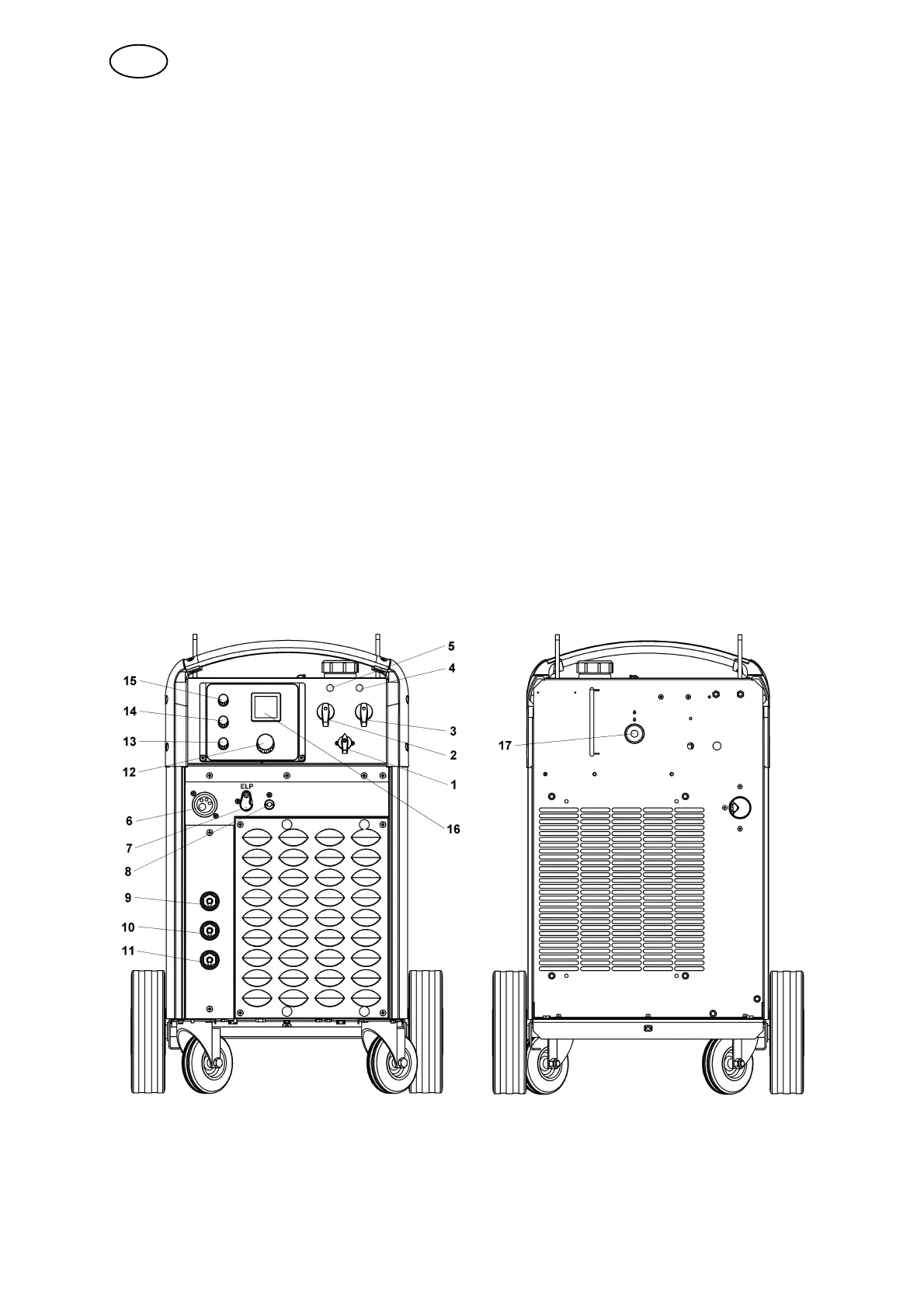

6.1 Ligações e dispositivos de controlo
ESABMig C420w/C420
1 Interruptor de alimentação principal 10 Ligação para o cabo de retorno (–),
indutância média
2 Comutador, regulação grossa 11 Ligação para o cabo de retorno (–),
indutância baixa
3 Comutador, regulação fina 12 Botão para definir a velocidade de alimen-
tação do fio
4 Lâmpada sinalizadora, máquina ligada 13 Interruptor para 2 tempos / 4 tempos
5 Lâmpada de aviso laranja, sobreaqueci-
mento e perda de liquido de refrigeração*
14 Interruptor para desligar (OFF)/ligar (ON) o
início da fluência
6 Ligação para a pistola de soldar 15 Botão para definir o tempo de ”burnback”
7 Ligação AZUL com ELP** para refrigerante
para a pistola de soldar
16 O visor (medidores digitais) é um acessório,
ver na página 238
8 Ligação VERMELHO para a água de arre-
fecimento proveniente da pistola de soldar
17 A sensor de fluxo de água é um acessório,
ver na página 238
9 Ligação para o cabo de retorno (–),
indutância elevada
* Indica perda de líquido de refrigeração, só quando se utiliza a protecção do fluxo de água, ver
ponto 6.2.4
** ELP = ESAB Logic Pump, ver ponto 6.2.3.
