ESAB Mig C420 - Liitännät Ka Valvontalaitteet

– 56 –
C420x

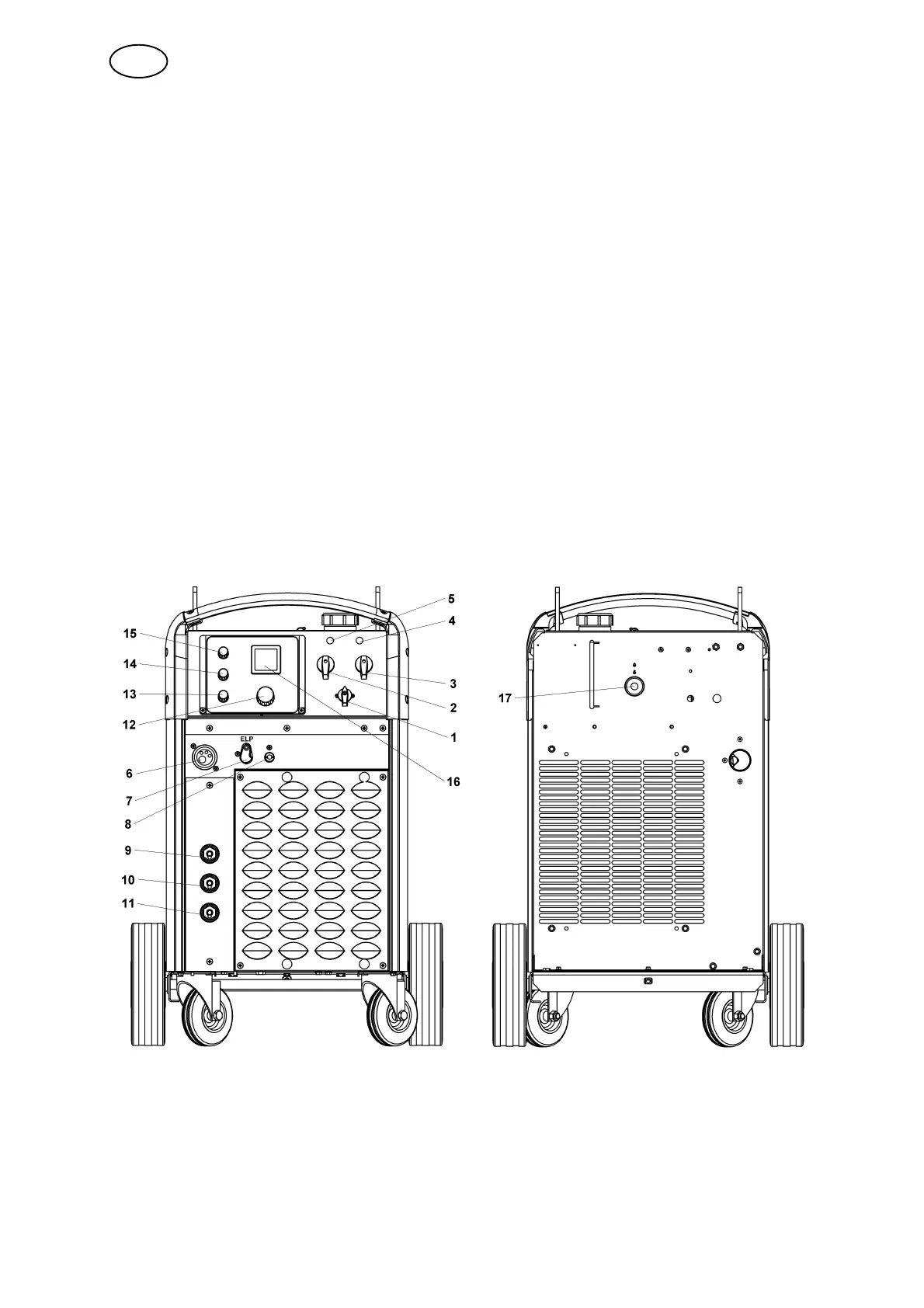

6.1 Liitännät ka valvontalaitteet
ESABMig C420w/C420
1 Virtakytkin 10 Maadoituskaapelin (–) liitäntä,
keskikokoinen induktanssi
2 Induktanssiulosotto karkeaan säätöön 11 Maadoituskaapelin (–) liitäntä,
pieni induktanssi
3 Induktanssiulosotto tarkkaan säätöön 12 Säätöpyörä langansyöttönopeuden säätä-
mistä varten
4 Valkoinen merkkivalo, virta PÄÄLLÄ 13 2–vaihe/ 4–vaihe –katkaisin
5 Oranssi merkkivalo, ylikuumeneminen ja
jäähdytysveden kiertohäiriö*
14 Ryömintäkäynnistyksen katkaisin PÄÄLLE/
POIS
6 Hitsauspistoolin liitäntä 15 Säätöpyörä jälkipaloajan säätämistä varten
7 SININEN liitäntä, hitsauspistooliin meneväl-
le jäähdytysnesteelle, varustettu ELP**:llä
16 Näyttö (digitaalimittari) on lisävaruste,
katso sivu 238
8 PUNAINEN liitäntä hitsauspistoolista tule-
valle jäähdytysnesteelle
17 Vesivirtavahti (on lisävaruste),
katso sivu 238
9 Maadoituskaapelin (–) liitäntä,
suuri induktanssi
* Jäähdytysnesteen kiertohäiriön ilmaisu toimii vain virtausvahtia käytettäessä, katso kohta 6.2.4
**ELP = ESAB Logic Pump, katso kohta 6.2.3.
