ESAB Mig C420 - Tilslutninger Og Kontrolmuligheder

– 26 –
C420d

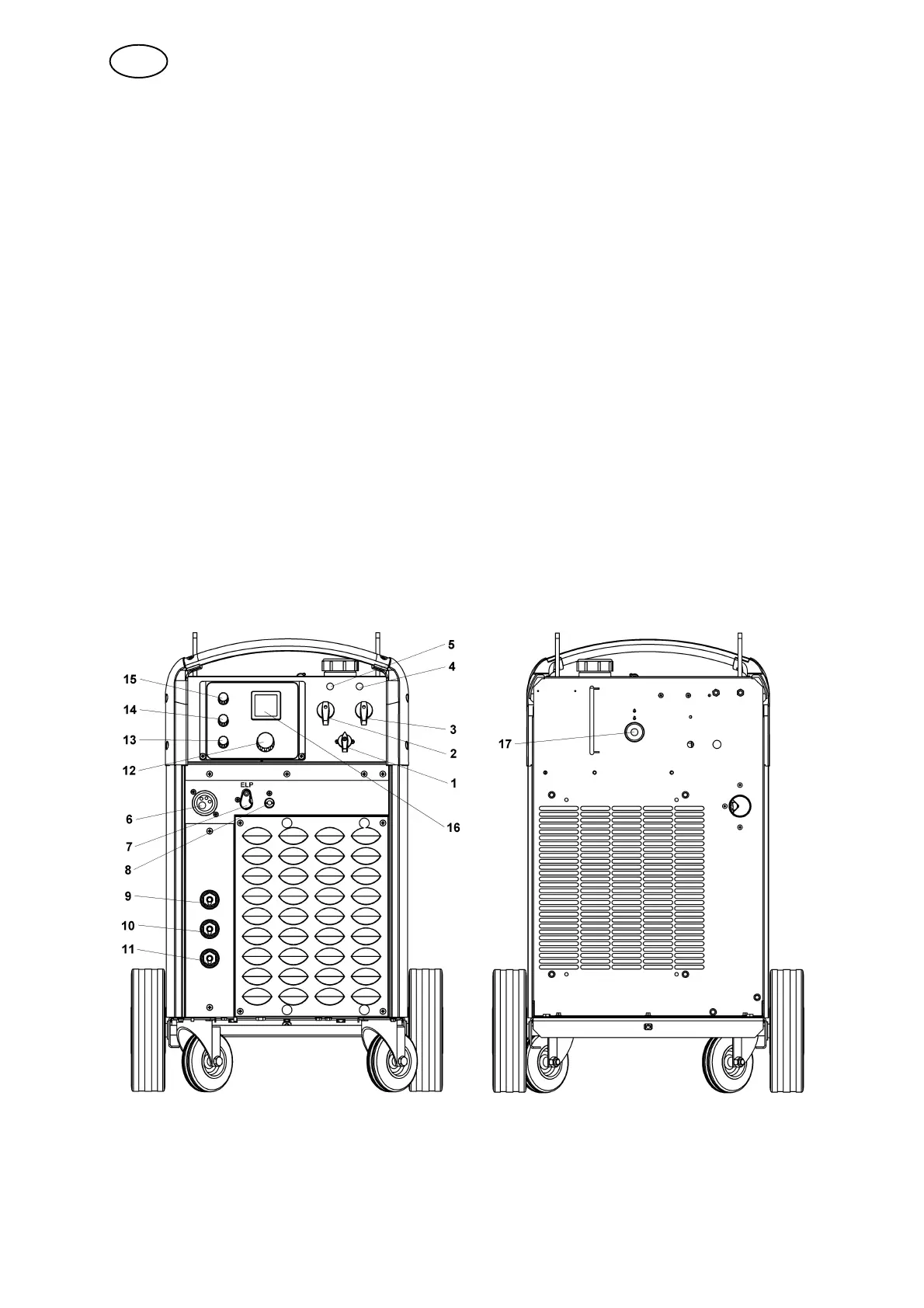

6.1 Tilslutninger og kontrolmuligheder
ESABMig C420w/C420
1 Strømafbryder for netspænding 10 Tilslutning af returkabel (–),
medium induktans
2 Omskifter, for grovregulering
(svejsespanding)
11 Tilslutning af returkabel (–),
lav induktans
3 Omskifter, for finregulering
(svejsespanding)
12 Drejeknap til indstilling af trådfremførings-
hastighed
4 Hvid kontrollampe, netspænding er TILS-
LUTTET
13 Omkobler til 2–takt / 4–takt
5 Orange kontrollampe, overophedning og
kølevandssvigt*
14 Drejeknap for krybestart FRA/TIL
6 Tilslutning af svejsepistol 15 Drejeknap til indstilling af efterbrændingstid
7 Tilslutning BLÅ, med ELP** af kølevand til
svejsepistol
16 Display (digitalt instrument) er tilbehør, se
side 238
8 Tilslutning RØD, af kølevand
fra svejsepistol
17 Flowkontrol for kølevand er tilbehør,
se side 238
9 Tilslutning af returkabel (–),
høj induktans
* Visning af kølevandssvigt sker kun ved brug af flowkontrol, se punkt 6.2.4
**ELP = ESAB Logic Pump se punkt 6.2.3.
DK
