– 87 –
C420g
ESABMig C420sw/C420s

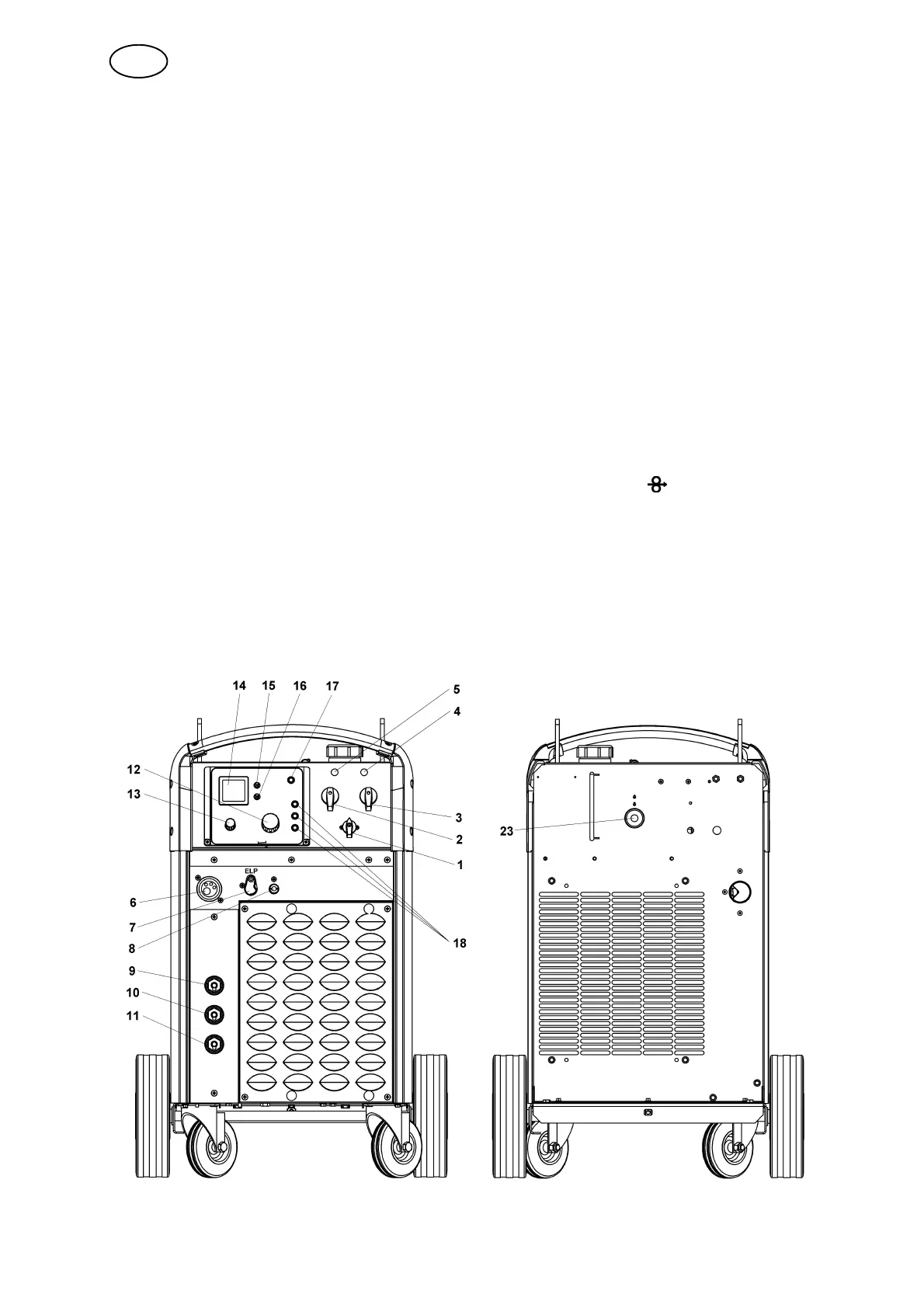

1 Schalter für Netzspannung 13 Drehknopf der Punktschweißung – ON/OFF
und der Zeiteinstellung (0,5 – 4 sec)
2 Spannungsstufenschalter, groß 14 Digitaldisplay der Schweißparameter
3 Spannungsstufenschalter, fein 15 Displayschalter V oder A
4 Weiße Anzeigelampe, Netzspannung
EIN
16 Displayschalter – m/min oder mm
5 Orangefarbene Anzeigelampe, Überhit-
zung und Kühlwasserausfall*
17 Signallampe der Synergiesteuerung
6 Anschluss für Schweißpistole 18 Anzeige des empfohlenen Drosselanschlusses
(–) maximale/mittlere/minimale Induktivität
7 Anschluss BLAU mit ELP** für Kühl-
wasser zur Schweißpistole
19 Schalter von ”Synergy”– ON/OFF und der Mat-
erialien/Gasauswahl
8 Anschluss ROT für Kühlwasser
von Schweißpistole
20 Drehknopf zur Drahtdurchmesserauswahl
9 Anschluss für Rückleiterkabel (–),
hohe Drosselung
21 Drehknopf zur Einstellung der
Drahtrückbrandzeit
10 Anschluss für Rückleiterkabel (–),
mittlere Drosselung
22 Umschalter für 2–Takt / / 4–Takt
11 Anschluss für Rückleiterkabel (–),
niedrige Drosselung
23 Wasserdurchflußwächter (als Zubehör),
siehe Seite 238
12 Drehknopf zur Einstellung der Drahtvor-
schubgeschwindigkeit/
Lichtbogenlängenkorrektur
* Anzeige für Kühlwasserausfall nur bei Verwendung von Durchflusswächtern, siehe Punkt 6.2.4.
**ELP = ESAB Logic Pump, siehe Punkt 6.2.3.
DE
