– 12 –
C420s
ESABMig C420sw/C420s

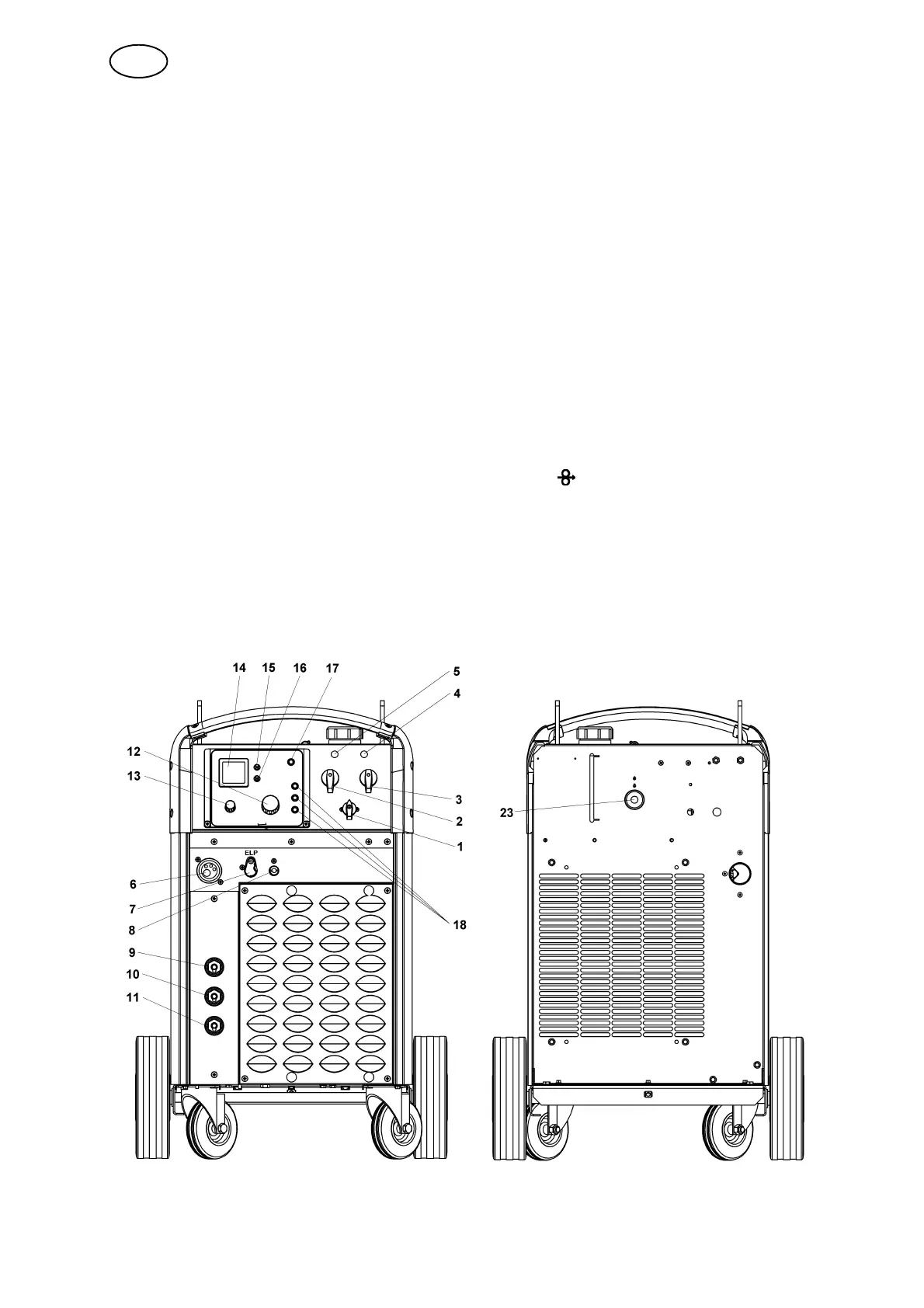

1 Elkopplare för nätspänning 13 Punktsvetsning ON–OFF samt tid-
sinställning
2 Stegomkopplare, grovinställning 14 Digital V/A display
3 Stegomkopplare, fininställning 15 Val av spännings– eller strömvisning
4 Vit indikeringslampa, nätspänning TILL 16 Val av visning i m/min
5 Indikeringslampa vid överhettning och förlo-
rad kylförmaga*
17 Indikatorlampa för visning av synergiläge
6 Anslutning för svetspistol 18 Indikatorlampor för rekommenderad polari-
tet samt övriga parametrar
7 Anslutning BLÅ med ELP** för kylvatten till
svetspistol
19 Omkopplare för synergi off/+ förprogram-
merade tråd–gas–kombinationer
8 Anslutning RÖD för kylvatten
från svetspistol
20 Val av tråddiameter
9 Anslutning för återledarkabel (–),
hög induktans
21 Inställning av efterbrinntid
10 Anslutning för återledarkabel (–),
medium induktans
22 2–takt / / 4–takt
11 Anslutning för återledarkabel (–),
låg induktans
23 Vattenflödesvakt
(Extra tillbehör. Se sid. 238)
12 Finjustering av parameterinställning
* Indikering av kylvattenbortfall sker endast vid använding av flödesvakt, se punkt 6.2.4
**ELP = ESAB Logic Pump se punkt 6.2.3.
SE
