3.0 INSTALLATION
3.1 EMPLACEMENT
Plusieurs facteurs doivent être pris en considération avant de
choisir un endroit d’installation. Il est important que l’endroit
d’installation permette à l’air de facilement circuler à travers
l’appareil an de permettre le refroidissement de l’appareil et
minimiser l’exposition à la saleté et aux poussières pouvant
pénétrer dans l’appareil. Il devrait y avoir au moins 18 pouces
d’espace d’accès non limité entre le côté de l’appareil et les
panneaux arrière et l’obstruction la plus près an de permettre
la circulation de l’air à travers la génératrice.
3.2 INSTALLATION DE LA POIGNÉE
Le Multimaster 300/300X est expédié tout assemblé, à
l’exception de la poignée avant, laquelle est installée de façon
inversée an de faciliter le transport. L’assemble de la poignée
comprend deux pattes de xation et une barre de retenue.
Pour installer la poignée dans la bonne position, suivez les
étapes suivantes :
A. Enlevez les deux vis à tôle des pattes de xation se trouvant
de chaque côté de l’assemblage de la poignée avant. Voir
la gure 3A.
B. Enlevez l’assemble de la poignée avant et retournez-la
avec les pattes de xation. Cela permettra d’orienter
la poignée comme il se doit. Rattachez les pattes de
xation en utilisant les vis à tôle que vous avez enlevées
à l’étapeA. Voir la gure 3B.

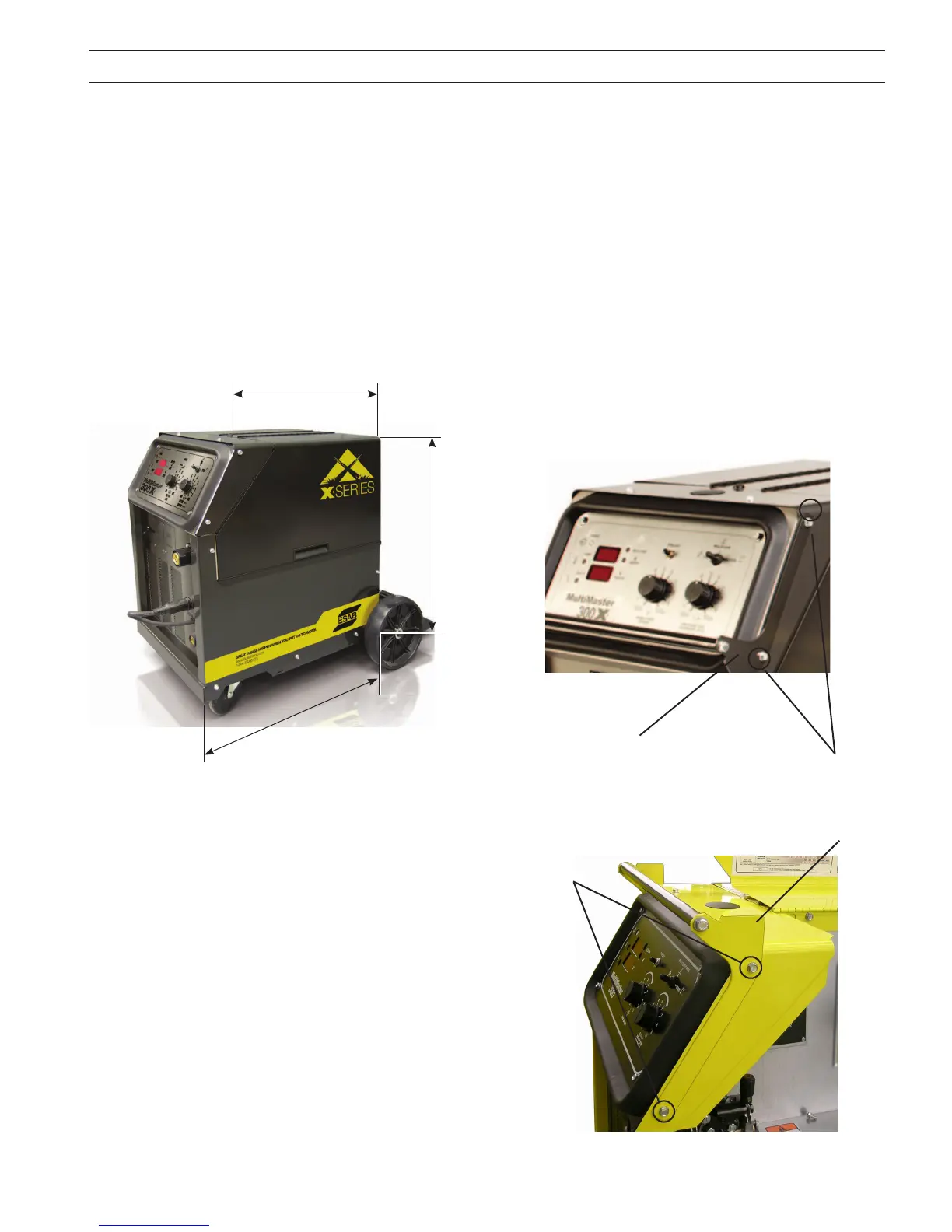

Figure 2 – Dimensions
20”
32”
42”
vis à tôle
L’endroit d’installation doit permettre le retrait facile du boîtier
de l’appareil an de pouvoir facilement en eectuer l’entretien.
Installer ou placer un dispositif de ltrage aura pour eet de
réduire le volume d’entrée d’air et, par le fait même, aura pour
eet de faire surchauer les composants internes. La garantie
sera annulée si un dispositif de ltrage est utilisé.
Figure 3B – Installation de la poignée
SECTION 3 INSTALLATION
vis à tôle
Figure 3A – Enlèvement de l’assemblage de la poignée
patte de xation de la poignée
patte de xation de la poignée
