ESAB Multimaster 300X User Manual

57

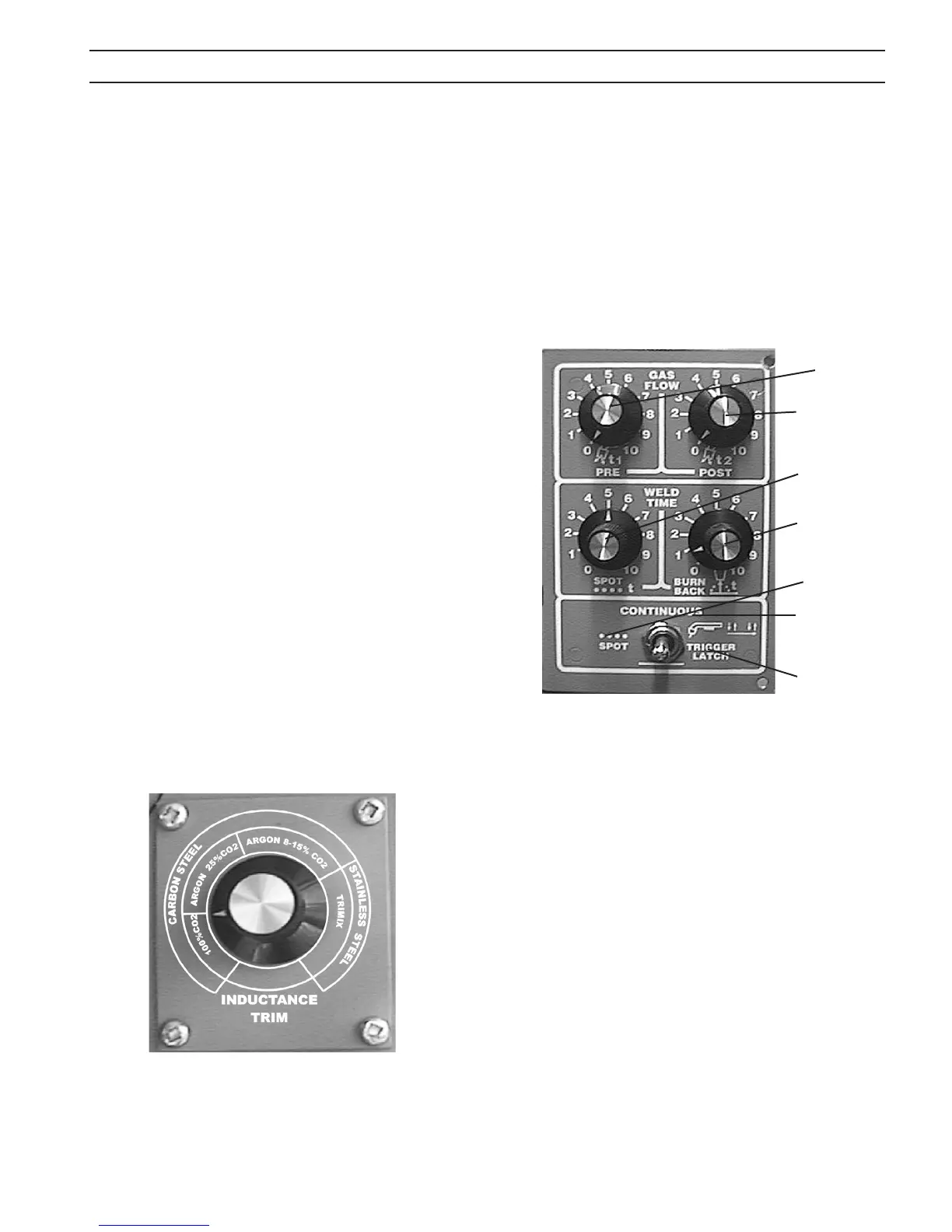

Figure 14 – Commande de réglage d’inductance
Figure 15 – Prédébit/postdébit/soudage par points/
anticollage
sélecteur
continu activé
verrou de la
gâchette activé
soudage par
points activé
compteur
de durée du
soudage par
points
compteur
de durée du
prédébit
compteur
de durée du
postdébit
compteur
de durée
d’anticollage
4.2 COMMANDES FACULTATIVES
4.2.1 COMMANDE DE RÉGLAGE D’INDUCTANCE
(FACULTATIVE) NP- 0558002888 (gure 14)
L’inductance sert à optimiser le fonctionnement de l’arc à court-
circuit en en changeant l’augmentation du courant de chaque
court-circuit. Ceci aide au mouillage du cordon de soudure
ainsi qu’à stabiliser l’arc tout en réduisant l’accumulation
d’éclaboussures. Il est FORTEMENT RECOMMANDÉ d’utiliser
cette commande à inductance an d’optimaliser le rendement
du soudage à l’arc court avec le l d’acier inoxydable.
La COMMANDE DE RÉGLAGE D’INDUCTANCE est située à
l’intérieur du compartiment de la bobine, directement au-
dessus du moteur du dévidoir et à la gauche de la commande
du réglage d’anticollage. Le cadran de sélection « facilement
réglable » est étalonné par le l en alliage (d’acier carboné et
d’acier inoxydable) et par le gaz de protection :
100% CO
2
argon – 25% CO
2
argon – 8 à 15% CO
2
Trimix (mélange d’hélium non tachant)
The short circuiting Mig arc performance will change from a
Lorsque l’opérateur tourne le cadran vers la droite, la fonction
de court-circuitage à haute-fréquence et à arc pénétrant à un
court-circuitage à fréquence basse et à arc doux qui produit
moins d’éclaboussures. Le rendement peut varier selon le
gaz de protection, le diamètre du l et l’alliage en utilisation.
D’autres gaz et alliages peuvent aussi être optimisés avec cette
commande. L’opérateur peut régler cette commande selon ses
spécications d’applications de soudage personnelles.
4.2.2 PRÉDÉBIT/POSTDÉBIT/SOUDAGE PAR POINTS/
ANTICOLLAGE
A. Prédébit/postdébit – La commande de PRÉDÉBIT sert
à régler l’intervalle de temps pendant lequel le gaz de
protection s’écoulera avant que le l commence à se
dévider (de 0 à 1,5 secondes). La commande de POSTDÉBIT
sert à régler l’intervalle de temps pendant lequel le gaz de
protection continuera à s’écouler une fois que le soudage
est arrêté (de 0 à 7,5 secondes).
B. Réglage de temps pour le soudage par points – Cette
commande, contrôlée par un détecteur de courant, sert à
régler la durée du soudage par points, de 0 à 5 secondes.
Le compteur ne démarre que lorsque le courant est détecté
an d’assurer des résultats constants.
C. Compteur de durée d’anticollage – Voir la section 4.1.11
D. Sélecteur de soudage par points – Lorsque le commuta-
teur à bascule est réglé à la position « SPOT » (position
gauche), le compteur de soudage par points « SPOT » est
activé et la durée du soudage par points est contrôlée par
le cadran « SPOT WELD TIMER ».
E. Sélecteur continu « CONTINUOUS » - Lorsque le commu-
tateur à bascule est réglé à la position « CONTINUOUS »
(position du milieu), le soudage continu jusqu’à ce que
la gâchette du pistolet Mig soit relâché.
F. Position de verrouillage de la gâchette « TRIGGER LOCK »
(position droite), le procédé de soudage commence quand
on appuis sur la gâchette. Une fois que le procédé est en
fonction, on peut relâcher la gâchette sans interrompre
l’opération de soudage. Pour arrêter ce procédé, il faut
appuyer sur la gâchette une seconde fois. Cette commande
permet une opération de soudage continue sans besoin
d’appuyer sur la gâchette continuellement.
SECTION 4 FONCTIONNEMENT
(FACULTATIF) NP- 0558002889 (gure 15)
Cette commande facultative est installée à la place de la
commande d’anticollage standard à l’intérieur du compartiment
de la bobine. Une description du module suit :
