3.3 CONNEXIONS D’ENTRÉE ÉLECTRIQUES
Afin d’offrir un moyen sécuritaire et pratique de couper
tout le courant d’alimentation de l’appareil, il est fortement
recommandé d’ajouter un sectionneur au circuit d’alimentation
de l’appareil.
Avant d’alimenter l’appareil, débranchez le ou utilisez
« le système de verrouillage de l’équipement ». Si les
connexions doivent être faites à partir d’un sectionneur,
ce dernier devrait être verrouillé à l’aide d’un cadenas en
position « OFF ». Si la connexion doit être faite à partir
d’une boîte de fusibles, enlevez les fusibles et fermez et
verrouillez le couvercle à l’aide d’un cadenas.
3.3.1 EXIGENCES ÉLECTRIQUES DE L’ENTRÉE
Les exigences quant à la tension d’alimentation primaire sont
indiquées sur la plaque indicatrice de l’appareil. La source
d’alimentation est conçue pour être utilisée avec une tension
monophasée de 208/230 vca à 50/60 Hz ou avec une tension
monophasée de 230/460/575 vca à 50/60 Hz.
3.3.2 FICHE D’ALIMENTATION
Le câble d’alimentation est fourni avec une che d’alimentation.
La che s’adapte à une prise de 250 V, 50 A conformément à la
conguration NEMA 6-50R (pour les modèles de 208/230vca
seulement).
La prise devrait être branchée par un électricien à un
sectionneur ou disjoncteur muni de ses propres fusibles.
Ce sectionneur ou disjoncteur peut être branché soit à un
système monophasé, soit à deux conducteurs triphasés. Un
troisième conducteur assurant la mise à terre doit être branché
entre le sectionneur et la prise.
La borne étiquetée GRD est branchée à la masse de
l’appareil de soudage et n’est là que pour la mise à la
terre. Elle doit être branchée à une mise à la terre able.
Ne branchez pas un conducteur figurant sur la borne
étiquetée GRD à une des bornes de L1 ou L2 car cela aura
pour résultat de causer à la masse de l’appareil de soudage
de devenir alimentée.
3.4 RÉGLAGE DE LA TENSION (Figure 4)
La plaquette des bornes pour le réglage de la tension est
située dans la boîte à outils du côté gauche de l’appareil.
Sortant de l’usine, le Multimaster 300/300X est conguré
pour la tension connectable la plus élevée. Si vous utilisez les
autres tensions d’entrée, les liens sur la plaquette des bornes
(TB) à l’intérieur de l’appareil doivent être repositionnés pour
la tension d’entrée appropriée. Voir les gures 4A à 4E pour
les congurations pour une tension d’entrée de 60 Hz. Pour
avoir accès à la plaquette des bornes, ouvrez le panneau
d’accès du côté gauche. Pour changer la tension, suivez les
étapes suivantes :
A. Enlevez SEULEMENT la vis située à gauche et ouvrez le
panneau en plexiglas.
B. Réglez les barreaux de cuivre à la tension primaire
voulue.
C. Refermez le panneau et revissez la vis en place.

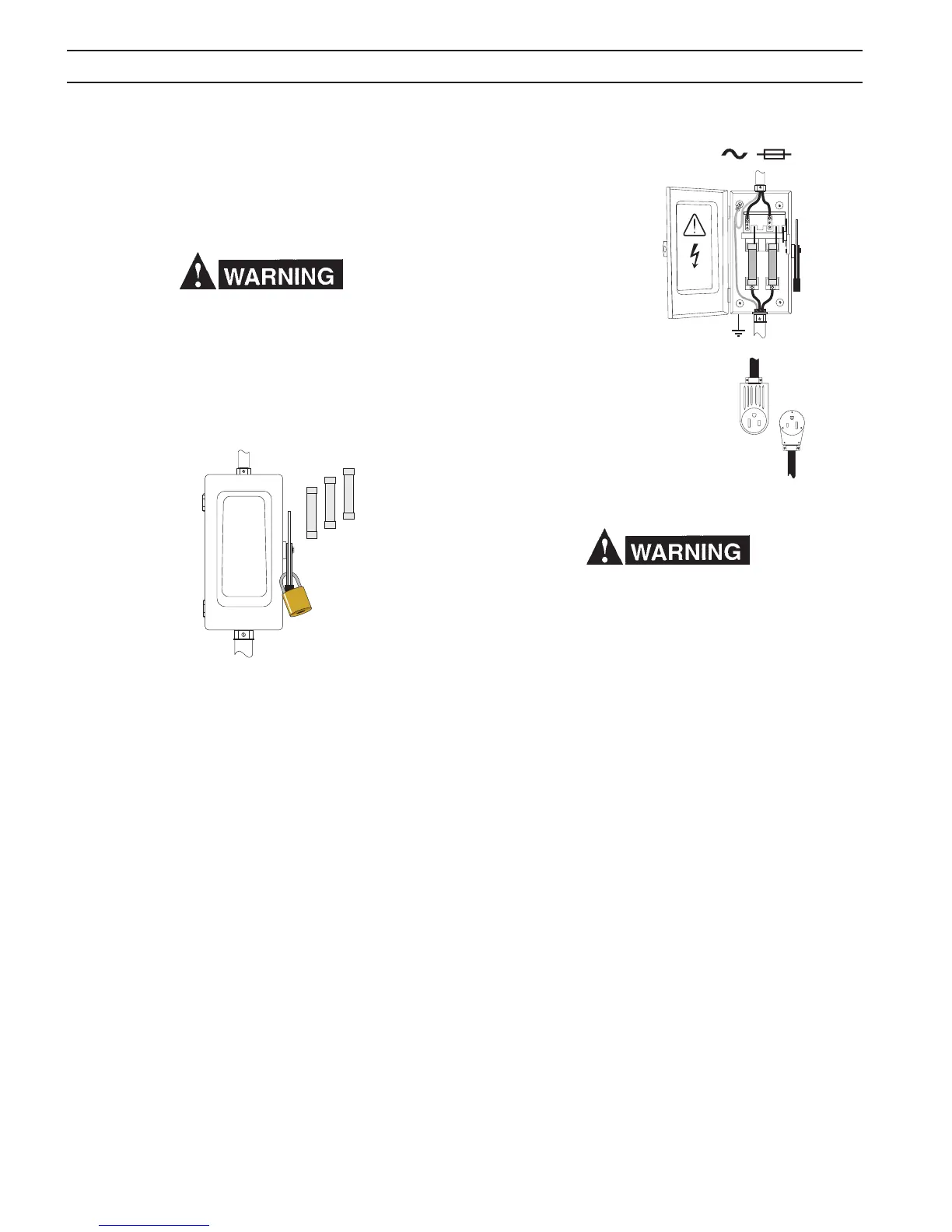

Installation typique –
La boîte de sectionneur
de courant, la prise et la
che fournis à l’utilisateur
SECTION 3 INSTALLATION
