55
4.0 FONCTIONNMENT
Observez toutes les gles de curité concernant la
ventilation, le feu et autres variables pour le soudage à
l’arc, telles quindiquées au début du manuel, à la section
Précautions de sécurité.
4.1 COMMANDES STANDARDS
4.1.1 INTERRUPTEUR ET INDICATEUR LUMINEUX
DE MISE EN MARCHE
Linterrupteur principal est sit en haut et à gauche du panneau
avant. Cet interrupteur met en marche le transformateur
principal, les circuits des commandes et l’indicateur lumineux
de mise en marche « ON ». (gures 12 et 13)
4.1.2
INDICATEUR LUMINEUX DE DÉFECTUOSITÉ (gure 12)
Cet indicateur est conçu pour un usage à venir et n’a pas de
fonction actuelle.
4.1.3 INDICATEUR LUMINEUX DE TEMPÉRATURE (gure 12)
Cet indicateur s’allume en cas de surchaue du Multimaster
300/300X. Un surchauage peut être causé par un régime
d’utilisation excessif ou par une surintensi de courant.
Lorsqu’il y a un surchauage, l’appareil se ferme et vous devez
le laisser se refroidir avant de reprendre votre travail. L’appareil
se remettra en marche automatiquement une fois qu’il aura
atteint une température de fonctionnement sécuritaire.
4.1.4 SÉLECTEUR DE PROCÉDÉ (gure 12)
Le sélecteur de procédé à trois positions est sitdans la partie
surieure droite du panneau avant. Ce sélecteur indique lequel
des procédés (Mig, Tig ou électrode enrobée) est en fonction.
4.1.5 CONNEXIONS DE SOUDAGE SECONDAIRE
Les bornes de sortie secondaire, POS (+) et NÉG (-) sont dans
la partie inférieure droite du panneau avant, directement
au-dessus du connecteur de pistolet NAS Mig (gure 13).
Voir les sections 4.4, 4.5 et 4.6 pour les guides dinstallation
d’applications spéciques.
4.1.6 INDICATEURS NUMÉRIQUES (WFS, AMPÈRES
ET TENSION)
Les indicateurs numériques situés au côté gauche du panneau
avant sont multifonctionnels selon le procédé de soudage.
4.1.7 SOUDAGE MIG
En fonction Mig, les indicateurs numériques montrent la vitesse
d’entraînement du l préglée quand le bouton « PRESET »
est sélectionné. Une fois l’opération de soudage commencée,
l’indicateur achera la moyenne de la tension et du courant de
soudage sur l’écran surieur et l’écran inrieur respectivement.
Les indicateurs sont équipés d’un circuit de « MAINTIEN » qui sert
à moriser les conditions de soudage lectionnées. Après
que l’opération de soudage soit terminée, les dernières lectures
de la tension et su soudage resteront achées pour une durée
de 10 secondes avant de se remettre à « 0 ».

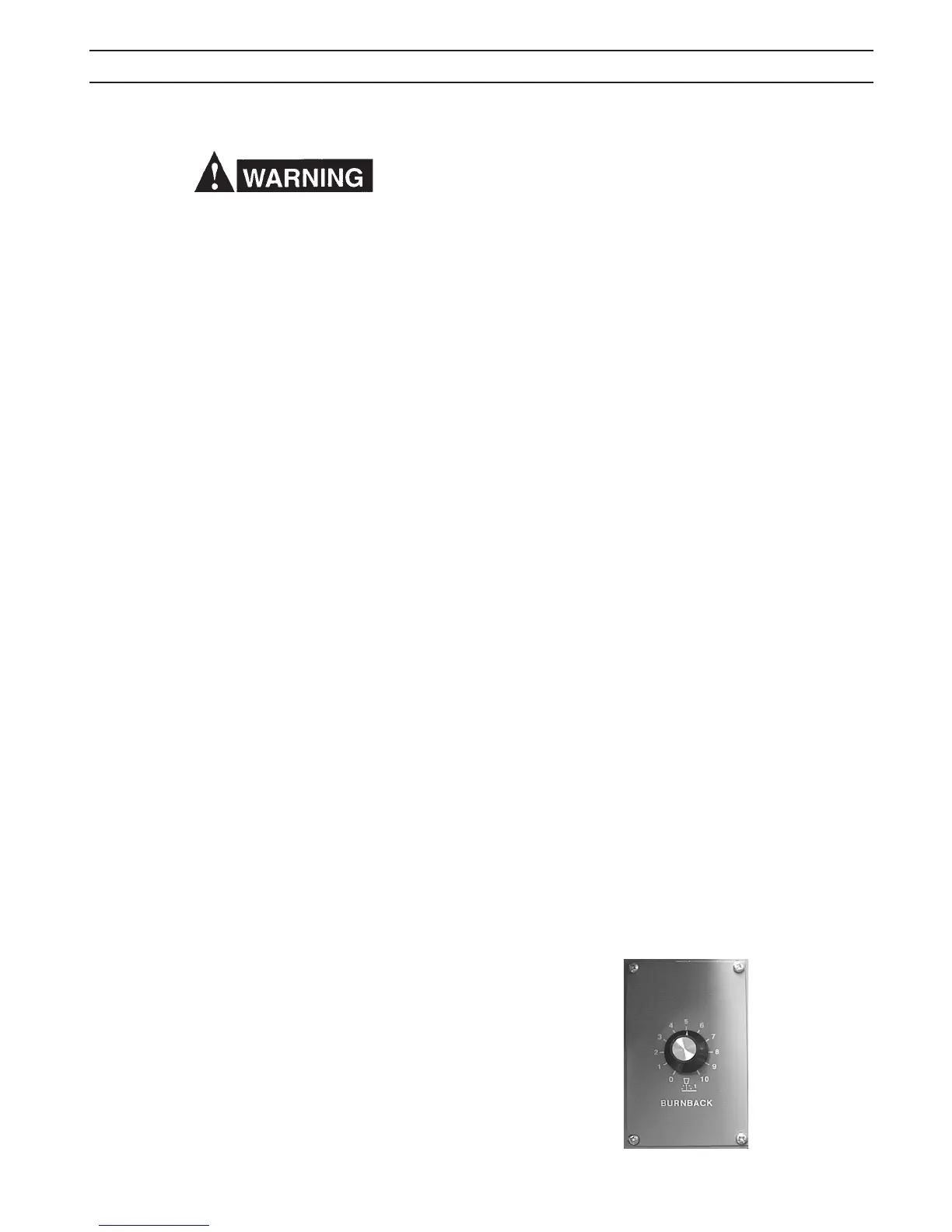

Figure 11 - Commande d’anticollage
4.1.8 SOUDAGE TIG ET ÉLECTRODE ENROBÉE
En fonction TIG et ÉLECTRODE ENROBÉE, vous devez appuyer
et maintenir l’appui sir le bouton « PRESET » pendant que
vous présélectionnez le courant de soudage qui est aché
sur l’écran supérieur. Lindicateur se remettra à « 0 » quand le
bouton de préréglage sera relâché. Lorsque vous commencez
l’opération de soudage, l’indicateur ache la moyenne de
la tension et du courant de soudage sur l’écran supérieur et
sur lécran inférieur respectivement. Après que l’opération de
soudage soit terminée, les indicateurs se remettront à « 0 ». Le
circuit de « MAINTIEN » n’est pas activé lorsque vous travaillez
en mode TIG et ÉLECTRODE ENROBÉE.
4.1.9 COMMANDE DE VITESSE DU DÉVIDOIR (gure 12)
Le pentiomètre de la commande de vitesse d’entraînement
de l permet un réglage de vitesse de 65 à 675 pouces par
minutes (PPM). En mode MIG, appuyez sur linterrupteur de
préréglage « PRESET » et tournez le bouton de réglage de
vitesse an de prérégler la vitesse dentraînement de l qui
est indiquée sur l’écran supérieur.
4.1.10 RÉGLAGE DE TENSION ET DE COURANT (gure 12)
Ce bouton permet de gler la tension darc lorsque le
sélecteur de procédé est à la position MIG. La tension d’arc MIG
peut être préréglée en appuyant sur le bouton de préréglage
et en le tournant tout en regardant lindicateur d’ampères sur
l’écran inférieur.
Ce bouton permet de régler le courant d’arc lorsque le SÉLEC-
TEUR DE PROCÉDÉ est à la position TIG ou ÉLECTRODE ENRO-
E. Lintensité du courant de soudage peut être préglée en
appuyant sur le bouton de préréglage et en e tournant tout en
regardant l’indicateur d’ampères sur l’écran surieur. Le courant
de soudage actuel est acpendant l’opération de soudage.
4.1.11 COMMANDE D’ANTICOLLAGE (gure 11)
Ce bouton de commande est sità l’intérieur du compartiment
de la bobine, au-dessus du moteur du dévidoir. Il sert à régler
l’intervalle de temps entre l’activation du frein du dévidoir et
l’arrêt du contacteur de soudage. Ceci détermine de quelle
distance le l de soudage recule vers le tube-contact après que
l’opération de soudage soit terminée. Si le l reste trempé dans
le bain de fusion, tournez le bouton de réglage légèrement
vers la droite et essayez de nouveau. Continuez ce procédé
jusqu’à ce que le l se maintienne au-dessus du bain de fusion
ou qu’il recule susamment.
SECTION 4 FONCTIONNMENT
