61
4.5 PROCÉDÉ POUR LE SOUDAGE AVEC ÉLECTRODE
ENROBÉE
Lorsque le sélecteur de procé est réglé à la position
« STICK », le Multimaster 300/300X déclenche le contacteur
de soudage et la connexion de sortie est alimentée. Le
porte-électrode est maintenant chargé et un amorçage
d’arc se produira lorsque lélectrode vient en contact avec
la pièce de travail ou tout autre objet à potentiel de terre.
Étape 1. Déterminez les paramètres de l’opération de soudage
selon lélectrode enrobée et son diamètre (voir
le tableau 5 TABLEAU DES PARAMÈTRES POUR
ÉLECTRODE ENROBÉE).
Étape 2. Réglez la polarité au courant continu-électrode po-
sitive en branchant le câble du porte-électrode à la
borne de connexion positive située au panneau avant
de la génératrice.

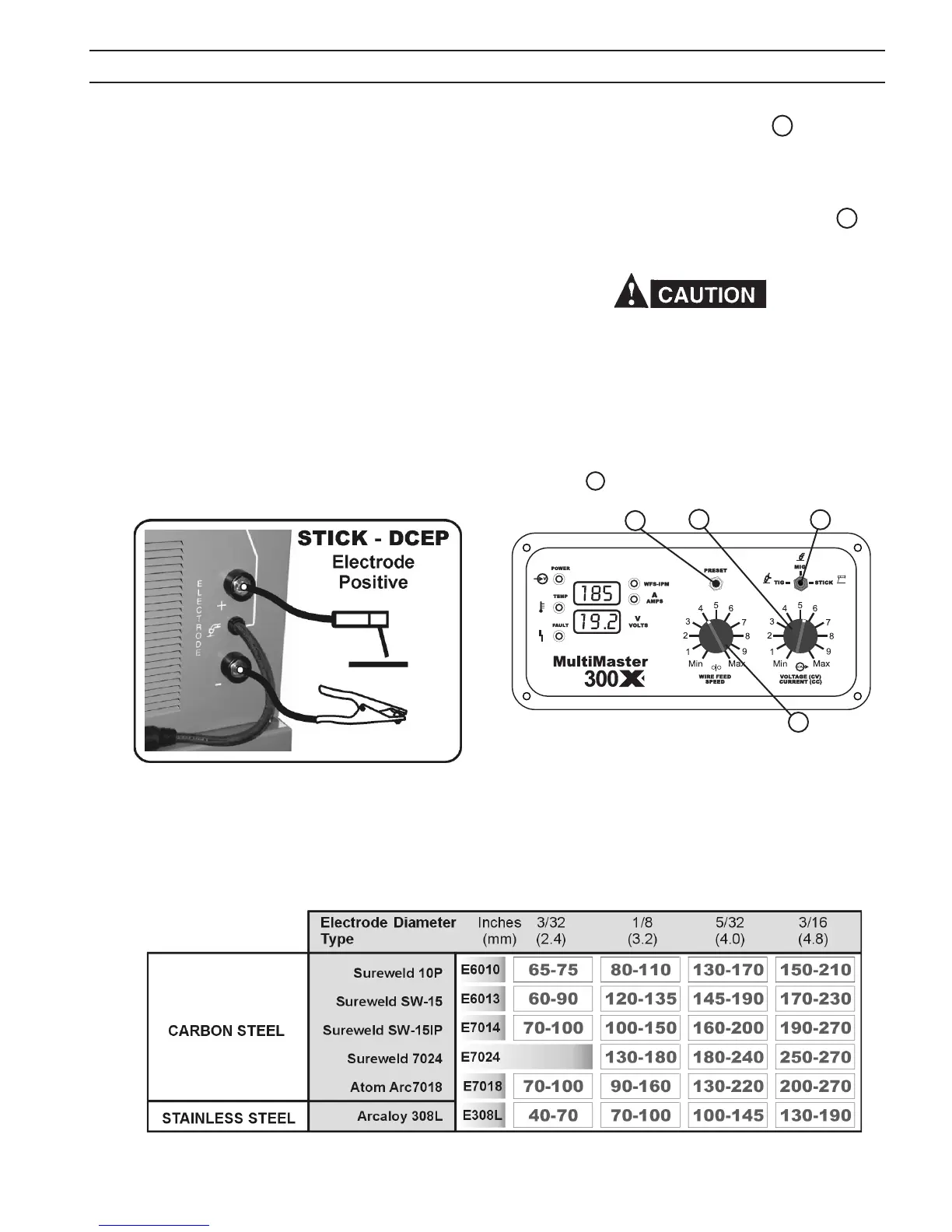

Figure 22 – Connexion de polarité pour le soudage
avec électrode enrobée
REMARQUE : À cause de la commande « force d’arc » intégrée dans l’appareil,
le courant réel peut ne pas correspondre au courant préréglé.
Si la tension de soudage devient inférieure à 23 V, le courant
de soudage réel sera supérieur au courant préréglé.
Figure 23 – Panneau de commande avant pour le
soudage avec électrode enrobée
Tableau 5 – TABLEAU DES PARAMÈTRES POUR ÉLECTRODE ENROBÉE
Étape 3. Réglez le lecteur de procédé 3 à la position
« STICK » (droite).
Étape 4. Appuyez sur le sélecteur de préréglage « PRESET »
et, sans le recher, tournez le bouton sélecteur
de tension/courant « VOLTAGE/COURANT » 4 à la
position désirée (la tension est indiquée sur l’écran
d’achage numérique supérieur).
Lorsque le sélecteur de procédé est à la position TIG ou
ÉLECTRODE ENROBÉE, l’électrode est chargée. Lélectrode
ne doit pas venir au contact du potentiel de terre avant que
vous soyez prêt(e) à commencer l’opération de soudage.
Étape 5. Amorcez l’arc et commencez l’opération de soudage.
Réglez le courant de soudage selon le besoin pour
contrôler le bain de fusion.
4
1
2
3
REMARQUE : Le bouton sélecteur de réglage de vitesse d’entraînement du l 3 n’est pas activé en fonction « STICK ».
SECTION 4 FONCTIONNEMENT
