60
4.4 PROCÉDÉ POUR LE SOUDAGE TIG
Lorsque le sélecteur de procédé est réglé à la position Tig, le
Multimaster 300/300X déclenche le contacteur de soudage et
la connexion de sortie est alimentée. Le circuit de démarrage
« TOUCH TIG » est maintenant activé.
Étape 1. Determine the weld parameters based on the
metal thickness in Table 4 or use the ESAB TIG
Welding Handbook (optional) for suggested weld-
ing parameters.
Étape 2. Réglez la polarité au courant-électrode négative en
branchant la torche Heliarc à la borne de connexion
négative située au panneau avant de la génératrice
(voir la gure 20).
Étape 3. Réglez le sélecteur de procédé 1 à la position
Tig (gauche).

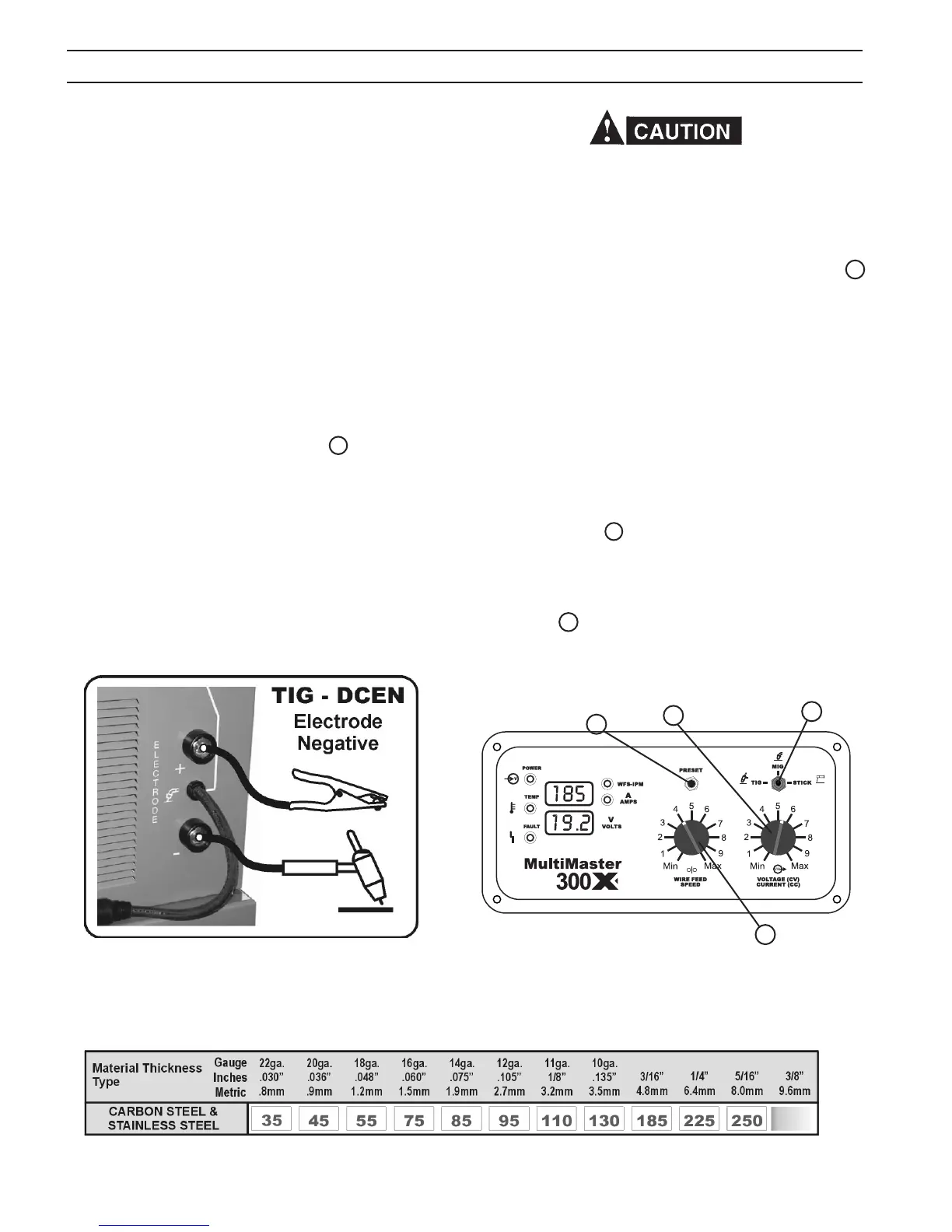

Figure 20 – Connexion de polarité Tig
Figure 21 – Panneau de commande avant Tig
Tableau 4 – TABLEAU DES PARAMÈTRES POUR SOUDAGE TIG
Lorsque le sélecteur de procédé est à la position TIG ou
ÉLECTRODE ENROBÉE, lélectrode est chargée. Lélec-
trode ne doit pas venir au contact du potentiel de terre
avant que vous soyez prêt(e) à commencer l’opération
de soudage.
Étape 4. Appuyez sur le sélecteur de préréglage « PRESET » 2
et, sans le relâcher, tournez le bouton sélecteur de
tension/courant « VOLTAGE/COURANT » à la position
désirée (la tension est indiquée sur l’écran d’achage
numérique supérieur).
Étape 5. Réglez le débit du gaz de protection à 20 cfh en tour-
nant manuellement le robinet de la torche Heliarc et
en réglant le bouton du débitmètre R-33-FM-580.
Étape 6. Mettez l’électrode tungstène en contact avec la pièce
de travail brièvement pour amorcer l’arc. Réglez le
courant selon le besoin en tournant le bouton sé-
lecteur de réglage de tension/courant « VOLTAGE/
CURRENT » 4
REMARQUE : le bouton sélecteur de réglage de vitesse d’entraînement du l 3 nest pas activé en fonction Tig.
1
4
2
3
