3.6 CONNECTIONS DE LA TORCHE « NAS » (gure 6)
Pour installer un pistolet Mig Gun Master 400, enlevez le
dispositif de verrouillage situé au côté du connecteur NAS en
insérez-y le bout mâle de la che de connexion du pistolet.
Assurez-vous que les joints toriques sont xés fermement en
place en poussant vers l’intérieur sur la broche d’alimentation
tout en serrant le dispositif de verrouillage.
Pour installer une bobine de l sur le galet d’entraînement
suivez les étapes suivantes :
A. Dévissez l’écrou de verrouillage du noyau de l’axe.
(gure 8)
B. Fixez la bobine de l de façon à ce qu’elle se dévide vers
la droite en vous assurant que l’ergot s’engage dans le
trou de la bobine.
C. Remplacez l’écrou de verrouillage dans le trou du galet
le plus proche de la bobine.
3.7.3 ENFILAGE DU FIL DE SOUDAGE
A. Mettez l’interrupteur à la position de repos « OFF ».
B. Relâchez l’ensemble du galet d’entraînement. Vériez que
la gorge de diamètre de l nécessaire est à la position
intérieure.
3.7 MÉCANISME DE DÉVIDOIR
3.7.1 GALETS D’ENTRAÎNEMENT (gures 7 et 9)
Le dévidoir est muni de deux gorges :
300X - la petite gorge est destinée au l d’un diamètre de
0,045 po. tandis que la plus large entraîne le l d’un diamètre
de 0,052 po.
300 - la petite gorge est destinée au l d’un diamètre de 0,035
po. tandis que la plus large entraîne le l d’un diamètre de
0,045 po.
La gorge la plus rapprochée du motoréducteur entraîne le l.
Si la gorge que vous souhaitez utiliser n’est pas dans la bonne
position, suivez les étapes suivantes :
A. Relâchez le bras de pression à ressort.
B. Enlevez les deux (2) vis qui retiennent le galet
d’entraînement à la pignonnerie.
C. Inversez le galet d’entraînement sur l’axe de la bobine.
D. Replacez les vis et serrez-les fermement.
E. Fixez fermement l’ensemble.

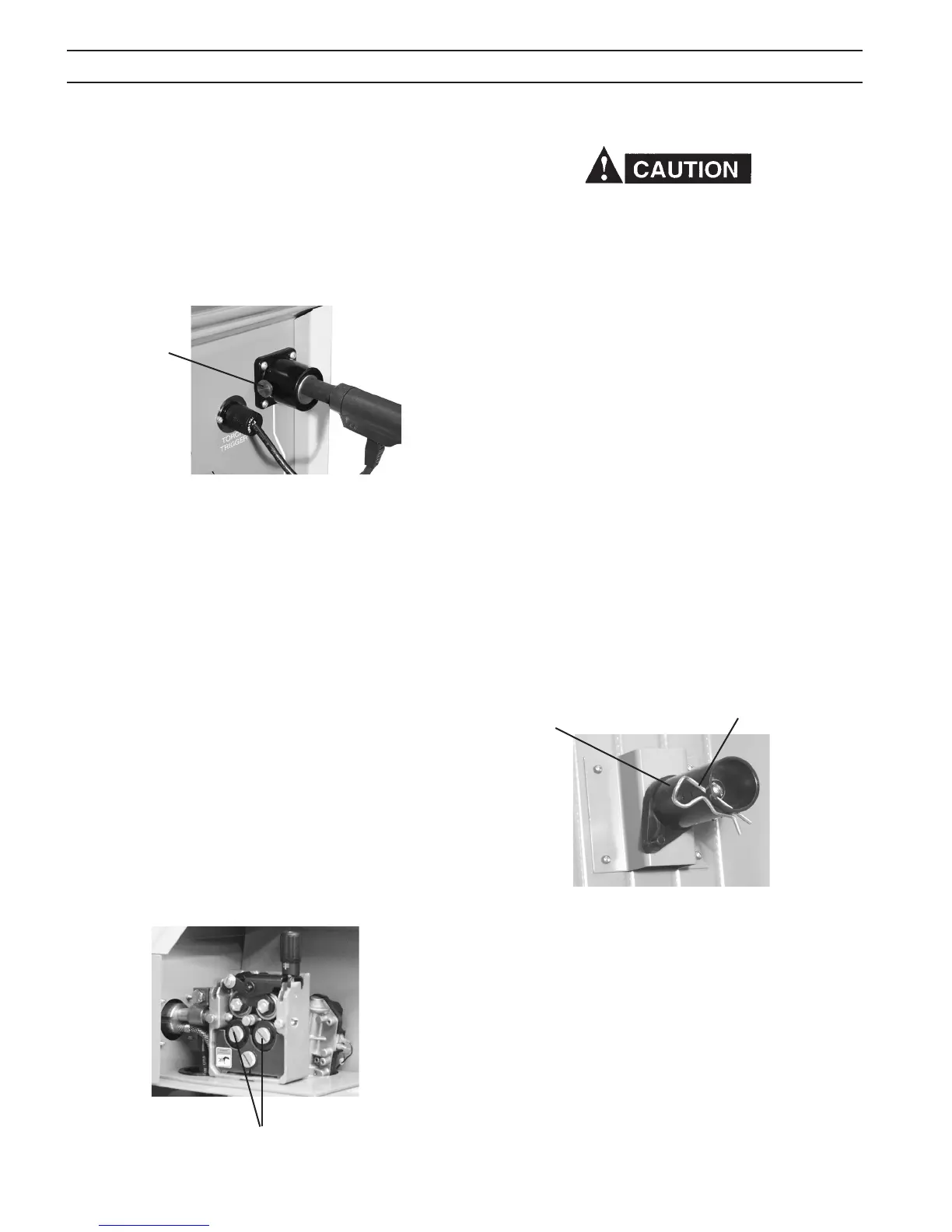

Figure 6 - Connecteur de pistolet NAS
dispositif de
verrouillage
vis de rappel du dévidoir
Figure 7 - Mécanisme de dévidoir
3.7.2 INSTALLATION DE LA BOBINE DU FIL DE SOUDAGE
Comme dans tout environnement de travail, il faut toujours
porter des lunettes de protection munies d’écrans latéraux
lorsque vous changez ou coupez du l au bout de la bobine
ou au bout de la torche. Tenez le l qui se dévide de la
bobine dans une main avant de la couper. L’elochage du
l et les projections des bouts de l pendant le coupage
peuvent causer des blessures sérieuses aux yeux si vous
ne portez pas de lunettes de protection.
Figure 8 - Assemblage de la bobine
écrou de verrouillage
axe de bobine
SECTION 3 INSTALLATION
